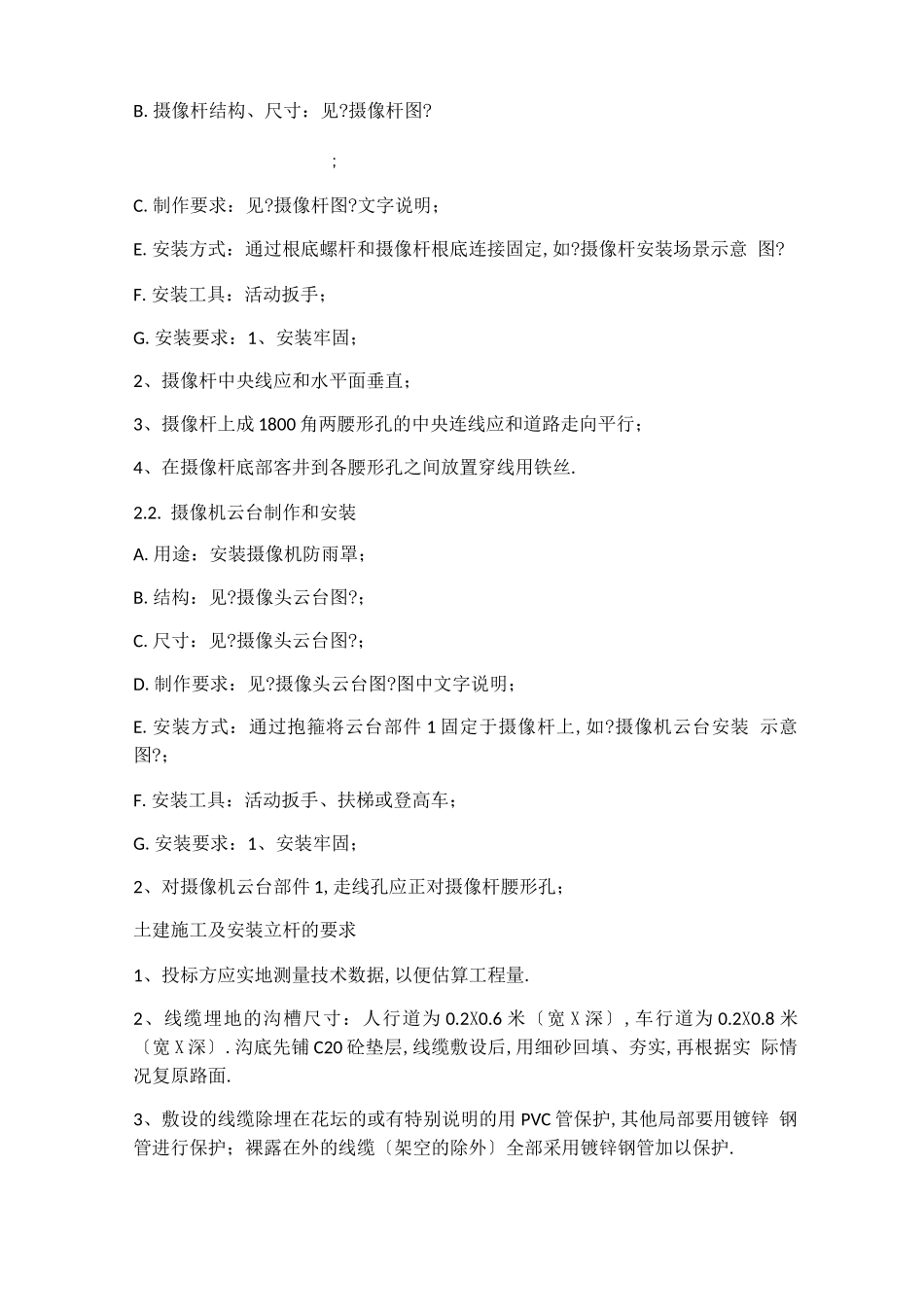

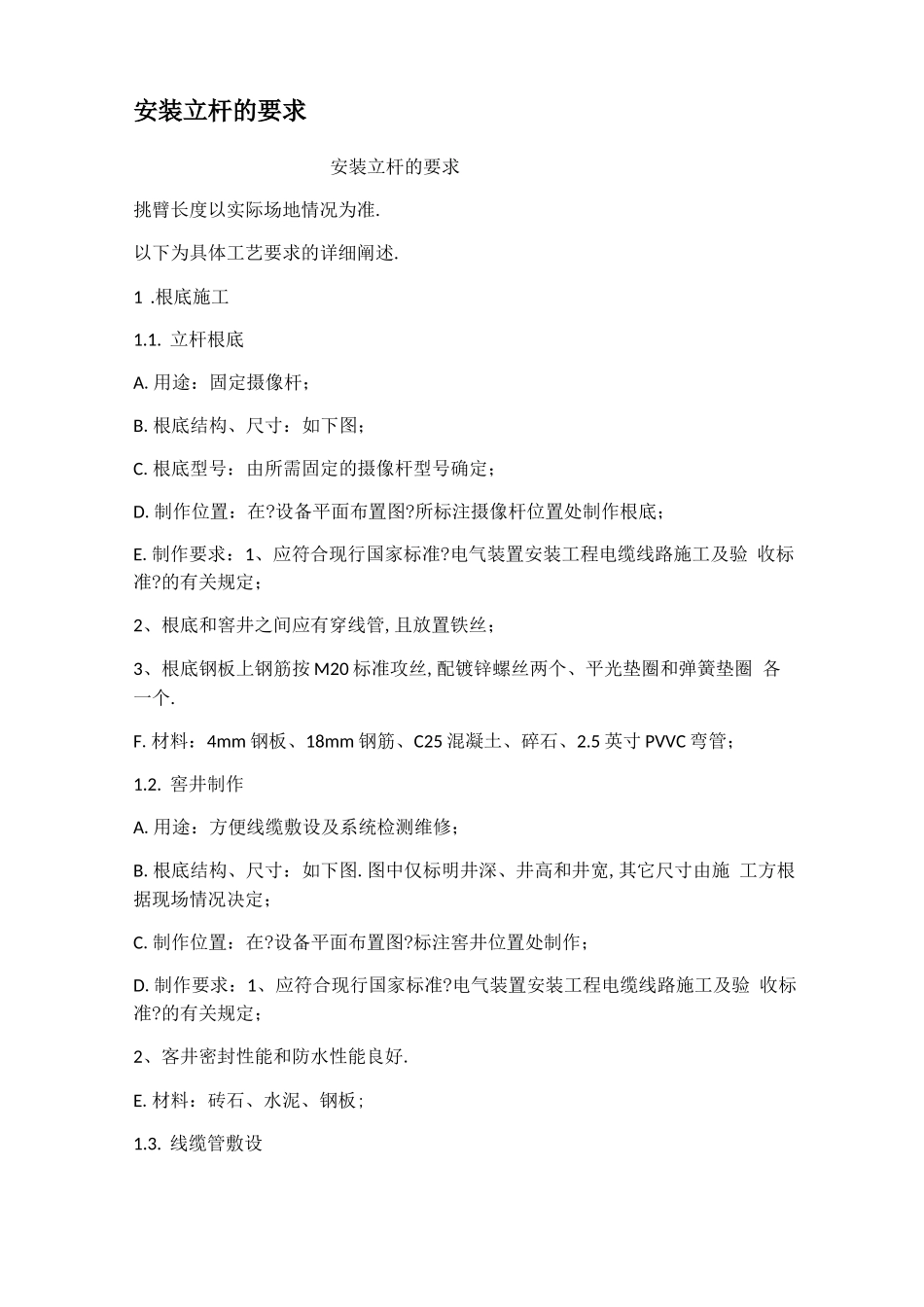

安装立杆的要求安装立杆的要求挑臂长度以实际场地情况为准.以下为具体工艺要求的详细阐述.1 .根底施工1.1. 立杆根底A.用途：固定摄像杆；B.根底结构、尺寸：如下图；C.根底型号：由所需固定的摄像杆型号确定；D.制作位置：在?设备平面布置图?所标注摄像杆位置处制作根底；E.制作要求：1、应符合现行国家标准?电气装置安装工程电缆线路施工及验 收标准?的有关规定；2、根底和窖井之间应有穿线管,且放置铁丝；3、根底钢板上钢筋按 M20 标准攻丝,配镀锌螺丝两个、平光垫圈和弹簧垫圈 各一个.F.材料：4mm 钢板、18mm 钢筋、C25 混凝土、碎石、2.5 英寸 PVVC 弯管；1.2. 窖井制作A.用途：方便线缆敷设及系统检测维修；B.根底结构、尺寸：如下图.图中仅标明井深、井高和井宽,其它尺寸由施 工方根据现场情况决定；C.制作位置：在?设备平面布置图?标注窖井位置处制作；D.制作要求：1、应符合现行国家标准?电气装置安装工程电缆线路施工及验 收标准?的有关规定；2、客井密封性能和防水性能良好.E.材料：砖石、水泥、钢板;1.3. 线缆管敷设A.用途：敷设线缆,预防线缆损伤；B.管道路由：按?设备平面布置图?标注的类型和路由敷设明管、暗管.注意 图中所标明的管径；C.制作要求：1、应符合现行国家标准?电气装置安装工程电缆线路施工及验 收标准?的有关规定；2、线缆管密封好,防水性能良好；3、线缆管离地面应不小于 0.7 米；4、线缆管管口应无毛刺和锋利棱角；5、线缆管内放置穿线铁丝.D.材料：1、暗管敷设使用钢管；2、明管敷设使用 PVC 管.1.4. 接地体安装A.用途：预防外界电压危害人身平安和对设备的损害,抑制电气干扰,保证设 备正常工作；B.接地体结构、尺寸：如?接地体结构示意图?所示；C.安装位置：按?设备平面布置图?标注接地体位置安装.图号：；D.安装要求：1、应符合现行国家标准?电气装置安装工程电缆线路施工及验 收标准?的有关规定；2、接地体的焊接应采用搭焊,搭焊长度为圆钢直径的 6 倍；3、接地体安装点下方应无任何管道、线缆经过；4、接地体安装深度如?接地体安装示意图?所示；5、接地体安装完成后,应使用接地摇表测量接地电阻大小,要求接地电阻小于 4 ..注意雨后不应立即测量电阻.D.材料：2.5 英口寸钢管和 30*5 扁钢.2 .杆件制作和安装2.1. 杆件制作和安装A.用途：安装摄像机云台;B.摄像杆结构、尺寸：见?摄像杆图?;C.制作要求：见?摄像杆图?文字说明；E.安装方式：通过根底螺杆和摄像杆根底连接固定,如?...
