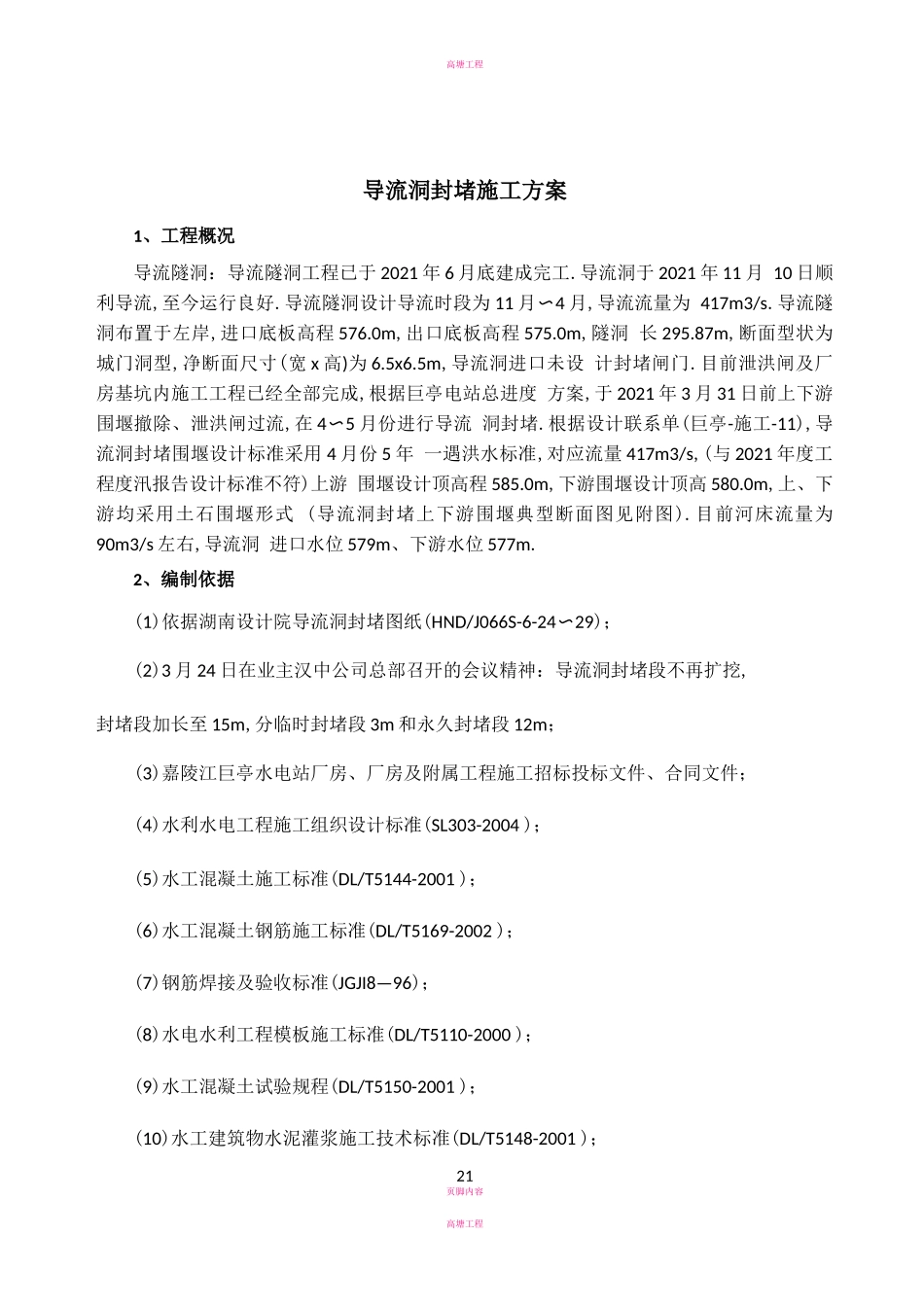

高塘工程导流洞封堵施工方案1、工程概况导流隧洞：导流隧洞工程已于 2021 年 6 月底建成完工.导流洞于 2021 年 11 月 10 日顺利导流,至今运行良好.导流隧洞设计导流时段为 11 月〜4 月,导流流量为 417m3/s.导流隧洞布置于左岸,进口底板高程 576.0m,出口底板高程 575.0m,隧洞 长 295.87m,断面型状为城门洞型,净断面尺寸(宽 x 高)为 6.5x6.5m,导流洞进口未设 计封堵闸门.目前泄洪闸及厂房基坑内施工工程已经全部完成,根据巨亭电站总进度 方案,于 2021 年 3 月 31 日前上下游围堰撤除、泄洪闸过流,在 4〜5 月份进行导流 洞封堵.根据设计联系单(巨亭-施工-11),导流洞封堵围堰设计标准采用 4 月份 5 年 一遇洪水标准,对应流量 417m3/s,(与 2021 年度工程度汛报告设计标准不符)上游 围堰设计顶高程 585.0m,下游围堰设计顶高 580.0m,上、下游均采用土石围堰形式 (导流洞封堵上下游围堰典型断面图见附图).目前河床流量为90m3/s 左右,导流洞 进口水位 579m、下游水位 577m.2、编制依据(1)依据湖南设计院导流洞封堵图纸(HND/J066S-6-24〜29)；(2)3 月 24 日在业主汉中公司总部召开的会议精神：导流洞封堵段不再扩挖,封堵段加长至 15m,分临时封堵段 3m 和永久封堵段 12m；(3)嘉陵江巨亭水电站厂房、厂房及附属工程施工招标投标文件、合同文件；(4)水利水电工程施工组织设计标准(SL303-2004 )；(5)水工混凝土施工标准(DL/T5144-2001 )；(6)水工混凝土钢筋施工标准(DL/T5169-2002 )；(7)钢筋焊接及验收标准(JGJI8—96)；(8)水电水利工程模板施工标准(DL/T5110-2000 )；(9)水工混凝土试验规程(DL/T5150-2001 )；(10)水工建筑物水泥灌浆施工技术标准(DL/T5148-2001 )；21页脚内容高塘工程〔11〕嘉陵江巨亭水电站工程基岩帷幕灌浆和固结灌浆施工技术要求〔HND、J066S-6-003〕3、施工布置3.1 道路布置道路采用下游新建底线路〔沿河路〕作为进出导流洞的主干路；在导流洞出 口围堰背水面需修建一条通往导流洞的道路.导流洞封堵施工所有机械设备及材料均 由该道路进入施工区域.道路与导流洞出口围堰相接,高差 6m,坡度约为 20%,可 满足施工机械及材料运输.详见?导流洞封堵施工平面布置图?.3.2 施工用电为了满足导流洞封堵施工和围堰撤除及撤退道路通行要求,在导流洞进出口各布 置一台 3.5KW 的镝灯夜晚进行大面积照明,同时在导流洞封堵工作面布置一台 3.5KW 的镝灯进行工作面照明.洞内照明采...
