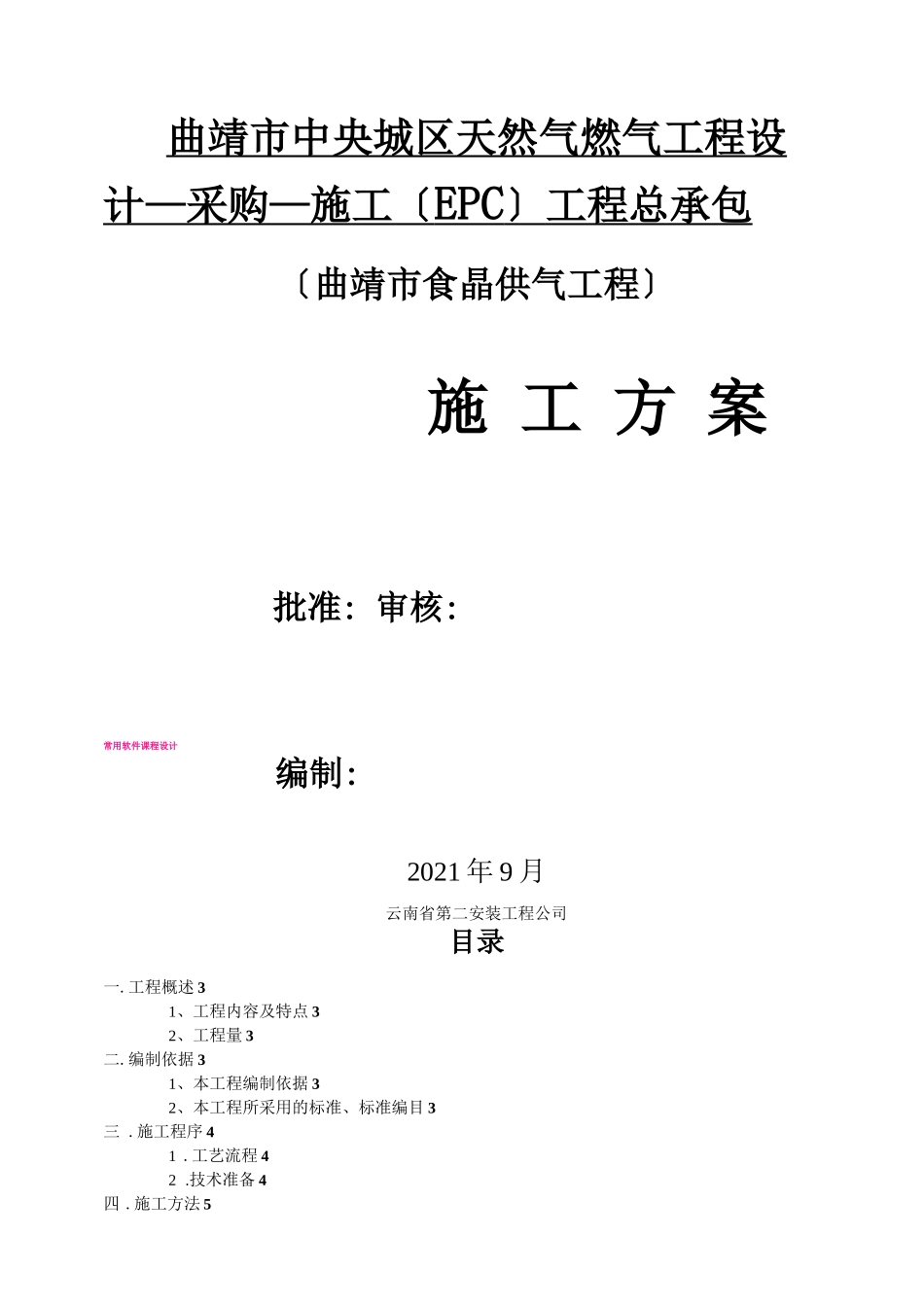

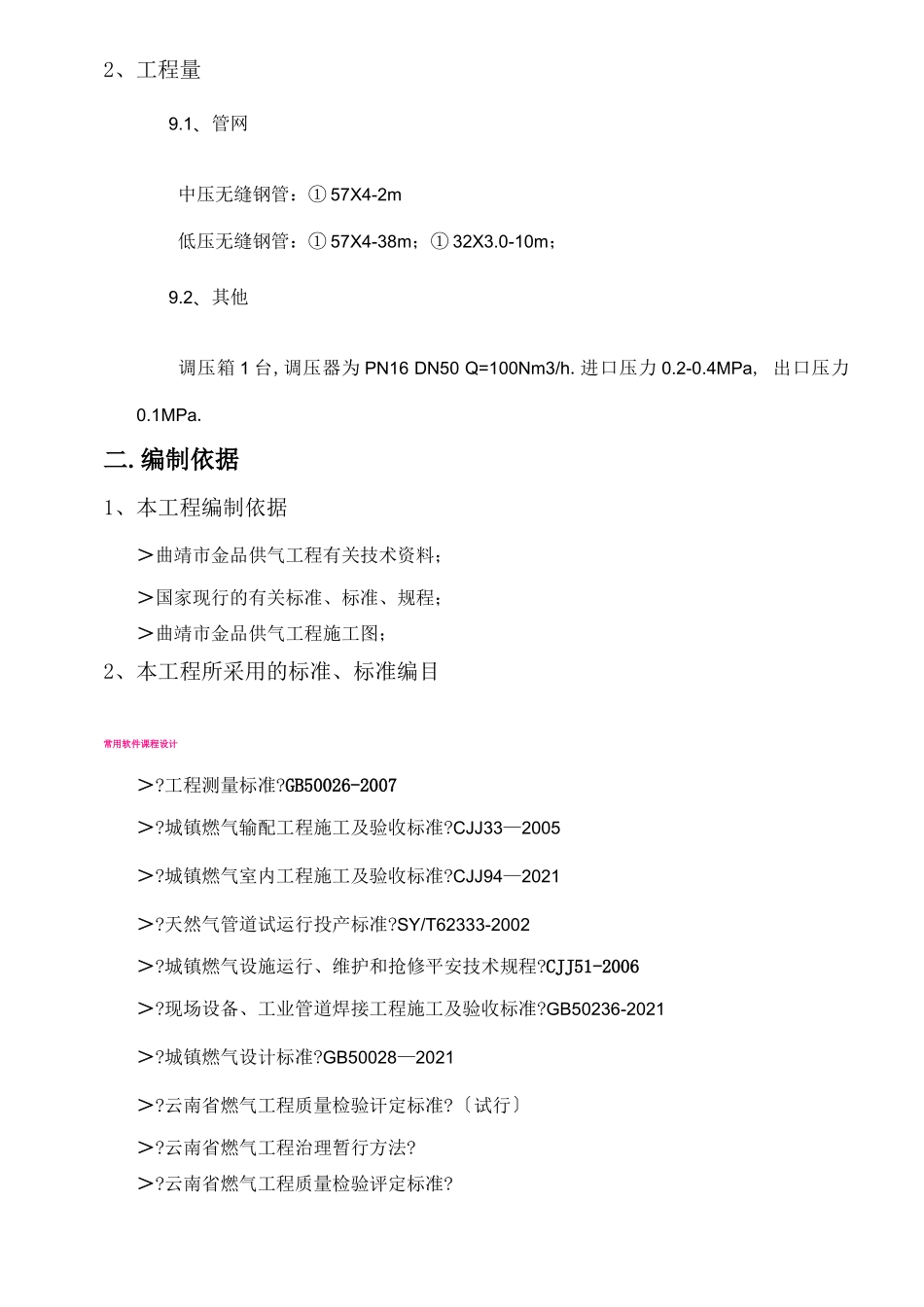

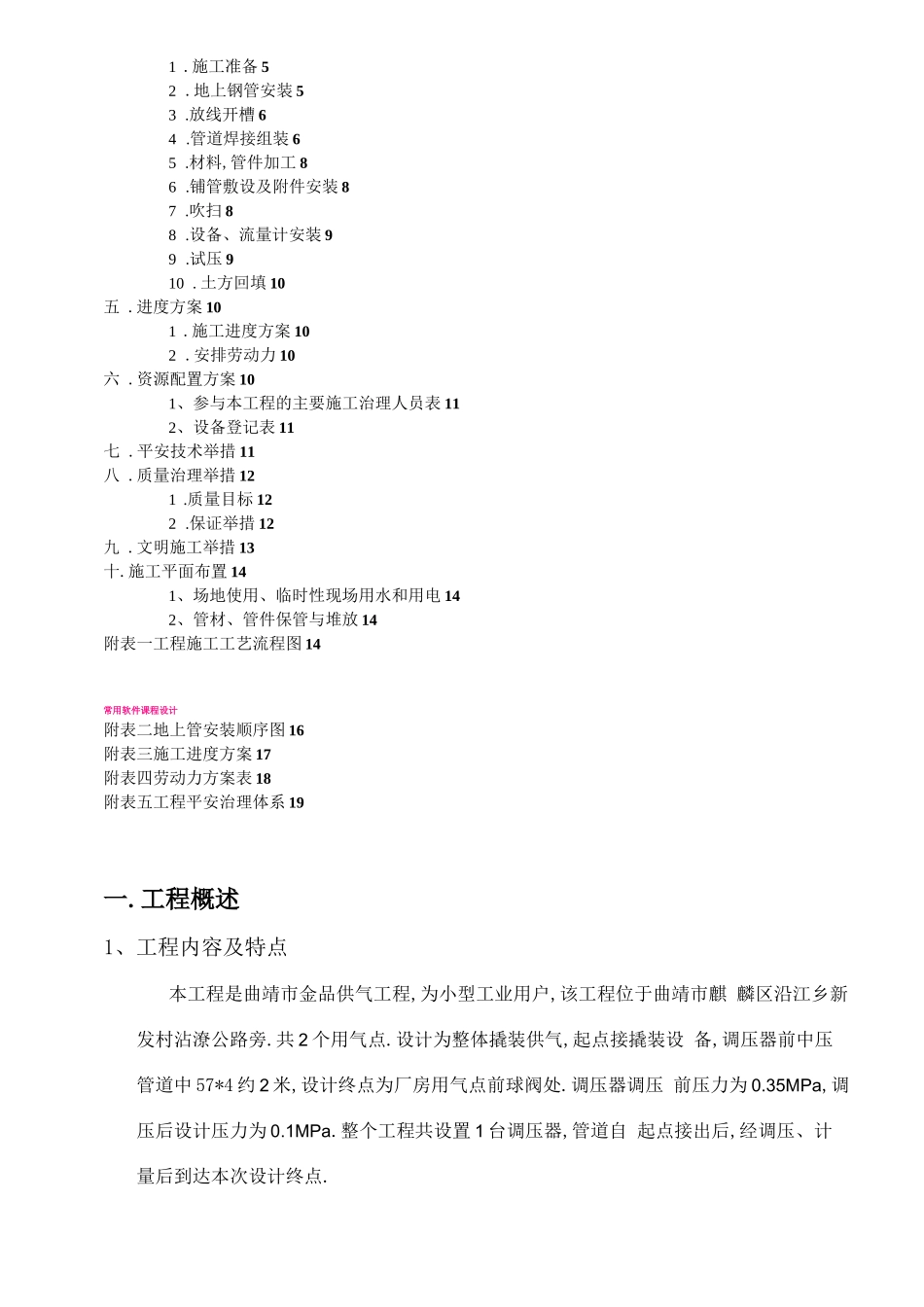

曲靖市中央城区天然气燃气工程设计—采购—施工 〔 EPC 〕 工程总承包 〔曲靖市食晶供气工程〕施 工 方 案批准: 审核:常用软件课程设计编制:2021 年 9 月云南省第二安装工程公司目录一.工程概述 31、工程内容及特点 32、工程量 3二.编制依据 31、本工程编制依据 32、本工程所采用的标准、标准编目 3三 .施工程序 41 .工艺流程 42 .技术准备 4四 .施工方法 51 .施工准备 52 .地上钢管安装 53 .放线开槽 64 .管道焊接组装 65 .材料,管件加工 86 .铺管敷设及附件安装 87 .吹扫 88 .设备、流量计安装 99 .试压 910 . 土方回填 10五 .进度方案 101 .施工进度方案 102 .安排劳动力 10六 .资源配置方案 101、参与本工程的主要施工治理人员表 112、设备登记表 11七 .平安技术举措 11八 .质量治理举措 121 .质量目标 122 .保证举措 12九 .文明施工举措 13十.施工平面布置 141、场地使用、临时性现场用水和用电 142、管材、管件保管与堆放 14附表一工程施工工艺流程图 14常用软件课程设计附表二地上管安装顺序图 16附表三施工进度方案 17附表四劳动力方案表 18附表五工程平安治理体系 19一.工程概述1、工程内容及特点本工程是曲靖市金品供气工程,为小型工业用户,该工程位于曲靖市麒 麟区沿江乡新发村沾潦公路旁.共 2 个用气点.设计为整体撬装供气,起点接撬装设 备,调压器前中压管道中 57*4 约 2 米,设计终点为厂房用气点前球阀处.调压器调压 前压力为 0.35MPa,调压后设计压力为 0.1MPa.整个工程共设置 1 台调压器,管道自 起点接出后,经调压、计量后到达本次设计终点.2、工程量9.1、管网中压无缝钢管：① 57X4-2m低压无缝钢管：① 57X4-38m；① 32X3.0-10m；9.2、其他调压箱 1 台,调压器为 PN16 DN50 Q=100Nm3/h.进口压力 0.2-0.4MPa, 出口压力0.1MPa.二.编制依据1、本工程编制依据＞曲靖市金品供气工程有关技术资料；＞国家现行的有关标准、标准、规程；＞曲靖市金品供气工程施工图；2、本工程所采用的标准、标准编目常用软件课程设计＞?工程测量标准?GB50026-2007＞?城镇燃气输配工程施工及验收标准?CJJ33—2005＞?城镇燃气室内工程施工及验收标准?CJJ94—2021＞?天然气管道试运行投产标准?SY/T62333-2002＞?城镇燃气设施运行、维护和抢修平安技术规程?CJJ51-2006＞?现场设备、工业管道焊接工程施工及验收标准?GB50236-2021＞?城镇燃气设计标准?GB5002...
