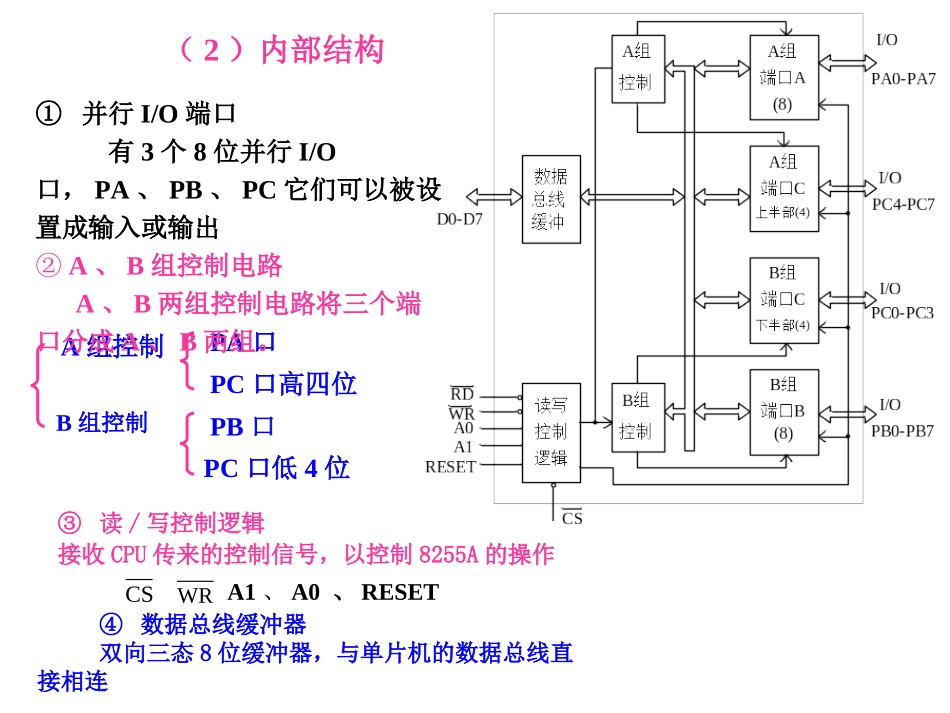

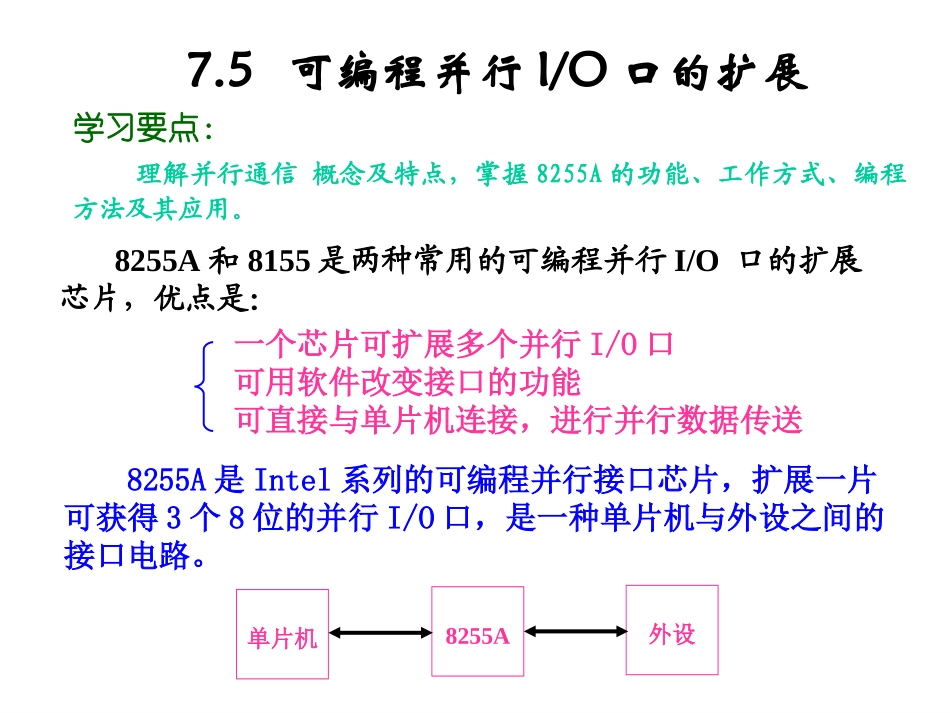

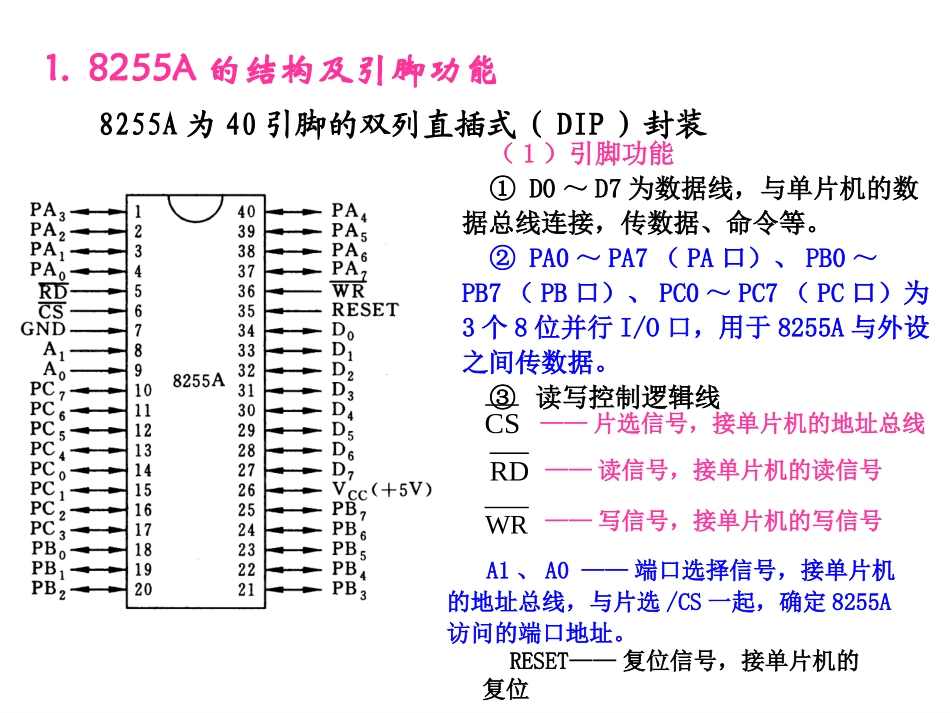

一个芯片可扩展多个并行I/O口可用软件改变接口的功能可直接与单片机连接，进行并行数据传送7.5可编程并行I/O口的扩展8255A和8155是两种常用的可编程并行I/O口的扩展芯片，优点是：学习要点：理解并行通信概念及特点，掌握8255A的功能、工作方式、编程方法及其应用。单片机8255A外设8255A是Intel系列的可编程并行接口芯片，扩展一片可获得3个8位的并行I/O口，是一种单片机与外设之间的接口电路。1.8255A的结构及引脚功能8255A为40引脚的双列直插式（DIP）封装（1）引脚功能①D0～D7为数据线，与单片机的数据总线连接，传数据、命令等。②PA0～PA7（PA口）、PB0～PB7（PB口）、PC0～PC7（PC口）为3个8位并行I/O口，用于8255A与外设之间传数据。③读写控制逻辑线CSRDWR——片选信号，接单片机的地址总线——读信号，接单片机的读信号——写信号，接单片机的写信号RESET——复位信号，接单片机的复位A1、A0——端口选择信号，接单片机的地址总线，与片选/CS一起，确定8255A访问的端口地址。（2）内部结构A组控制B组控制PA口PC口高四位PB口PC口低4位③读/写控制逻辑接收CPU传来的控制信号，以控制8255A的操作CSWRA1、A0、RESET④数据总线缓冲器双向三态8位缓冲器，与单片机的数据总线直接相连①并行I/O端口有3个8位并行I/O口，PA、PB、PC它们可以被设置成输入或输出②A、B组控制电路A、B两组控制电路将三个端口分成A、B两组。一片8255A占4个端口地址：PA口、PB口、PC口、控制口，由/CS、A1、A0决定。2.8255A端口的寻址CS控制口110PC口100PB口010PA口000选择A1A0CS、A1、A0接单片机的地址总线，构成单片机访问8255A的16位地址。、A1、A0与地址总线的连接方案不同，端口地址不同。CS片选地址片内地址16位总线访问地址=片选地址+片内地址PA＝FF7CHPB＝FF7DHPC＝FF7EH控制口＝FF7FHCS接A7，A1、A0接CPU的A1、A0，则端口地址：CSA1A08255A没接的地址线设为1，则4个端口地址为：8031P2.7P2.6P2.5P2.4P2.3P2.2P2.1P2.0P0.7P0.6P0.5P2.4P0.3P0.2P0.1P0.0A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0PA口：××××××××0×××××00PB口：××××××××0×××××01PC口：××××××××0×××××10控制口：××××××××0×××××11例如8255A端口地址的确定片内地址片选地址CS接A15，A1、A0接CPU的A1、A0，则端口地址：CSA1A08255A没接的地址线设为1，则4个端口地址为：8031P2.7P2.6P2.5P2.4P2.3P2.2P2.1P2.0P0.7P0.6P0.5P2.4P0.3P0.2P0.1P0.0A15A14A13A12A11A10A9A8A7A6A5A4A3A2A1A0PA口：0×××××××××××××00PB口：0×××××××××××××01PC口：0×××××××××××××10控制口：0×××××××××××××11例如8255A端口地址的确定片内地址片选地址PA＝7FFCHPB＝7FFDHPC＝7FFEH控制口＝7FFFH3.8255A的控制字8255A有两个控制字：工作方式控制字PC口置/复位控制字这两个控制字都写到8255A的控制口，用同一个端口地址采用特征位识别。D7＝1，表示是工作方式控制字D7＝0，表示是PC口置/复位控制字工作方式控制字PC置/复位控制字①工作方式控制字作用是用来设置3个并行口作输入口还是作输出口、设置8255A的工作方式PA口有3种工作方式，PB口有2种工作方式，PC口只有一种工作方式0在方式1或方式2，PC口自动作为PA口、PB口的控制信号位为0，为输出口；为1，为输入口8255A有三种工作方式：方式0——基本输入/输出方式方式1——选通输入/输出方式方式2——双向输入/输出方式工作方式控制字②PC口置/复位控制字其作用是用来设置PC口某位输出高电平或低电平。实现某些位控制，如启/停外设、开关的通/断、继电器的吸合/释放等例设8255A的控制口地址为FF7FH，试编程设置：PA口为工作方式0输入，PB口为工作方式0输出，PC4～PC7为输出，PC0～PC3为输入。则工作方式控制字为10010001B，其初始化程序：MOVDPTR，#0FF7FH；控制口地址MOVA，#91H；工作方式控制字MOVX@DPTR,A；写控制字到控制口PC置/复位控制字4.8255A的工作方式8255A有3种工作方式：方式0、方式1、方式2①方式0——基本输入/输出方式2个8位I/O口（PA、PB），2个4位I/O口（PC口高4位、低4位）任意一个口可...
