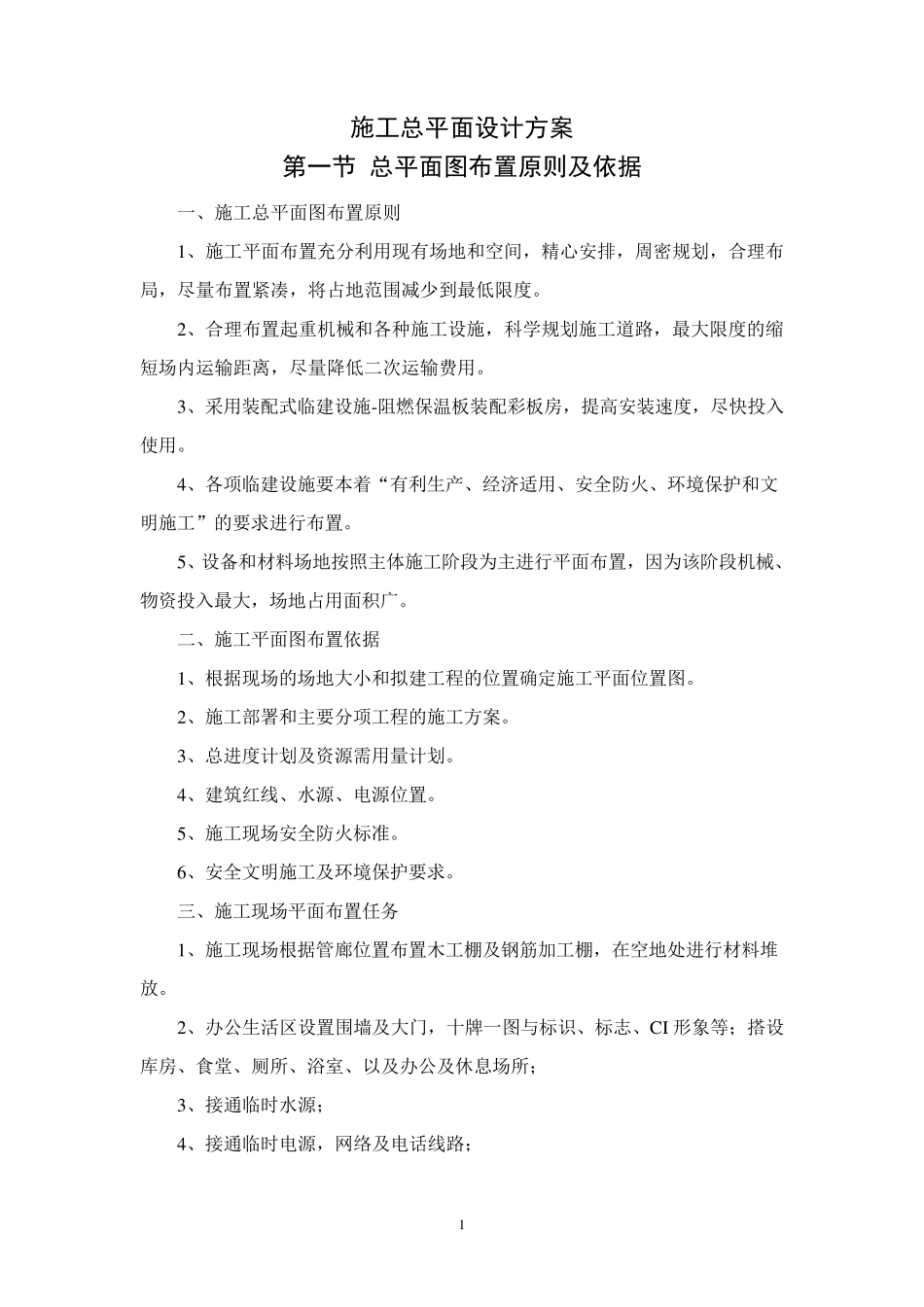

1 施工总平面设计方案 第一节 总平面图布置原则及依据 一、施工总平面图布置原则 1、施工平面布置充分利用现有场地和空间,精心安排,周密规划,合理布局,尽量布置紧凑,将占地范围减少到最低限度。 2、合理布置起重机械和各种施工设施,科学规划施工道路,最大限度的缩短场内运输距离,尽量降低二次运输费用。 3、采用装配式临建设施-阻燃保温板装配彩板房,提高安装速度,尽快投入使用。 4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。 5、设备和材料场地按照主体施工阶段为主进行平面布置,因为该阶段机械、物资投入最大,场地占用面积广。 二、施工平面图布置依据 1、根据现场的场地大小和拟建工程的位置确定施工平面位置图。 2、施工部署和主要分项工程的施工方案。 3、总进度计划及资源需用量计划。 4、建筑红线、水源、电源位置。 5、施工现场安全防火标准。 6、安全文明施工及环境保护要求。 三、施工现场平面布置任务 1、施工现场根据管廊位置布置木工棚及钢筋加工棚,在空地处进行材料堆放。 2、办公生活区设置围墙及大门,十牌一图与标识、标志、CI形象等;搭设库房、食堂、厕所、浴室、以及办公及休息场所; 3、接通临时水源; 4、接通临时电源,网络及电话线路; 2 四、现场道路布置原则 1 、以现有的场内外交通为依托。 2 、各临时支线布置满足主体工程施工需要,道路宽度满足施工车辆的通行强度需要。 3 、施工道路的布置方便各种物资运输及装卸,使物资转运量尽量小,转运路径尽量短。 4 、在满足现场需要的情况下,施工道路总长度应尽量减少,以降低施工措施费,减少施工成本,使经济指标满足要求。 5 、做好场内交通的日常维护和管理,保持道路的路况良好。 五、现场材料堆放原则 1 、不占正式工程位置,不影响施工,方便料具管理。 2 、尽量靠近道路,方便材料运输和装卸。 3 、尽量靠近起重机械,将材料一次运至作业面,减少二次搬运。 六、临时设施布置原则 1 、不占正式工程位置。 2 、采用装配式房屋,可周转,经济实用。 3 、满足施工需要。 第二节 施工场地、临时设施布置 一、交通导改 1 、交通组织 施工期间为了保障行人与过往车辆的安全,在本标段进出口处,采用围挡隔离防护和派专人指挥通疏导交通。并在道路上设置警示标语及道路指示牌,提醒行人和过路车辆注意安全并按指示行车。 2 、施工便道 (1 )施...
