BIM技术入门和三维建模VIP免费

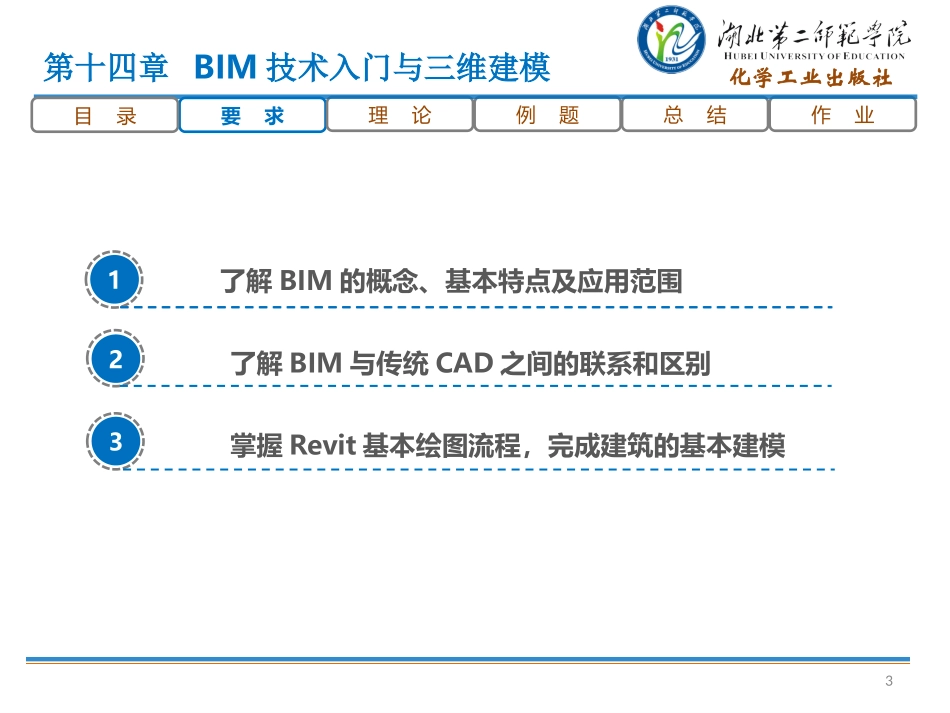

第十四章BIM技术入门与三维建模1化学工业出版社土木工程制图与CAD/BIM技术概述BIM的三维建模12内容目录要求理论例题作业总结2化学工业出版社第十四章BIM技术入门与三维建模3要求理论例题总结化学工业出版社作业目录23了解BIM的概念、基本特点及应用范围了解BIM与传统CAD之间的联系和区别掌握Revit基本绘图流程，完成建筑的基本建模1第十四章BIM技术入门与三维建模目录要求理论例题总结化学工业出版社作业一、基本概念4第一节概述BIM即通过数字信息仿真模拟建筑物所具有的真实信息，信息不仅是三维几何形状信息，还包含大量的非几何形状信息，如建筑构件的材料、重量、价格和进度等。BIM(BuildingInformationModeling)—建筑信息模型目录要求理论例题总结化学工业出版社作业二、BIM的基本特点5第一节概述可视化BIM模型的可视化效果目录要求理论例题总结化学工业出版社作业6第一节概述协同性传统模式向BIM协同模式转化目录要求理论例题总结化学工业出版社作业7第一节概述模拟性3D画面的模拟、4D的模拟、5D的模拟。BIM模拟性效果图目录要求理论例题总结化学工业出版社作业8第一节概述优化型利用模型提供的各种信息来优化a.优化前（图纸版）b.优化后（施工版）目录要求理论例题总结化学工业出版社作业9第一节概述可出图性BIM可出图性效果图目录要求理论例题总结化学工业出版社作业10第一节概述三、BIM与传统CAD（一）传统CAD的发展（二）CAD软件绘制的图形可直接导入BIM类软件（三）BIM模型的参数化与相关性（四）BIM团队人员工作任务目录要求理论例题总结化学工业出版社作业11第二节BIM的三维建模Revit建模目录要求理论例题总结化学工业出版社作业12一、标高标高的编辑及绘制步骤：（1）编辑样板中已有标高值（2）绘制标高（3）调整各视图标高标头位置编辑已有标高第二节BIM的三维建模目录要求理论例题总结化学工业出版社作业13第二节BIM的三维建模例14-1学校教师公寓地上18层，地下一层。地下一层标高为-4.800m，首层标高为±0.000m，首层层高为4.5m，第二层至第十八层层高均为3m，按要求创建标高，并为每个标高创建对应楼层平面视图。解：绘制标高135001350010500105007500750045004500±0.000±0.000−4.800−4.800目录要求理论例题总结化学工业出版社作业14第二节BIM的三维建模二、轴网（一）从CAD中导入文件导入CAD文件（二）绘制轴线若无CAD文件，也可在Revit中自行绘制轴网。目录要求理论例题总结化学工业出版社作业15第二节BIM的三维建模解：绘制轴网例14-2根据教材图10-34所示，创建轴网，两侧轴号均显示，将轴网颜色设置为红色，并对每层轴网进行尺寸标注，纵向轴线的间距分别为：1600、1300、1600、1700、1700；横向轴线的间距分别为：600、2900、2600、2300、2500、3400。目录要求理论例题总结化学工业出版社作业16第二节BIM的三维建模（三）编辑轴网（1）标头位置调整：拖拽标头与轴线交点空心圆调整位置。（2）截断符号：标头干涉处理。目录要求理论例题总结化学工业出版社作业17第二节BIM的三维建模三、墙体建模（一）绘制墙体目录要求理论例题总结化学工业出版社作业18第二节BIM的三维建模（二）编辑墙体（1）选择墙体（2）修改墙的实例参数（3）设置墙的类型参数（4）创建新的墙类型（5）编辑墙体墙体预览目录要求理论例题总结化学工业出版社作业19第二节BIM的三维建模墙体常用修改命令墙类型编辑目录要求理论例题总结化学工业出版社作业20第二节BIM的三维建模（三）附着/分离墙体的附着和分离是墙体建模的常用命令，它可以精确建立墙体高度，减少建模工作量。墙体附着与分离目录要求理论例题总结化学工业出版社作业21第二节BIM的三维建模例14-3教材图10-34所示，完成教师公租房A户型墙体建模。解：将CAD绘制的户型A平面图导入Revit软件，将导入的CAD二维“.dwg”平面图作为底图，选择“拾取线/边”命令，再鼠标拾取，生成的墙体如图。目录要求理论例题总结化学工业出版社作业22第二节BIM的三维建模四、门窗建模（1）单击“常用”选项卡，“构建”面板下，“门”、“窗”命令.（2）在类型选择器下，选择所需的门、窗类型，如果需要更多的门、窗类型，可以从库中载入...
