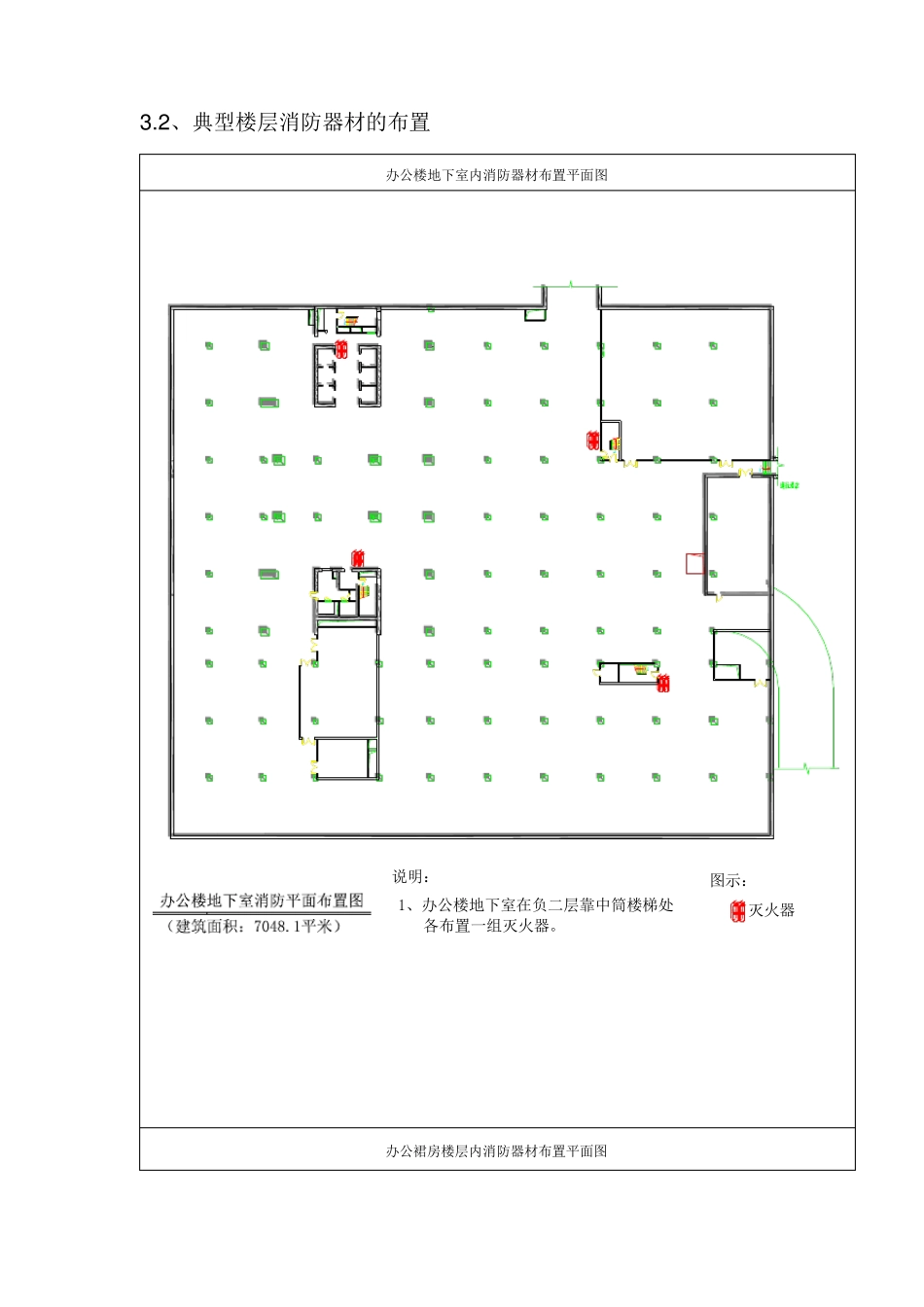

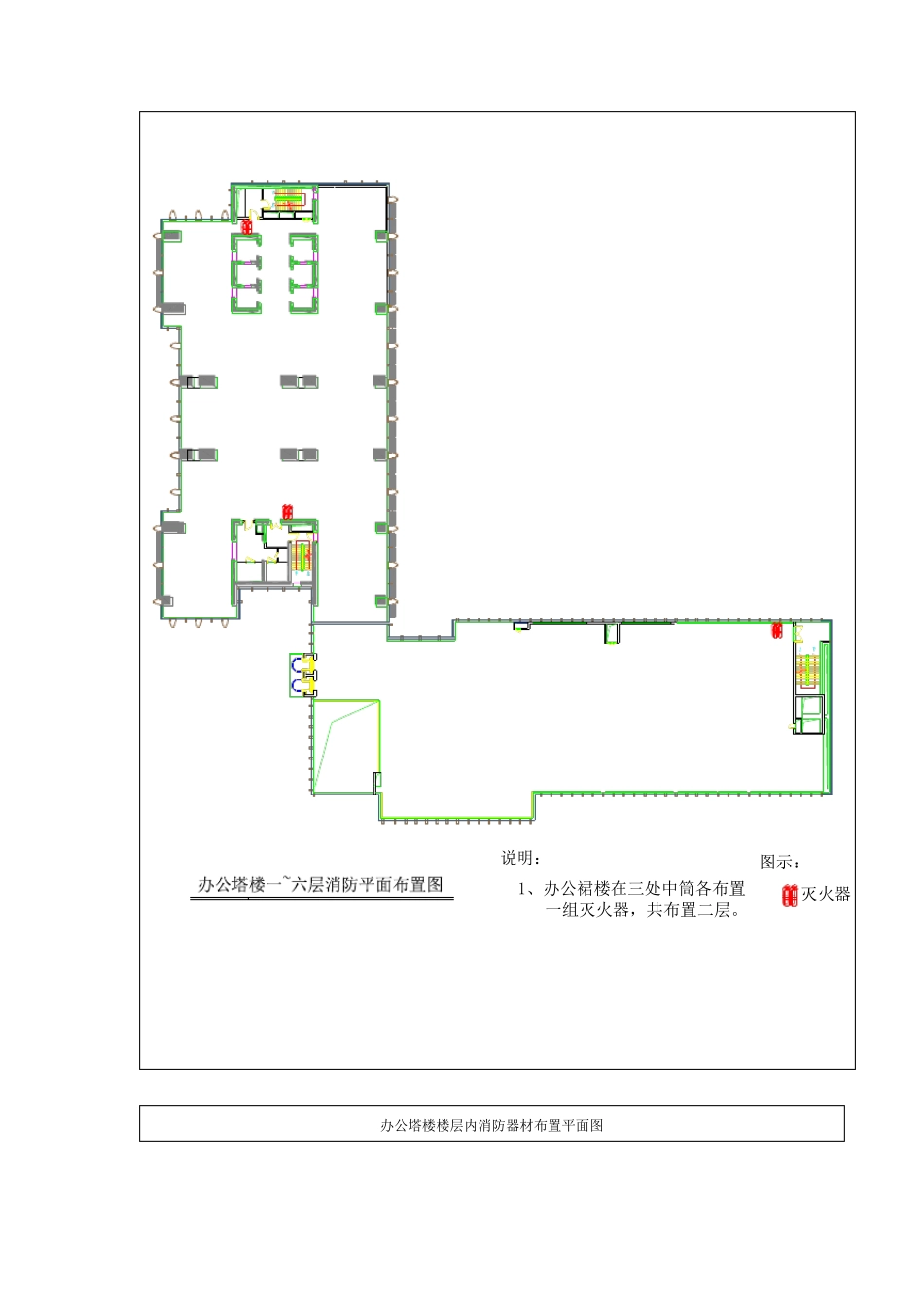

施工现场消防设施布置 3.1、施工区地面消防管线、消防器材的布置 消防主管，直径 100mm，消火栓的布置间距约为 100m。在重点部位如易燃易爆物仓库、加工车间等配置干粉灭火器，成组布置，每组 2 个；在生活区重点部位如办公室、宿舍等部位配置干粉灭火器，成组布置，每组 2 个。 水源水源接驳消 火 栓给水管网供水阀门土石方堆放场现场消防图工人宿舍区人员入口施工车辆入口场内硬化道路小车入口金阳大道水电房敞棚式停车场迎 宾 东 路门卫地下室部分-2F酒店部分基坑（深约10米）集团办公塔楼5F25F集团办公裙房甲方办公区升旗台现场办公室甲方厕所2F土石方堆放场地宣传墙 1#供水立管 2#供水立管说明：供水主立管从楼体中筒场内硬化道路 3 .2 、典型楼层消防器材的布置 办公楼地下室内消防器材布置平面图 灭火器1、办公楼地下室在负二层靠中筒楼梯处 各布置一组灭火器。说明：图示： 办公裙房楼层内消防器材布置平面图 图示：1、办公裙楼在三处中筒各布置 一组灭火器，共布置二层。说明：灭火器 办公塔楼楼层内消防器材布置平面图 灭火器说明：1、标准层在两处中筒各布置 一组灭火器，共布置三层。图示： 主体结构、机电、装饰施工期间，主塔楼分别在负二层、十二层设置消防水池和加压泵，沿核心筒设置消防竖管，直径 80mm，在每一楼层设置消火栓，取水管径65mm；裙楼不设置消防水池及加压泵，沿楼层管道井设置DN80 竖管，每层设消火栓，消防泵布设专用配电线路，确保紧急状态时处于完好状态。 在主塔楼核心筒楼梯间布置正常照明和应急照明两路照明线：正常照明便于作业人员上下楼梯，采用低压照明；应急照明是为防止突然停电，采用可充电电瓶。 1、核心筒楼梯间每层布置两盏照明灯， 分置于楼梯间两端休息平台，采用专线供电。 2、核心筒楼梯间应急照明采用独立的线路和应急照明灯，每层两盏应急照明灯分置于楼梯间两端休息平台,采用可充电蓄电池供电。
