施工现场110千伏高压线的安全防护方案VIP免费

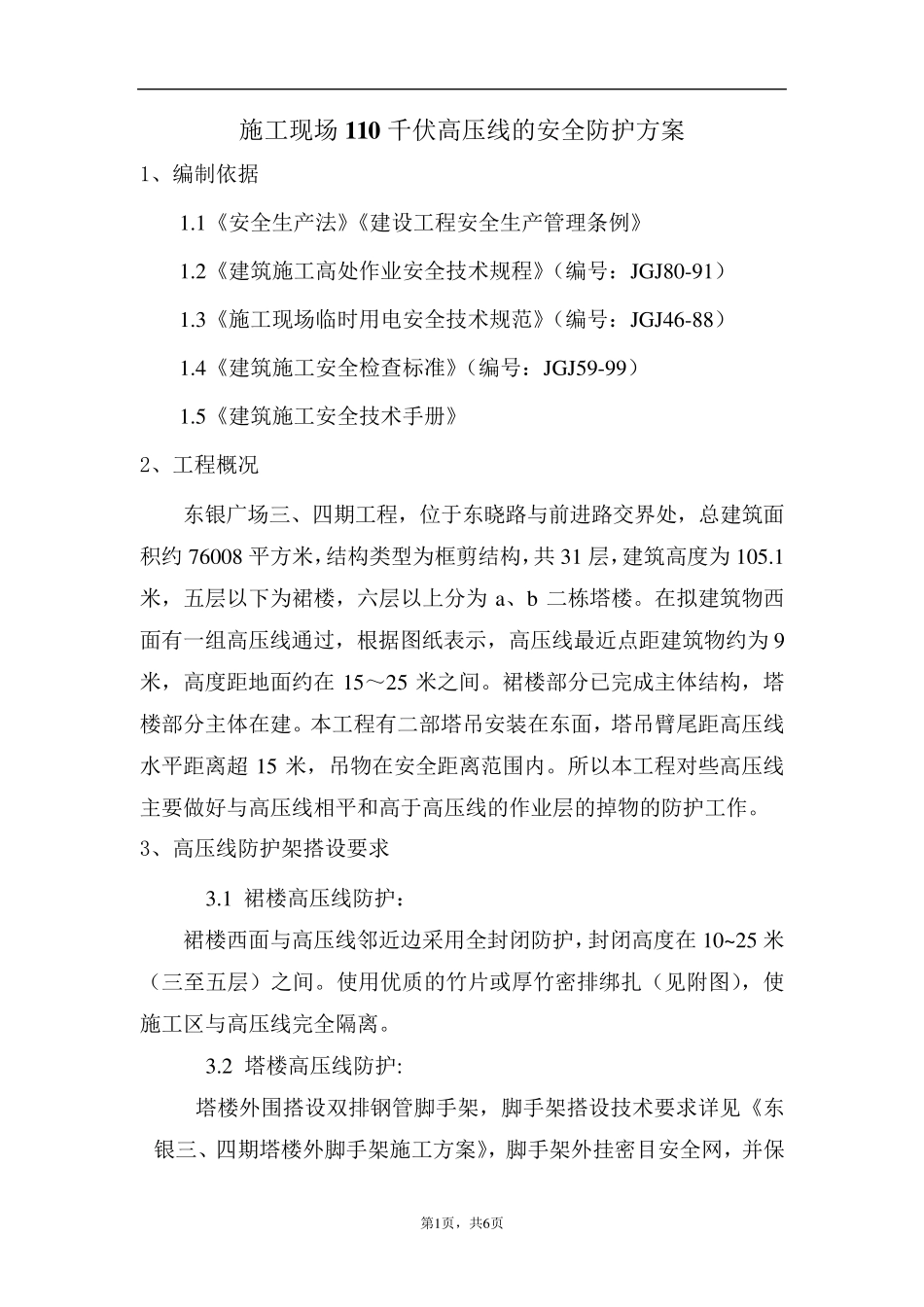

施工现场110千伏高压线的安全防护方案_第1页
1/6

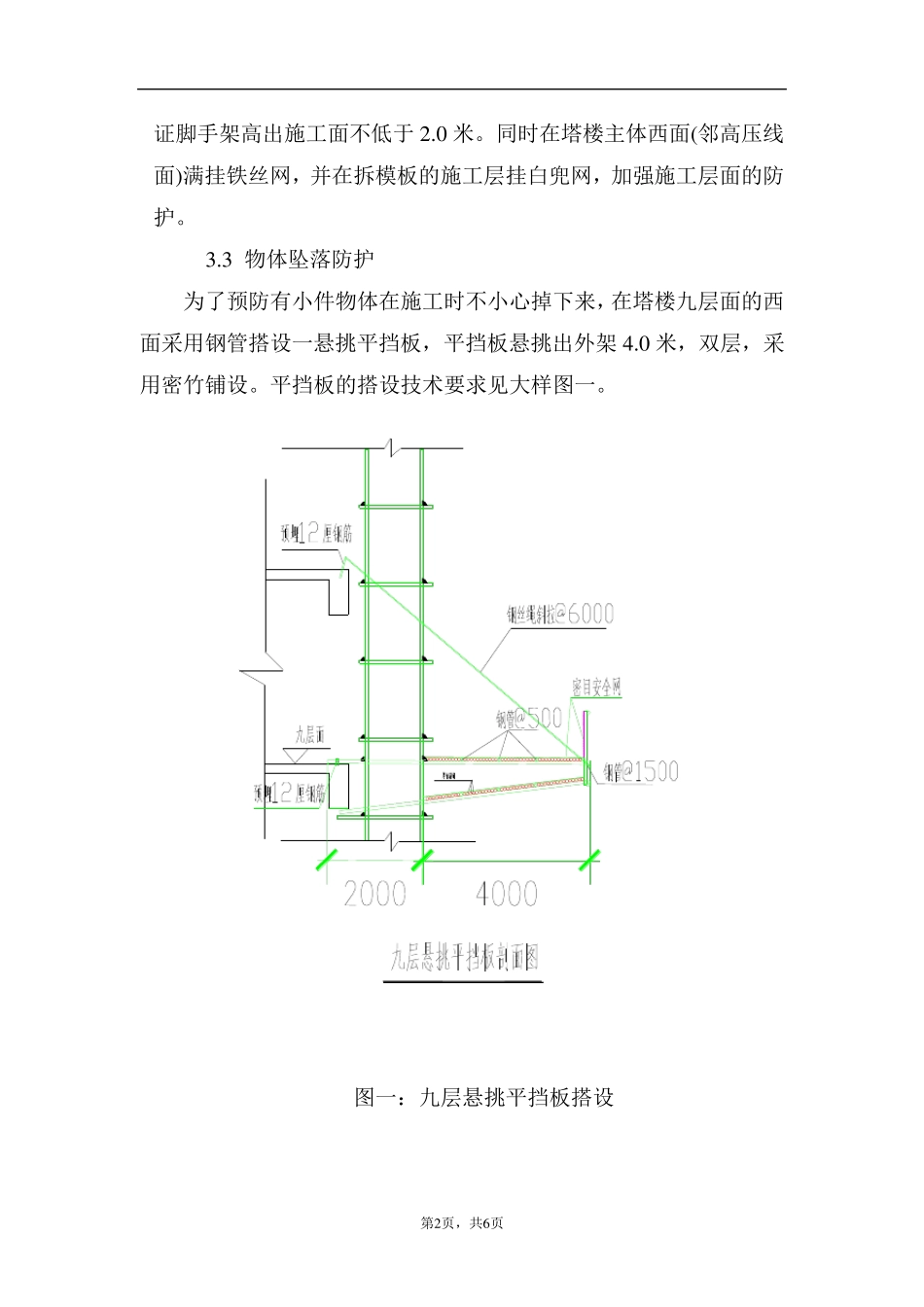

施工现场110千伏高压线的安全防护方案_第2页
2/6

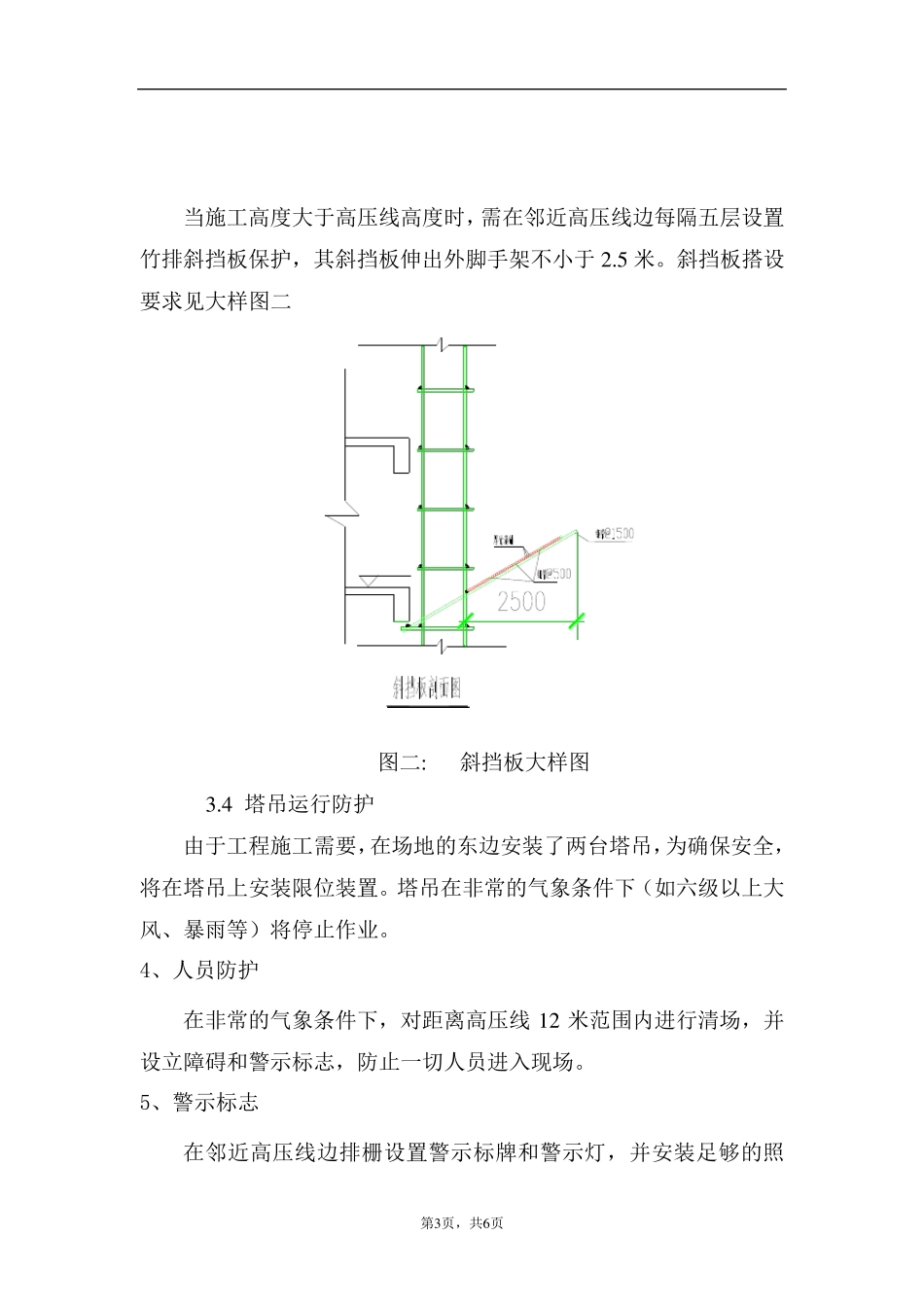

施工现场110千伏高压线的安全防护方案_第3页
3/6
第1页,共6页 施工现场1 1 0 千伏高压线的安全防护方案 1、编制依据 1.1《安全生产法》《建设工程安全生产管理条例》 1.2《建筑施工高处作业安全技术规程》(编号:JGJ80-91) 1.3《施工现场临时用电安全技术规范》(编号:JGJ46-88) 1.4《建筑施工安全检查标准》(编号:JGJ59-99) 1.5《建筑施工安全技术手册》 2、工程概况 东银广场三、四期工程,位于东晓路与前进路交界处,总建筑面积约 76008 平方米,结构类型为框剪结构,共31 层,建筑高度为 105.1米,五层以下为裙楼,六层以上分为 a、b 二栋塔楼。在拟建筑物西面有一组高压线通过,根据图纸表示,高压线最近点距建筑物约为 9米,高度距地面约在 15~25 米之间。裙楼部分已完成主体结构,塔楼部分主体在建。本工程有二部塔吊安装在东面,塔吊臂尾距高压线水平距离超 15 米,吊物在安全距离范围内。所以本工程对些高压线主要做好与高压线相平和高于高压线的作业层的掉物的防护工作。 3、高压线防护架搭设要求 3.1 裙楼高压线防护: 裙楼西面与高压线邻近边采用全封闭防护,封闭高度在 10~25 米(三至五层)之间。使用优质的竹片或厚竹密排绑扎(见附图),使施工区与高压线完全隔离。 3.2 塔楼高压线防护: 塔楼外围搭设双排钢管脚手架,脚手架搭设技术要求详见《东银三、四期塔楼外脚手架施工方案》,脚手架外挂密目安全网,并保 第2 页,共6 页 证脚手架高出施工面不低于2 .0 米。同时在塔楼主体西面(邻高压线面)满挂铁丝网,并在拆模板的施工层挂白兜网,加强施工层面的防护。 3 .3 物体坠落防护 为了预防有小件物体在施工时不小心掉下来,在塔楼九层面的西面采用钢管搭设一悬挑平挡板,平挡板悬挑出外架4 .0 米,双层,采用密竹铺设。平挡板的搭设技术要求见大样图一。 图一:九层悬挑平挡板搭设 第3页,共6页 当施工高度大于高压线高度时,需在邻近高压线边每隔五层设置竹排斜挡板保护,其斜挡板伸出外脚手架不小于2.5 米。斜挡板搭设要求见大样图二 图二: 斜挡板大样图 3.4 塔吊运行防护 由于工程施工需要,在场地的东边安装了两台塔吊,为确保安全,将在塔吊上安装限位装置。塔吊在非常的气象条件下(如六级以上大风、暴雨等)将停止作业。 4、人员防护 在非常的气象条件下,对距离高压线12 米范围内进行清场,并设立障碍和警示标志,防止一切人员进入现场。 5、警示标志 在邻近高压线边排栅设置警示标牌和警示灯,并安...
