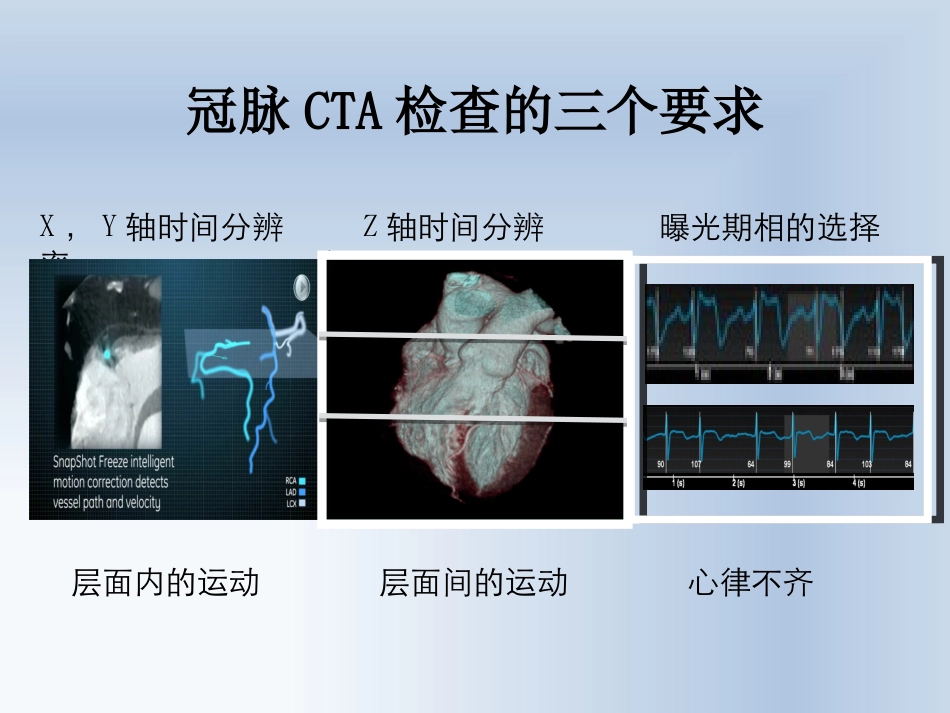

GERevolutionCT冠状动脉成像技术RevolutionCT的原理及优势冠脉CTA检查的三个要求X，Y轴时间分辨率Z轴时间分辨率曝光期相的选择层面内的运动层面间的运动心律不齐心率不齐层面间运动导致的阶梯状伪影心律波动引起的错层现象阶梯状伪影容易导致误诊冠脉动脉成像难点高心率心率、心律不齐（房颤、室性早搏）呼吸运动RevolutionCT的优势探测器最宽：16cm扫描速度最快：0.28s转速和29ms时间分辨率不同扫描模式切换最快：1.1s实现不同扫描方式切换辐射剂量最低：ASIR-V重建技术降低图像噪音图像最清晰：高清扫描模式，0.23mm空间分辨率能谱成像RevolutionCT冠状动脉检查技术的革命任意心率/律的1-Beat心脏成像一个心跳一次采集一个时相为什么只有Revolution能够实现？任意心率/律的1-Beat心脏成像1-beat心脏成像的关键因素三维时间分辨率mA瞬时切换自动智能心电门控（Auto－gating）三维时间分辨率高心率＋心率不齐的解决之道独有的mA瞬时切换功能Low-mAbetweenphases低剂量全期相冠脉数据采集同一心动周期心肌收缩期及舒张期全心动周期心功能数据Auto-gating智能心电门控解决方案低心率<60bpm采集期相：80%心率61-70bpm采集期相：70%-80%心率71-80bpm独有双期相采集：40%-50高心率>81bpm期相：45%-55%心率、心律不齐的患者绝对时相采集R波后200-400毫秒收缩期----万能序列采集•如果用相对时相采集结果如何？无限制1-Beat心脏成像：高心率女性，69岁。心前区不规律疼痛近5年，过往诊断冠心病、高血脂症。近一周心前区疼痛加重，申请冠脉CT检查。12cm轴扫111bpm高心率0.28s/rot100kV，264mAASiR-V40%BMI:24.6剂量：0.7mSv无限制1-Beat心脏成像：心律不齐（70-173bpm）男性，64岁。间歇性心悸胸闷一年，为明确原因，于心内科就诊。五年前冠脉CT提示右冠中段心肌桥。14cm轴扫70-173bpm律不齐0.28s/rot100kV，238mAASiR-V40%BMI:24.6剂量：1.1mSv无限制1-Beat心脏成像：冠脉多支病变（房颤）女性，74岁。胸闷、胸痛三年余，患者有高血压病史，最高血压达170/110mmHg，心电图提示心肌缺血。14cm轴扫70-170bpm0.28s/rot100kV，320mAASiR-V40%BMI:26.7剂量：0.9mSv心脏超低剂量——正常体型44岁男性，正常体型，应用70kV超低剂量冠脉扫描，剂量0.23mSv12cm轴扫70kV0.28s/rotASiR-V40%160cm，53kg对比剂：35ml，350mgI/ml0.23mSv心脏超低剂量——大体重（87kg）0.52mSv14cm轴扫57-68bpm70kV0.28s/rotASiR-V40%175cm，87kg对比剂：45ml320mgI/ml0.52mSv术后复诊的冠状动脉CTA评价冠状动脉搭桥术后术后复诊的冠状动脉CTA评价支架置入术后女，3岁，动脉导管未闭总结成功率高无错层，图像均匀性好采集时间缩短对比剂用量减少辐射剂量降低适用性广单心跳心脏成像1-Beat心脏一站式大范围联合扫描双低成像功能学成像RevolutionCT冠状动脉成像Thanksforlistening！谢谢观看！2020
