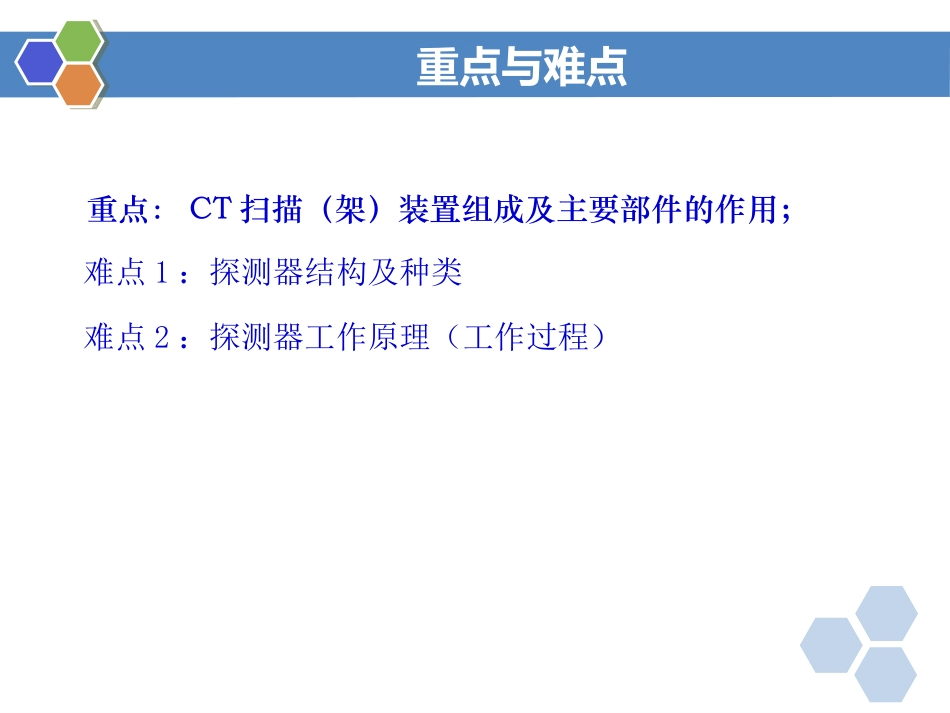

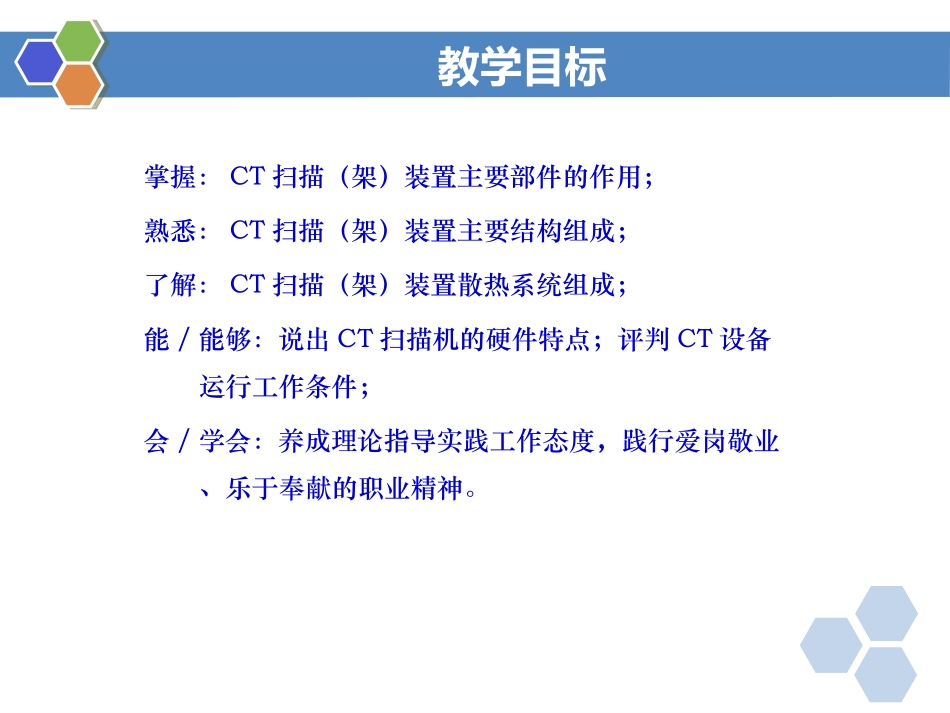

CT扫描装置教学目标掌握：CT扫描（架）装置主要部件的作用；熟悉：CT扫描（架）装置主要结构组成；了解：CT扫描（架）装置散热系统组成；能/能够：说出CT扫描机的硬件特点；评判CT设备运行工作条件；会/学会：养成理论指导实践工作态度，践行爱岗敬业、乐于奉献的职业精神。重点与难点重点：CT扫描（架）装置组成及主要部件的作用；难点1：探测器结构及种类难点2：探测器工作原理（工作过程）扫描装置组成扫描装置的硬件部分由扫描系统、计算机处理系统和外围设备等构成；软件部分包括：基本功能软件和特殊功能软件。X线球管高压发生器探测器和数据采集系统扫描床控制台扫描系统包括扫描机架和数据采集系统。扫描机架内部结构有X线管、高压系统和冷却系统等。数据采集系统由探测器、缓冲器、积分器和A/D转换器等组成。探测器是关键部件。扫描装置组成扫描装置主要部件作用X线管：产生X线，利用窗口处“滤过器”及“准直器”形成单能扇形束（或锥形束）X线；扫描装置主要部件作用高压系统：产生稳定的高压；滤过器：过滤掉原发射线中软射线；前准直器：限制X线束的形状，对非螺旋CT或单层螺旋CT，前准直器决定扫描层厚；扫描装置主要部件作用冷却系统：X线管管套冷却装置及电子线路冷却装置；探测器：接收透过被检体的X线，并将其转换成电信号。探测器探测器是一种能量转换装置，其作用为接收透过被检体的X线并将其转换为可供记录的电信号，有气体探测器和固体探测器两种。气体探测器有电离室型探测器、正比计数器型探测器、盖革计数器型探测器等；固体探测器有半导体探测器和闪烁晶体探测器两种。目前多采用固体探测器固体探测器探测器有单排、双排及多排探测器。单排探测器CT，只有一排探测器，故称单排CT，探测器接受的数据经过图像重建成一层图像，又称单层CT；双排探测器CT，有两排探测器，故称双排探测器CT，简称双排CT，两排探测器接受的数据经过图像重建成两层图像；多排探测器CT是指有四排以上的探测器，多排探测器CT，一次扫描可以得到多层的数据，重建出多层图像。多排探测器结构举例：以某型号16排（等宽）螺旋CT为例16排（等宽）探测器，每排探测器宽度为1.25mm，探测器总宽度为1.25mm×16=20mm多排探测器使用举例：若16排（等宽）探测器全部使用（后准直器宽度调整为20mm），可获得16层的图像，每层图像的层厚为1.25mm。多排探测器使用举例：某型号16排（等宽）螺旋CT16排（等宽）探测器，每排探测器宽度为1.25mm，即每排探测器可获得的图像层厚也为1.25mm123456789101112131415161.251.251.251.251.251.251.251.251.251.251.251.251.251.251.251.25多排探测器使用举例：某型号16排（等宽）螺旋CT若16排（等宽）探测器全部使用，可获得16层的图像，每层图像的层厚均为1.25mm（后探测器宽度调整为20mm）。123456789101112131415161.251.251.251.251.251.251.251.251.251.251.251.251.251.251.251.25多排探测器使用举例：某型号16排（等宽）螺旋CT若一次扫描要获得4层层厚为1.25mm的图像，可将准直器宽度调节为5mm，将第7、8、9、10这4排数据输入到电子开关，该开关电路将这4组数据传送到模/数转换器，通过图像重建产生4层层厚为1.25mm的图像。123456789101112131415161.251.251.251.251.251.251.251.251.251.251.251.251.251.251.251.25多排探测器使用举例：某型号16排（等宽）螺旋CT若一次扫描要获得4层层厚为5mm的图像，可将后准直器宽度调节为20mm，将第1-4排、5-8排、9-12排、13-16排数据输出后并联形成4组数据，输入到电子开关，该开关电路将这4组数据传送到模/数转换器，通过图像重建产生4层层厚为5mm的图像。123456789101112131415161.251.251.251.251.251.251.251.251.251.251.251.251.251.251.251.25多排探测器使用举例：某型号8排（非等宽）螺旋CT若一次扫描要获得4层层厚为1mm的图像，后准直器遮挡第3排中的“0.5mm”，第6排中的“0.5mm”，电子开关连接第3、4、5、6排探测器，获得“1.0mm×4”的扫描数据。这4组数据输入到电子开关，该开关电路将这4组数据传送到模/数转换器，通过图像重建产生4层层厚为1.0mm的图像。123456785.02.51.5111.52....
