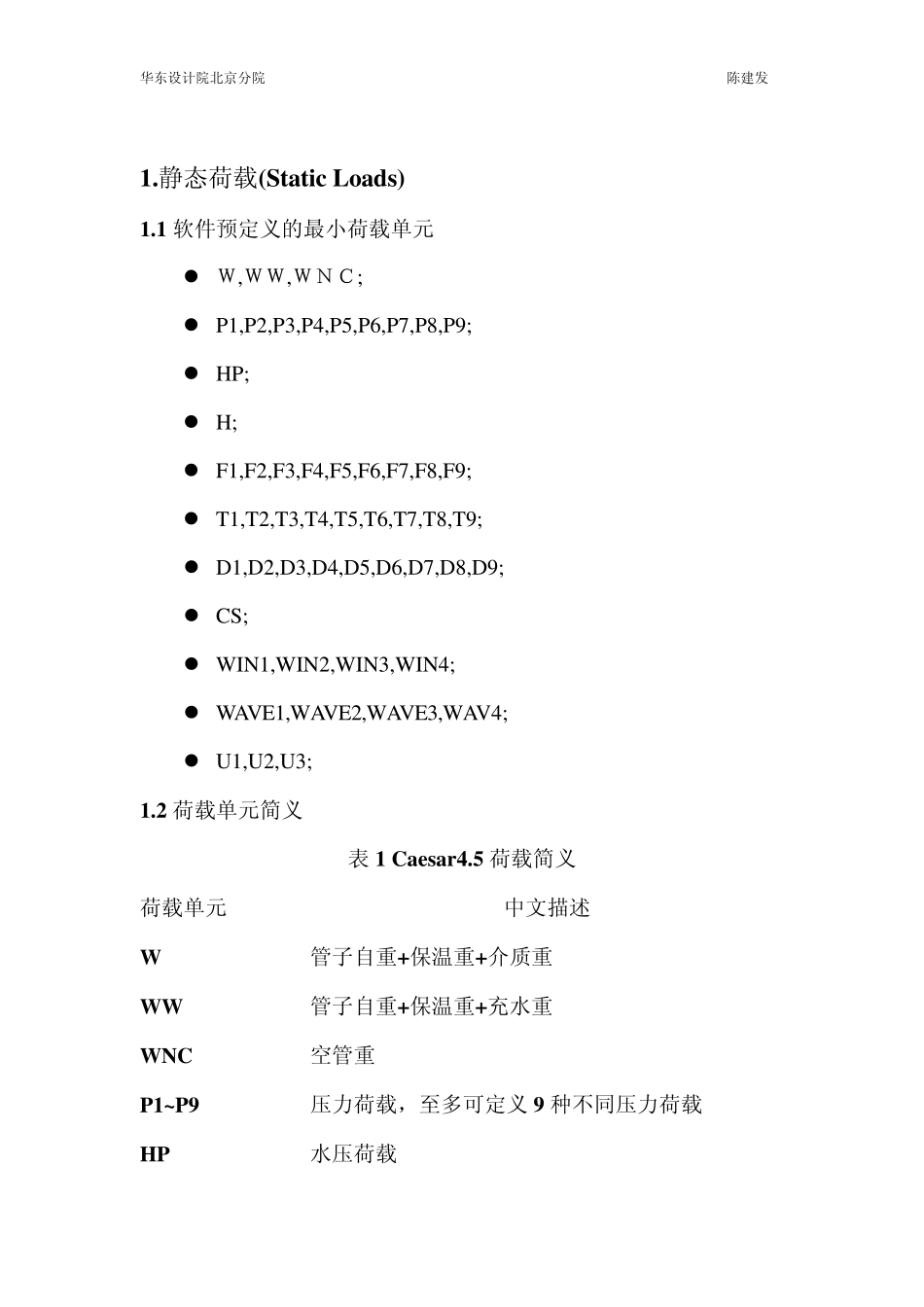

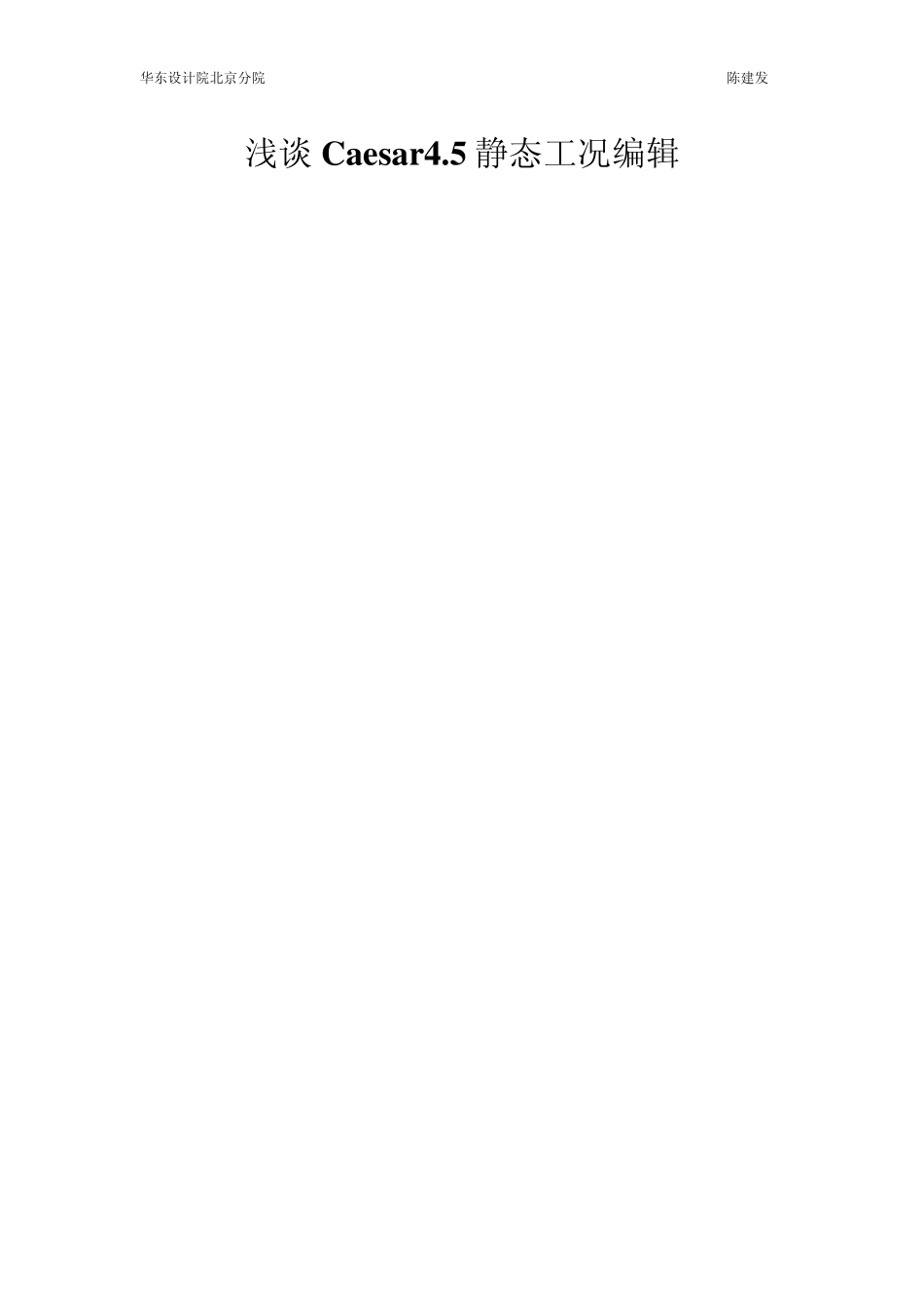

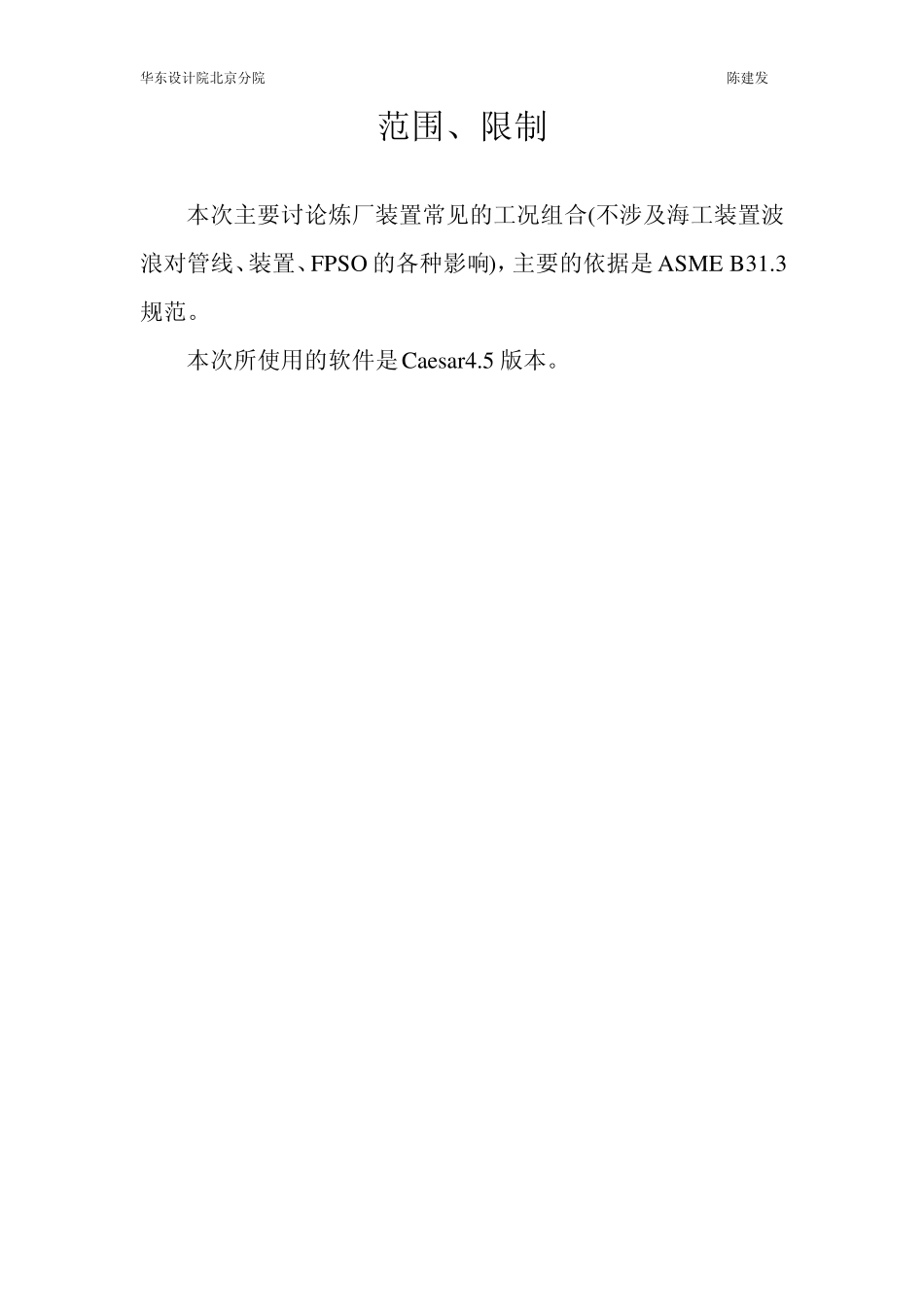

华东设计院北京分院 陈建发 浅谈 Caesar4.5 静态工况编辑 华东设计院北京分院 陈建发 范围、限制 本次主要讨论炼厂装置常见的工况组合(不涉及海工装置波浪对管线、装置、FPSO 的各种影响)，主要的依据是 ASME B31.3规范。 本次所使用的软件是Caesar4.5 版本。 华东设计院北京分院 陈建发 1.静态荷载(Static Loads) 1.1 软件预定义的最小荷载单元 z Ｗ,ＷＷ,ＷＮＣ; z P1,P2,P3,P4,P5,P6,P7,P8,P9; z HP; z H; z F1,F2,F3,F4,F5,F6,F7,F8,F9; z T1,T2,T3,T4,T5,T6,T7,T8,T9; z D1,D2,D3,D4,D5,D6,D7,D8,D9; z CS; z W IN1,W IN2,W IN3,W IN4; z WAVE1,W AVE2,W AVE3,W AV4; z U1,U2,U3; 1.2 荷载单元简义 表1 Caesar4.5 荷载简义 荷载单元 中文描述 W 管子自重+保温重+介质重 WW 管子自重+保温重+充水重 WNC 空管重 P1~ P9 压力荷载，至多可定义9 种不同压力荷载 HP 水压荷载 华东设计院北京分院 陈建发 H 弹簧荷载 F1~F9 自定义的各种集中力、力矩（如按静态等效的安全泄放反力、水击力） T1~T9 温度荷载，至多可定义9 种温度荷载 D1~D9 位移荷载，至多可定义9 种位移 CS 冷紧 ＷIN1~WIN2 风荷载，至多可定义4 种风 WAVE1~WAVE2 波浪荷载，至多可定义4 种波浪 U1~U3 均布荷载（如静态等效的地震加速度等） 2.应力类型（Stress Ty pe） 2.1 软件预定义的应力类型 z OPE z HGR z HYD z SUS z EXP z OCC z FAT 2.2 应力类型简义 华东设计院北京分院 陈建发 表2 Caesar4.5 荷载简义 应力类型 中文描述 OPE 实际操作工况、虚拟操作工况 HGR 弹簧选型（确定弹簧荷载及位移） HYD 水压试验评判 SUS 一次应力评判 EXP 二次应力评判 OCC 偶然应力评判 FAT 疲劳应力评判 3.如何使用预定义的荷载组合成满足规范的应力工况？ 3.1 实际过程载荷情况 注：FO 指偶然集中力，U O 指偶然的均布力; FS 指持续存在的集中力，U S 持续存在的均布力。 表3 实际过程可能存在的荷载组合 No. W P1 T1~T2 WIN1~WIN2D1~D2 HCSFO1~ FO2 FS1 UO1~ UO3 US1N1 √ √ √ √ X XX X X X X N2 √ √ √ √ √ XX X X X X … N3 √ √ √ √ √ √X X X X X N4 √ √ √ √ √ √√X X X X 华东设计院北京分院 陈建发 … 中间省去 N 种情况，举一反三 N5 √ √ ...
