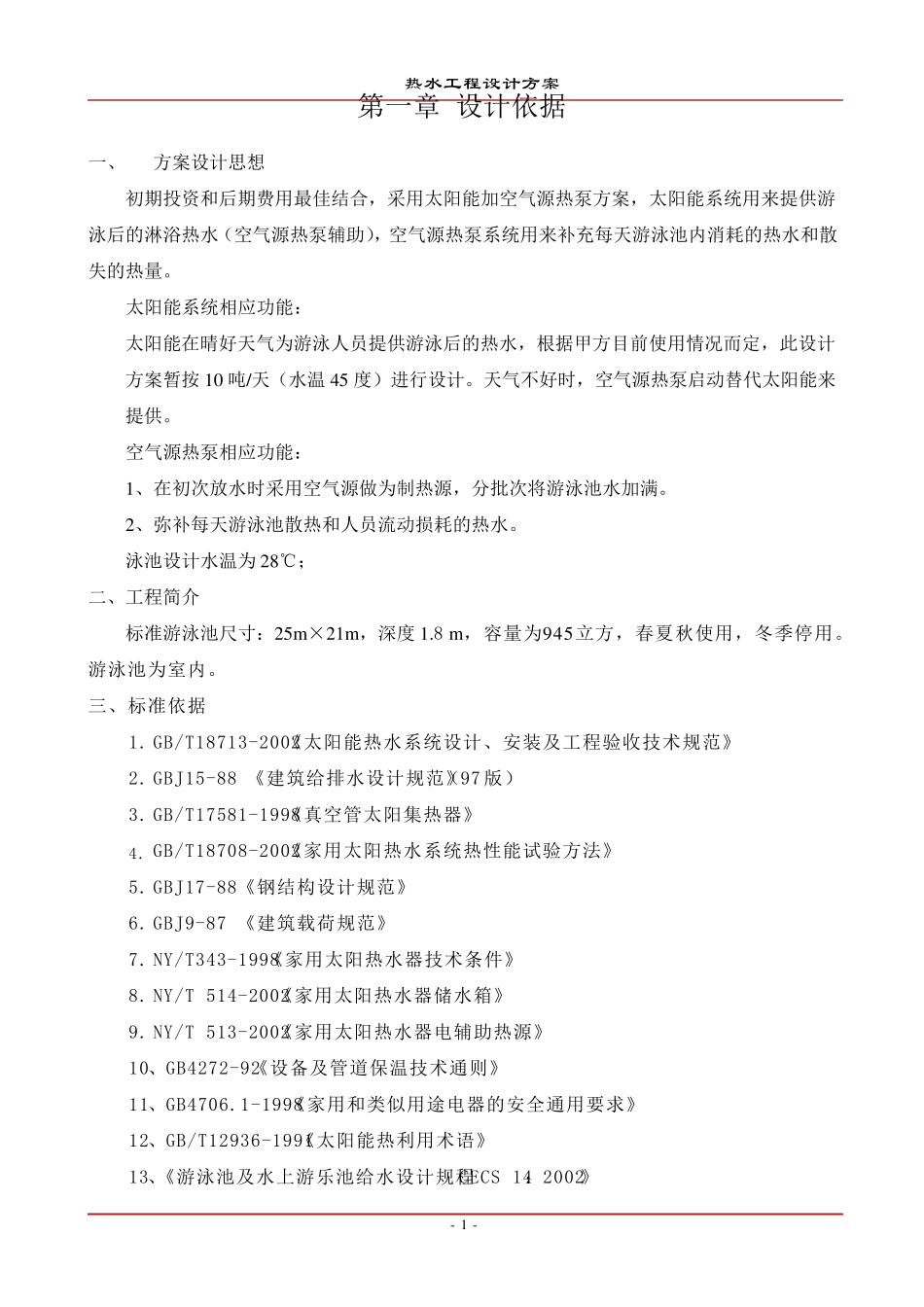

热水工程设计方案 - 1 - 第一章 设计依据 一、 方案设计思想 初期投资和后期费用最佳结合，采用太阳能加空气源热泵方案，太阳能系统用来提供游泳后的淋浴热水（空气源热泵辅助），空气源热泵系统用来补充每天游泳池内消耗的热水和散失的热量。 太阳能系统相应功能： 太阳能在晴好天气为游泳人员提供游泳后的热水，根据甲方目前使用情况而定，此设计方案暂按10 吨/天（水温45 度）进行设计。天气不好时，空气源热泵启动替代太阳能来提供。 空气源热泵相应功能： 1、在初次放水时采用空气源做为制热源，分批次将游泳池水加满。 2、弥补每天游泳池散热和人员流动损耗的热水。 泳池设计水温为28℃； 二、工程简介 标准游泳池尺寸：25m ×21m ，深度1.8 m ，容量为945立方，春夏秋使用，冬季停用。游泳池为室内。 三、标准依据 1. GB/T18713-2002《太阳能热水系统设计、安装及工程验收技术规范》 2. GBJ15-88 《建筑给排水设计规范》（97 版） 3. GB/T17581-1998《真空管太阳集热器》 4. GB/T18708-2002《家用太阳热水系统热性能试验方法》 5. GBJ17-88 《钢结构设计规范》 6. GBJ9-87 《建筑载荷规范》 7. NY/T343-1998《家用太阳热水器技术条件》 8. NY/T 514-2002《家用太阳热水器储水箱 》 9. NY/T 513-2002《家用太阳热水器电 辅助热源》 10、GB4272-92《设备 及管道 保 温技术通 则 》 11、GB4706.1-1998《家用和类 似 用途 电 器的安全 通 用要 求 》 12、GB/T12936-1991《太阳能热利 用术语 》 13、《游泳池及水上 游乐 池给水设计规程CECS 14：2002》 热水工程设计方案 - 2 - 第 二 章 工 程 设 计 方 案 及 说 明 一 、 设 计 依 据 1 、 游 泳 池 的 补 充 水 量 选 定 一 般 按 下 表 选 取 ：（《 游 泳 池 和 水 上 游 乐 池 给 水 排 水 设 计 规 程 》 CECS 14:2002 规 定 ） 序号 游 泳 池 、 游 乐 池 的 名 称 每 日 补 充 水 量 占 泳 池 水 容 积 的百 分 数 ％ 1竞 赛 池 训 练 池 跳 水 池 室 内 3～ 5 露 天 5～ 10 2多 功 能 池 游 乐 池 公 共 泳 池 室 内 5～ 10 露 天 10～ 15 3按 摩 池 公 用 10～ 15 4儿 童 池 幼 儿 戏 水 池 室 内 不 少 于 15 露 天 不 少 于 20 5环 流 ...
