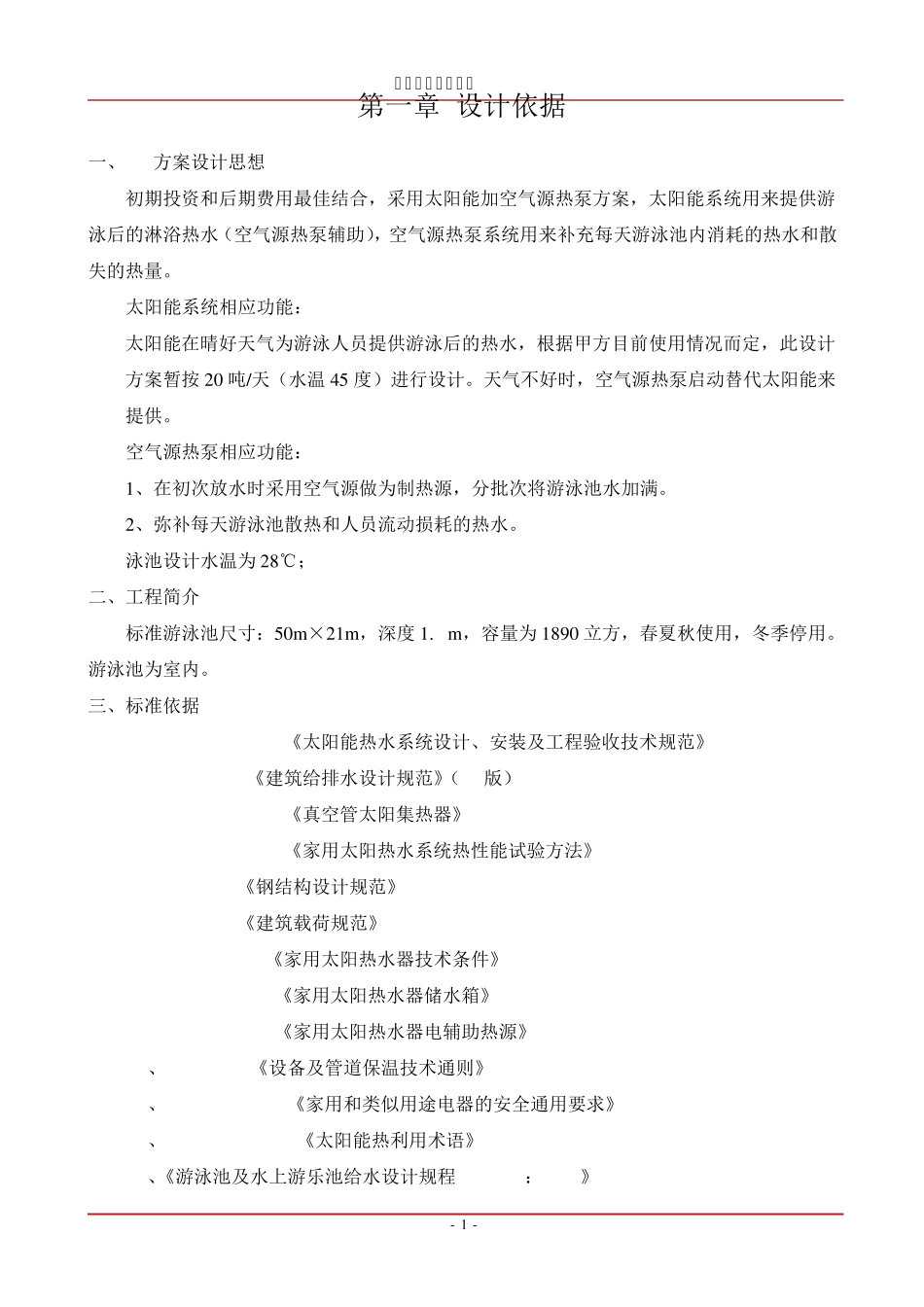

热水工程设计方案 - 1 - 第一章 设计依据 一、 方案设计思想 初期投资和后期费用最佳结合，采用太阳能加空气源热泵方案，太阳能系统用来提供游泳后的淋浴热水（空气源热泵辅助），空气源热泵系统用来补充每天游泳池内消耗的热水和散失的热量。 太阳能系统相应功能： 太阳能在晴好天气为游泳人员提供游泳后的热水，根据甲方目前使用情况而定，此设计方案暂按20 吨/天（水温45 度）进行设计。天气不好时，空气源热泵启动替代太阳能来提供。 空气源热泵相应功能： 1、在初次放水时采用空气源做为制热源，分批次将游泳池水加满。 2、弥补每天游泳池散热和人员流动损耗的热水。 泳池设计水温为28℃； 二、工程简介 标准游泳池尺寸：50m ×21m ，深度1.8 m ，容量为1890 立方，春夏秋使用，冬季停用。游泳池为室内。 三、标准依据 1. GB/T18713-2002《太阳能热水系统设计、安装及工程验收技术规范》 2. GBJ15-88 《建筑给排水设计规范》（97版） 3. GB/T17581-1998《真空管太阳集热器》 4. GB/T18708-2002《家用太阳热水系统热性能试验方法》 5. GBJ17-88 《钢结构设计规范》 6. GBJ9-87 《建筑载荷规范》 7. NY/T343-1998《家用太阳热水器技术条件》 8. NY/T 514-2002《家用太阳热水器储水箱》 9. NY/T 513-2002《家用太阳热水器电辅助热源》 10、GB4272-92《设备及管道保温技术通则》 11、GB4706.1-1998《家用和类似用途电器的安全通用要求》 12、GB/T12936-1991《太阳能热利用术语》 13、《游泳池及水上游乐池给水设计规程CECS 14：2002》 热水工程设计方案 - 2 - 第二章 工程设计方案及说明 一、设计依据 1 、游泳池的补充水量选定 一般按下表选取：（《游泳池和水上游乐池给水排水设计规程》CECS 14:2002规定） 序号 游泳池、游乐池的名称 每日补充水量占泳池水容积的百分数％ 1竞赛池 训练池 跳水池 室内 3～5 露天 5～10 2多功能池 游乐池 公共泳池 室内 5～10 露天 10～15 3按摩池 公用 10～15 4儿童池 幼儿戏水池 室内 不少于 15 露天 不少于 20 5环流河 10～15 6家庭游泳池 室内 3 露天 5 注：1、室内游泳池、水上游乐池的最小补水量应保证在一个月内池水全部更换一次。 2、当地卫生防疫部门有规定时，应按卫生防疫部门的规定执行。 因为此游泳池平时几乎不换水，只是补充游泳的人带走的热水损耗，根据实际使用情况记录数值，补水量按...
