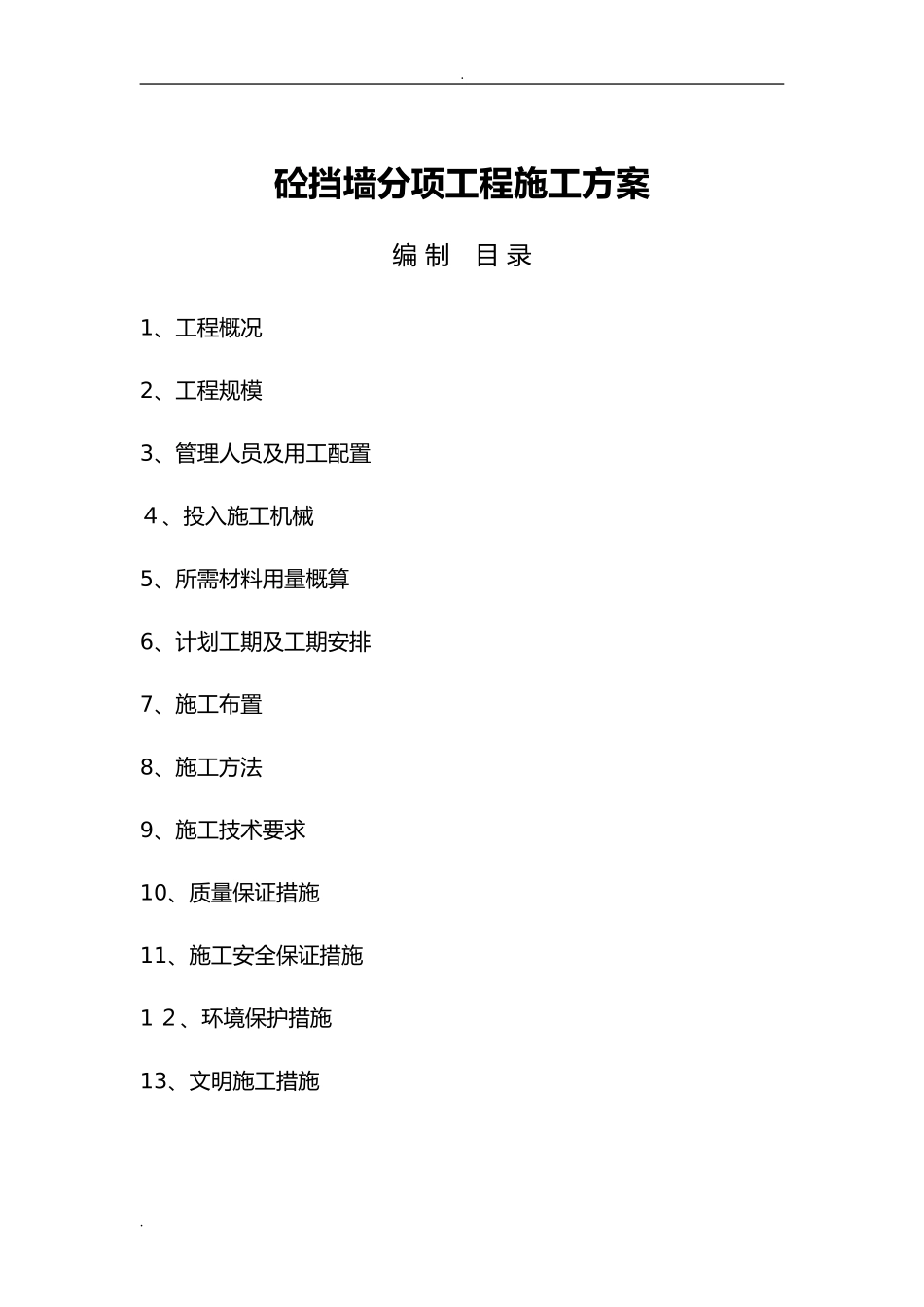

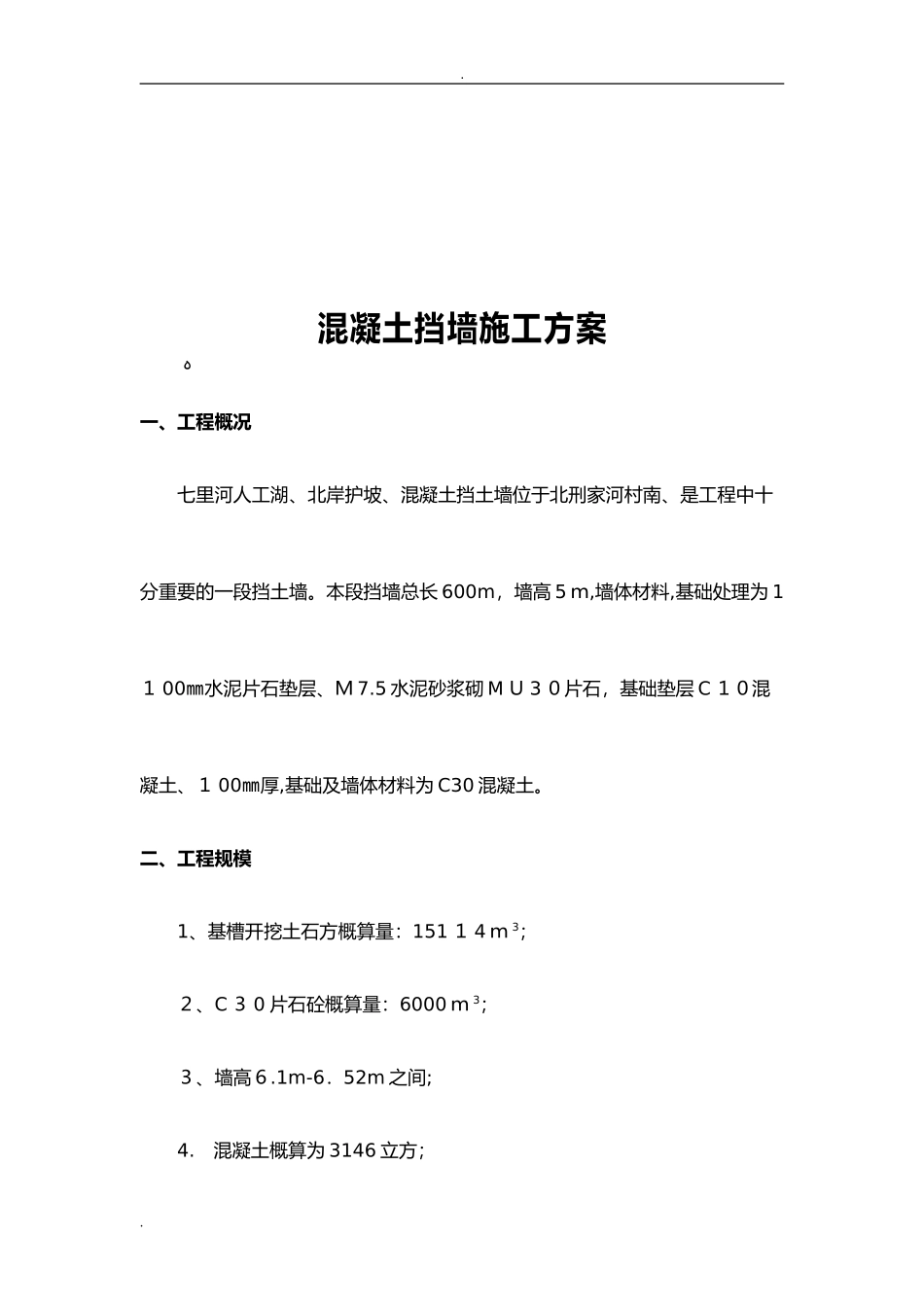

.砼挡墙分项工程施工方案编制目录1、工程概况2、工程规模3、管理人员及用工配置４、投入施工机械5、所需材料用量概算6、计划工期及工期安排7、施工布置8、施工方法9、施工技术要求10、质量保证措施11、施工安全保证措施1２、环境保护措施13、文明施工措施..混凝土挡墙施工方案ﻩ一、工程概况七里河人工湖、北岸护坡、混凝土挡土墙位于北刑家河村南、是工程中十分重要的一段挡土墙。本段挡墙总长600m，墙高5ｍ,墙体材料,基础处理为1１00㎜水泥片石垫层、Ｍ7.5水泥砂浆砌MＵ3０片石，基础垫层C１０混凝土、１00㎜厚,基础及墙体材料为C30混凝土。二、工程规模1、基槽开挖土石方概算量：151１4ｍ3；２、C３0片石砼概算量：6000ｍ3；３、墙高６.1m-6．52m之间;4.混凝土概算为3146立方；..４、模板工程概算量为：757２m2；５、脚手架工程概算量为：7572m2;三、管理人员及用工配置１、项目经理:邸明会2．项目副经理:马红顺3、技术负责人：胡英晖４、测量负责人:武强5、施工（兼）质检负责人:邱天龙6、现场及安全负责人:马红顺７、资料(兼)试验负责人：柴永强8、机维修工:2人９、混凝土工:３0人(两个班)10、模工、架子工：3０人11．钢筋工:15人..四、投入施工机械1、挖掘机二台(大宇3３0），基槽土石方开挖及场平回填使用;2、压路机一台，场平土石方回填时使用；3、装载机一台(夏工5０C），转运材料、收整料场；4、运输车6辆（红岩２0吨）,土石方转运和材料转运使用;5、滚动式搅拌机二台（５00),砼搅拌使用;6、三相振动棒二台五、所需材料用量概算（一）、主材概算量1、矿渣水泥：1５7３吨；2、河砂：119５ｍ3；3、碎石：26７4m3；4、片石:６７3２m3；5、施工用水:砼１４52吨、养护及洗片石67３2吨；..（二)、辅助材料概算量1、钢模板:32４m2;2、钢管脚手架:8７２ｍ；3、扭扣:７９18颗4、扣件：42０个5、锚头:８０0套６、锚固拉杆：Φ14钢筋长24３0m,合计2939kg;7、Φ100PVＣ管2400ｍ;８、沉降缝泡沫塑料板:４60m2;9、铁丝：5５kg;六、计划工期及工期安排:计划总工期历时120天，施工时间段为201０年０６月13日至2０10年1０月10日..1、基槽开挖时间：计划40天，2０10年06月1３日至２010年０7月23日;２、砼挡墙浇筑时间:计划60天,２010年0７月２3日至2０10年０9月23日；3、墙背及场平回填时间：计划２0天，2０10年０9月２3日至20１0年10月0１日;４、以上总工期1２0天是不含各工序之间的平行或交叉作业时间；七、施工布置1、本工程已经完成了“三通一平”、通水、通电、通路、场地平整；２、场地布置:两台搅拌机安装在挡墙南面场平上；料场也设在场平上(堆放河砂、水泥、石子）；石料分两地堆放，即挡墙南场平上；3、辅助材料也分两处堆放,挡墙所需的堆放在挡墙南场平上；..4、本工程现场不设生活服务区或生活用房，只设看守点或工具房即可;生活服务用房设在项目部处；八、施工方法本挡墙采用平行流水、分段施工法；按此法在施工过程中及调整施工时间,使其与进度相稳合；九、施工技术要求(一)、测量控制1、为了达到测量精度要求，为本项目配置了：拓普康全站仪一台、水准仪一台、50m钢卷尺一把、５m小卷尺３把、垂球两个。2、设专人测量,测量负责人是唐楷。3、测量控制：为了进一步精确观测,以高滩片区测量控制网的坐标引设两个控制分点在已做好的端墙上进行控制。..4、基槽开挖前对基槽进行开挖宽度测量行放样,每挖1-2m深时进行复测一次；嵌岩和探基时每施工一次测量一次,直到基底设计标高为此。5、基础施工前进行基础几何尺寸测量定位放样。6、墙身施工前对墙身几何尺寸进行测量定位放样。7、墙体施工过程中随时检查和校核模板支撑几何断面尺寸和坡比度，同时对高度进行控制,严格检查模板牢固性。(二）、主要技术指标1、本工程设计为C30砼挡墙。２、设计高度在６.1-6．52之间；墙顶宽度在0．5－０.677ｍ之间、基础宽度为４.17７M。３、基底承载力要求在Kpa以上。..4、墙体应设置泄水孔，间距为2～3m设一个，外斜坡度为3-5%,采用直径为100mｍPＶC管成梅花型布置；进水口下部用粘土夯实封层厚30cm,其反滤层设置为３0ｃm厚粗粒层。5、基底承载力Kpa以上;基础不小于1m深。6、墙体15m设置一沉降缝...
