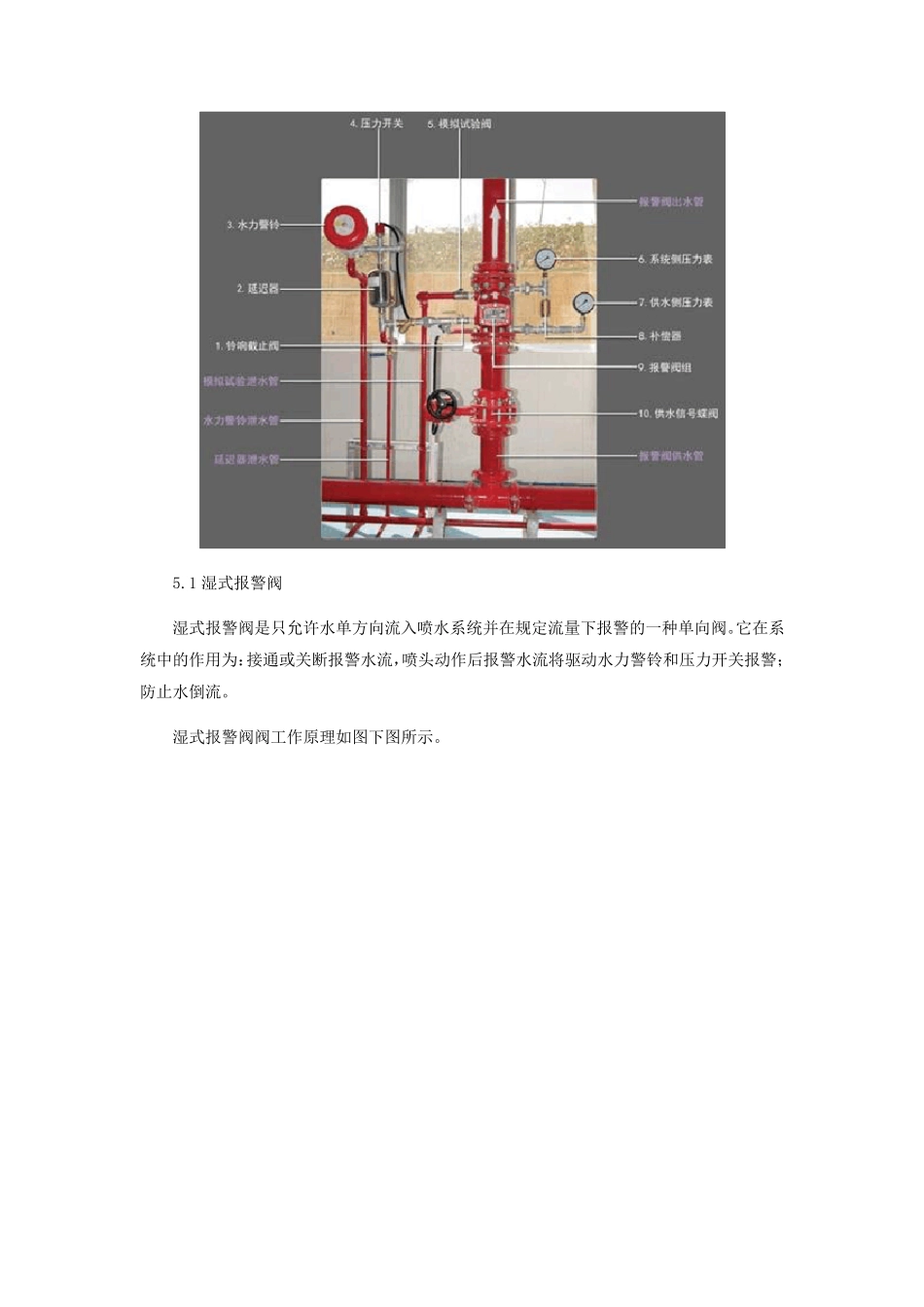

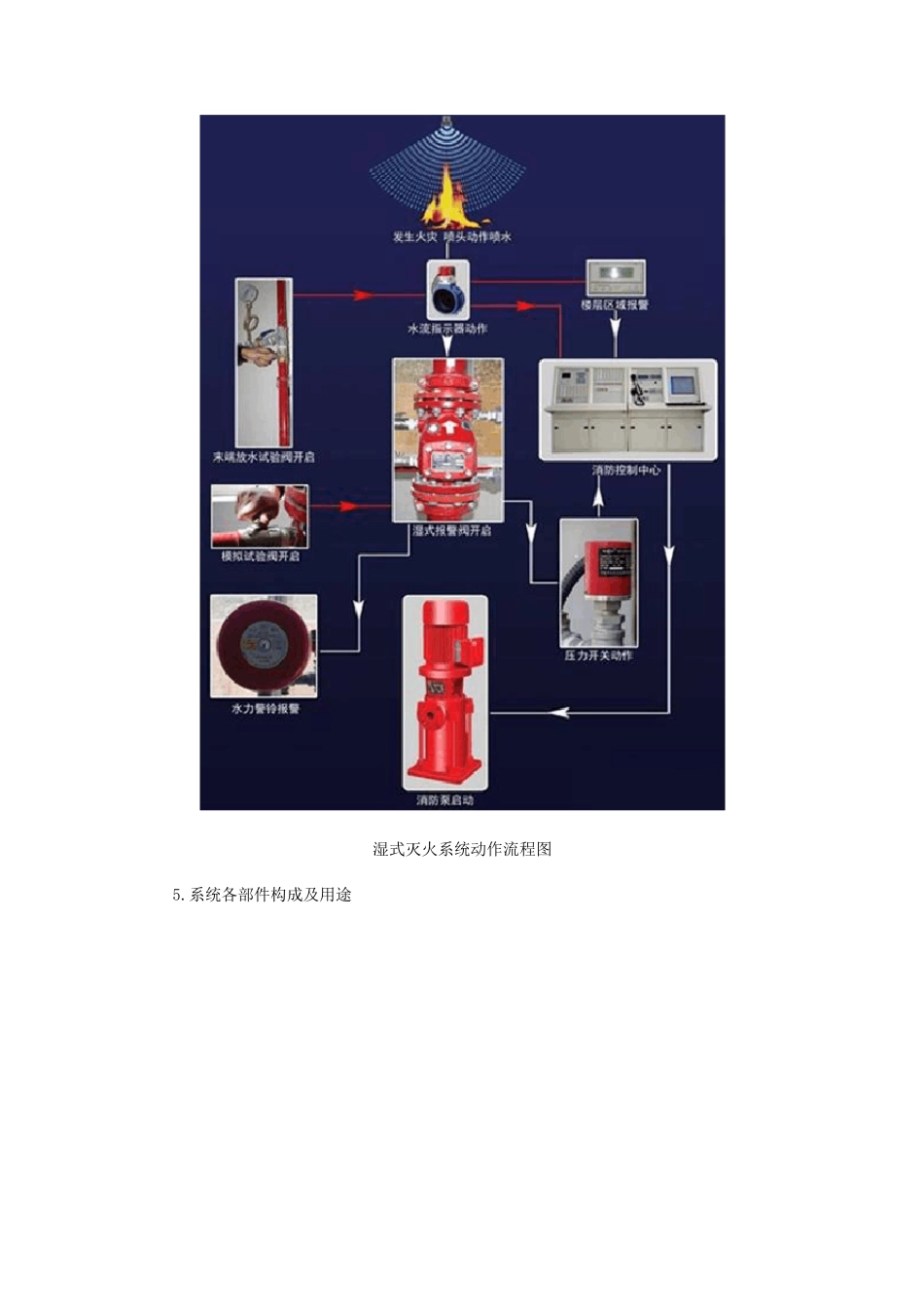

本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解，供行业内朋友们参考。 一、湿式自动喷水灭火系统 1.系统用途 用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。 2.系统结构 湿式系统结构示意图 由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。 3.工作原理 保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完 成系统启动。系统启动后 ，由供水泵向开放 的喷头供水，开放 喷头按 不低于设计 规 定 的喷水强 度均 匀 喷水，实 施灭火。 4.系统工作流程图 湿式灭火系统动作流程图 5.系统各部件构成及用途 5.1 湿式报警阀 湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。 湿式报警阀阀工作原理如图下图所示。 湿 式 报 警 阀 组 工 作 原 理 如 图 所 示 ， 在 伺 应 状 态 下 ， 由 于 旁 路 管 和 补 偿 器 在 供 水 压 力 波 动 的 情 况 下 可 使 阀 瓣 上 部水 压 大 于 其 下 部 水 压 ， 同 时 在 结 构 上 阀 瓣 上 承 压 面 比 下 承 压 面 面 积 大 约 15％ ， 故 可 有 效 地防 止 因 水 压 波 动 打 开 阀 瓣 而 形 成 误 报 警 。 当 发 生 火 灾 使 喷 头 动 作 喷 水 而 造 成 系 统 侧 水 压 下 降 ，而 旁 路 管 的 节 流 作 用 不 能 立 即 使 系统 侧 压 力 与 供 水 侧 压 力 平 衡 ， 这 个 压 力 差 就 将 阀 瓣 打 开 并 向 已 开 启 的 喷 头 连 续 供 水 ， 实 施 灭火 。 5.2 延 迟 器 延 迟 器 是 容 积 式 部 件 ，它 可 以 消 除 自 动 喷 水 灭 火 系 统 ...
