湿式自动喷水灭火系统简介VIP免费

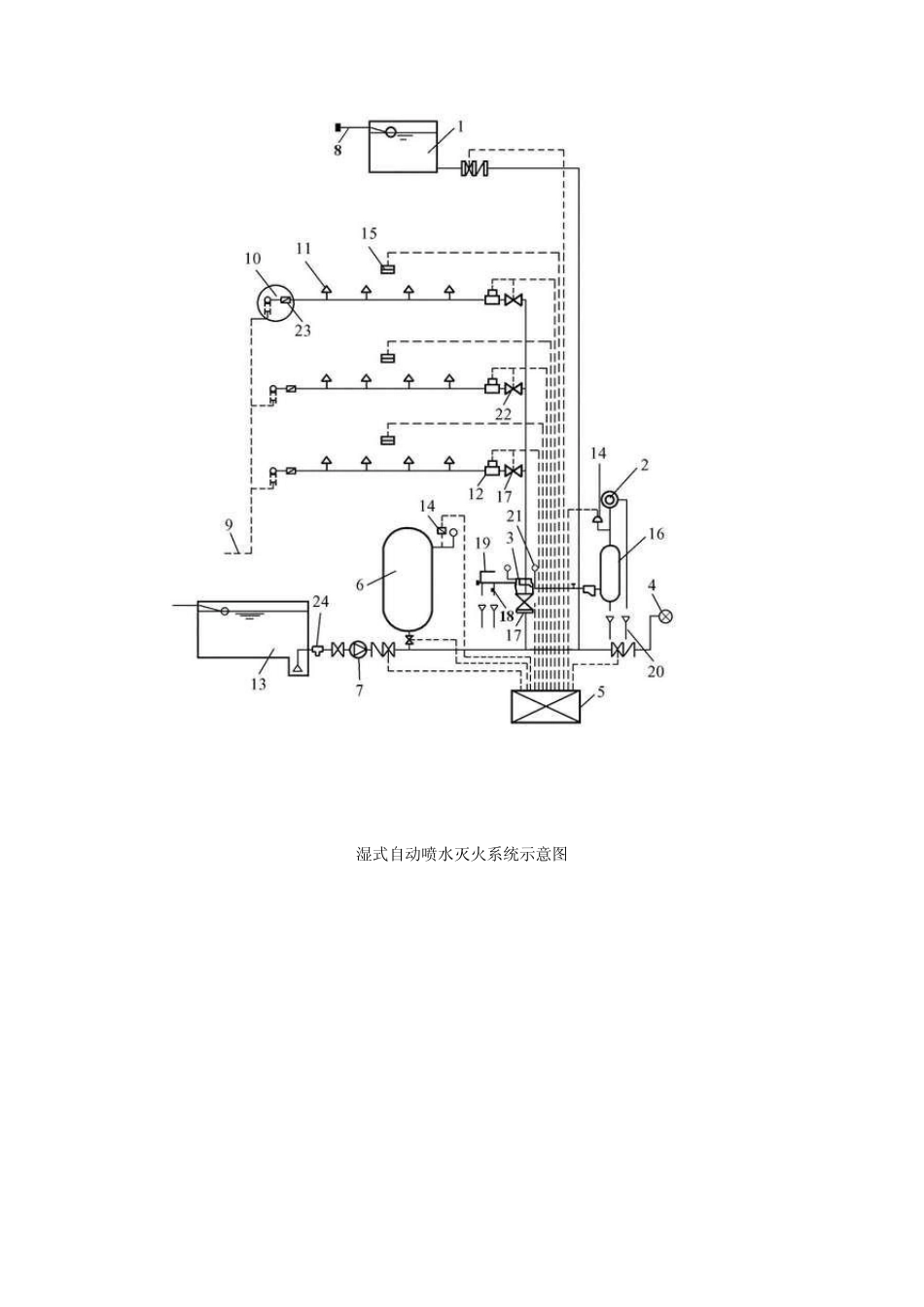

（一）湿式自动喷水灭火系统简介 1 .系统的组成 湿式喷水灭火系统是由喷头、报警止回阀、延迟器、水力警铃、压力开关（安于管上）、水流指示器、管道系统、供水设施、报警装置及控制盘等组成，主要部件如下表所示。 主要部件表 编号 名称 用途 编号 名称 用途 1 高位水箱 储存初期火灾用水 13 水池 储存1h火灾用水 2 水力警铃 发出音响报警信号 14 压力开关 自动报警或自动控制 3 湿式报警阀 系统控制阀，输出报警水流 15 感烟探测器 感知火灾，自动报警 4 消防水泵接合器 消防车供水口 16 延迟器 克服水压液动引起的误报警 5 控制箱 接收电信号并发出指令 17 消防安全指示阀 显示阀门启闭状态 6 压力罐 自动启闭消防水泵 18 放水阀 试警铃阀 7 消防水泵 专用消防增压泵 19 放水阀 检修系统时，放空用 8 进水管 水源管 20 排水漏斗（或管） 排走系统的出水 9 排水管 末端试水装置排水 21 压力表 指示系统压力 10 末端试水装置 试验系统功能 22 节流孔板 减压 11 闭式喷头 感知火灾，出水灭火 23 水表 计量末端试验装置出水量 12 水流指示器 输出电信号，指示火灾区域 24 过滤器 过滤水中杂质 湿式自动喷水灭火系统示意图 湿式自动喷水灭火动作程序图 2.湿式喷水系统附件 （1）水流指示器（水流开关）：其作用是把水的流动转换成电信号报警。其电接点即可直接启动消防水泵，也可接通电警铃报警。在多层或大型建筑的自动喷水系统中，在每一层或每分区的干管或支管的始端安装一个水流指示器。 水流指示器分类：按叶片形状分为板式和桨式两种。按安装基座分为管式、法兰连接式和鞍座式三种。 桨式水流指示器的工作原理：当发生火灾时，报警阀自动开启后，流动的消防水使桨片摆动，带动其电接点动作，通过消防控制室启动水泵供水灭火。 （2）洒水喷头：喷头可分为开启式和封闭式两种。它是喷水系统的重要组成部分。 ①封闭式喷头：可分为易熔合金式、双金属片式和玻璃球式三种。应用最多的是玻璃球式喷头。 火灾时，开启喷水是由感温部件（充液玻璃球）控制，当装有热敏液体的玻璃球达到动作温度（57、68、79、93、141、182、227、260℃）时，球内液体膨胀，使内压力增大，玻璃球炸裂，密封垫脱开，喷出压力水，由于压力降低压力开关动作，将水压信号变为电信号向喷淋泵控制装置发出启动信号，保证喷头有水喷出。同时，流动的消防水使主管道分支处的水流指...
