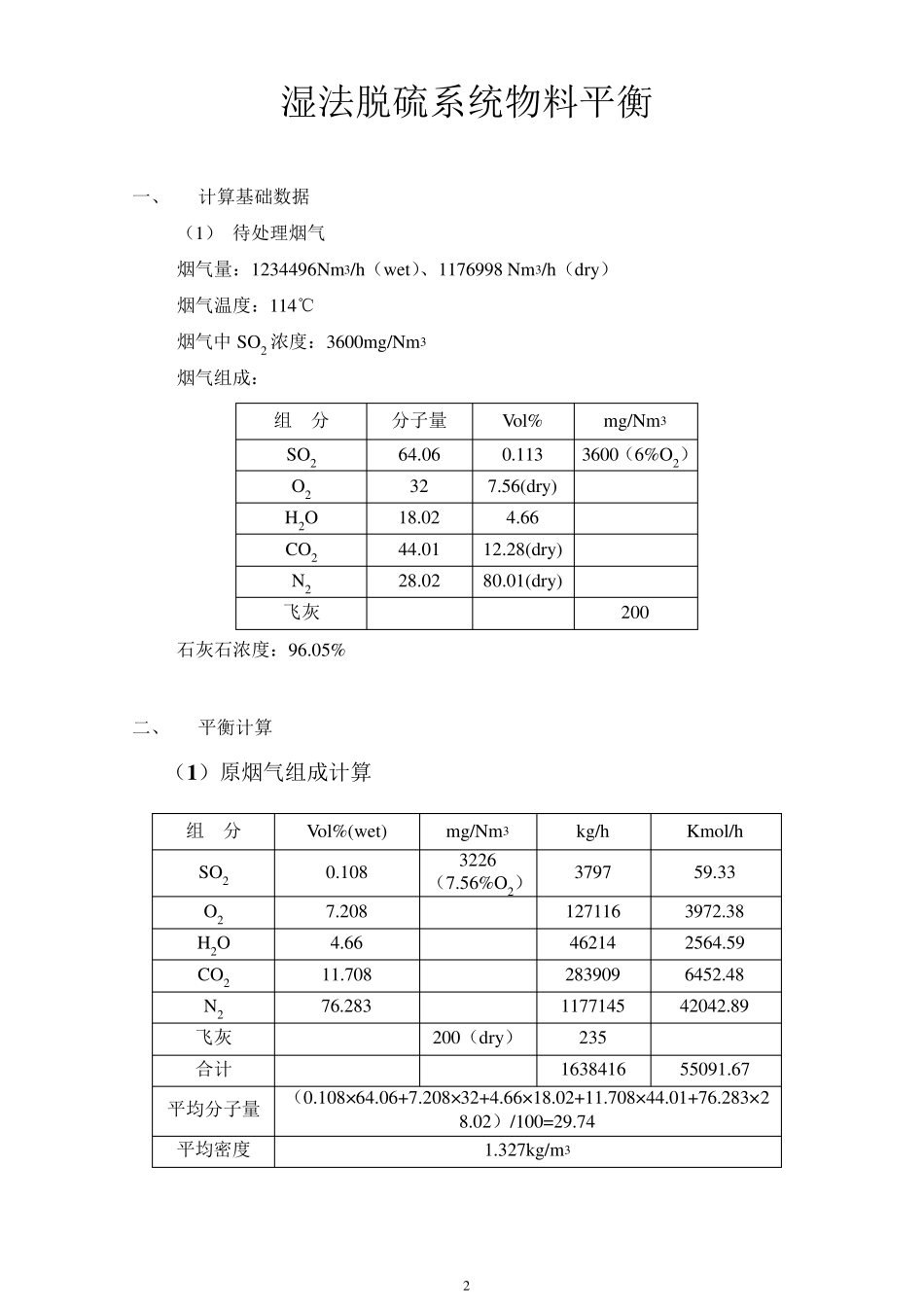

1 MMMMMMMM 2 湿法脱硫系统物料平衡 一、 计算基础数据 （1） 待处理烟气 烟气量：1234496Nm3/h（wet）、1176998 Nm3/h（dry） 烟气温度：114℃ 烟气中 SO2 浓度：3600mg/Nm3 烟气组成： 组 分 分子量 Vol% mg/Nm3 SO2 64.06 0.113 3600（6%O2） O2 32 7.56(dry) H2O 18.02 4.66 CO2 44.01 12.28(dry) N2 28.02 80.01(dry) 飞灰 200 石灰石浓度：96.05% 二、 平衡计算 （1 ）原烟气组成计算 组 分 Vol%(wet) mg/Nm3 kg/h Kmol/h SO2 0.108 3226（7.56%O2） 3797 59.33 O2 7.208 127116 3972.38 H2O 4.66 46214 2564.59 CO2 11.708 283909 6452.48 N2 76.283 1177145 42042.89 飞灰 200（dry） 235 合计 1638416 55091.67 平均分子量 （0.108×64.06+7.208×32+4.66×18.02+11.708×44.01+76.283×28.02）/100=29.74 平均密度 1.327kg/m3 3 （2）烟气量计算 1、①→ ②（增压风机出口 → GGH 出口）： 取GGH的泄漏率为0.5%，则GGH出口总烟气量为1234496 Nm3/h×（1-0.5%）=1228324Nm3/h=1629634kg/h 泄漏后烟气组分不变，但其质量分别减少了0.5%，见下表。 温度为70℃。 组 分 Vol%(wet) mg/Nm3 kg/h Kmol/h SO2 0.108 3226（7.56%O2） 3778 59.03 O2 7.208 126480 3952.52 H2O 4.66 45983 2551.78 CO2 11.708 282489 6420.22 N2 76.283 1171259 41832.68 飞灰 200 234 合计 1630224 54816.21 2、⑥→ ⑦（氧化空气）： 假设脱硫塔设计脱硫率为95.7%，即脱硫塔出口二氧化硫流量为3778×（1-95.7%）=163 kg/h，二氧化硫脱除量=（3778-163）/64.06=56.43kmol/h。 取O/S=4 需 空 气量=56.43×4/2/0.21=537.14kmol/h×28.86 （空 气分子 量）=15499.60kg/h，约 12000Nm3/h。 其中氧气量为537.14 kmol/h×0.21=112.80 kmol/h×32=3609.58kg/h 氮气量为537.14 kmol/h×0.79=424.34 kmol/h×28.02=11890.02kg/h。 氧化空气进口温度为20℃，进塔温度为80℃。 3、②→ ③（G G H 出口→ 脱硫塔出口）： 烟气蒸发水量计算： 1）假设烟气进塔温度为70℃，在塔内得到充分换热，出口温度为40℃。由物性数据及烟气中的组分，可计算出进口烟气的比热约为0.2536kcal/kg.℃，Cp（40℃）=0.2520 kcal/kg.℃。 Cp 烟气=（0.2536+0.2520）/2=0.2528 kcal/kg.℃ 氧化空气进口温度为80℃，其比热约为0.2452...
