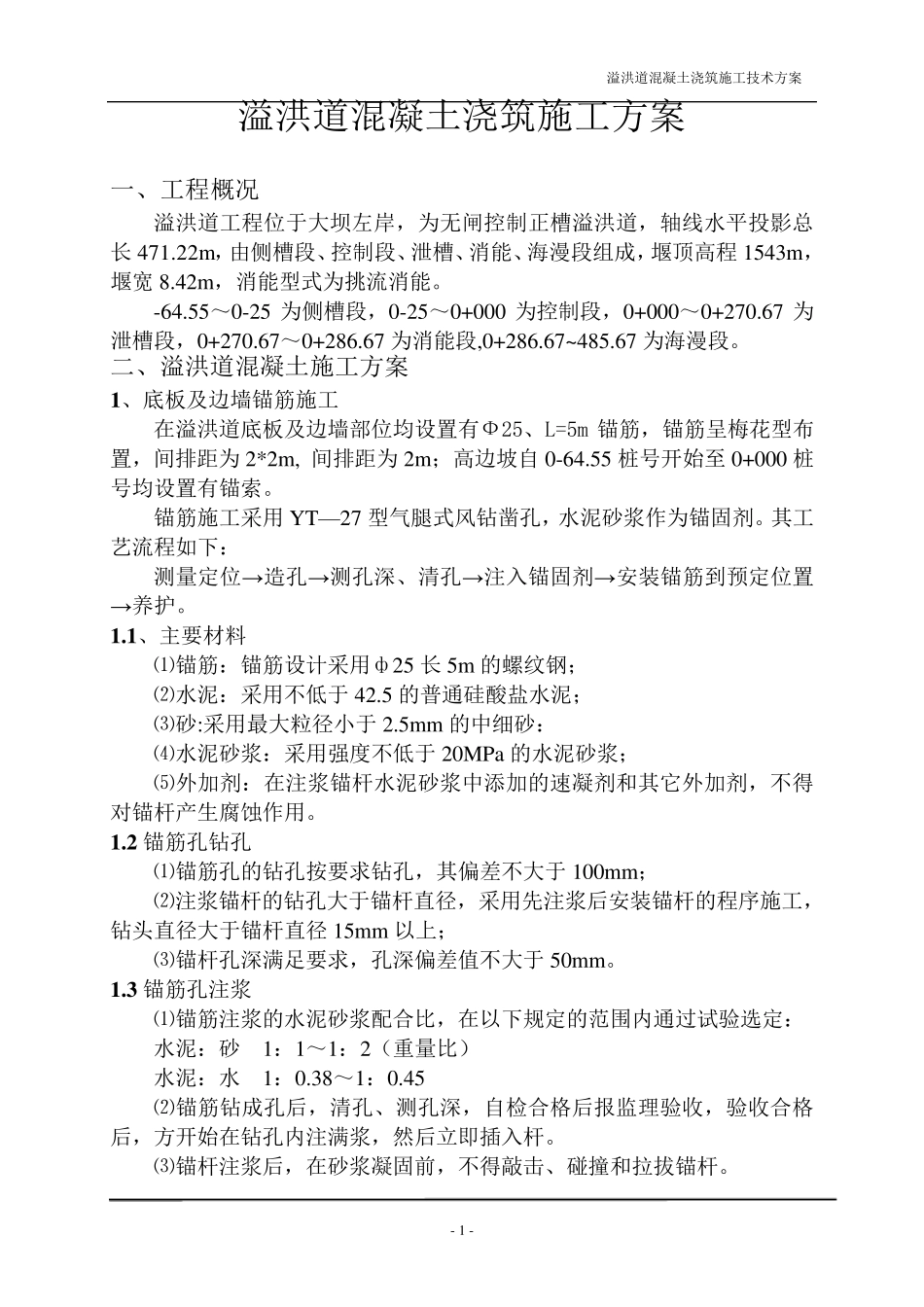

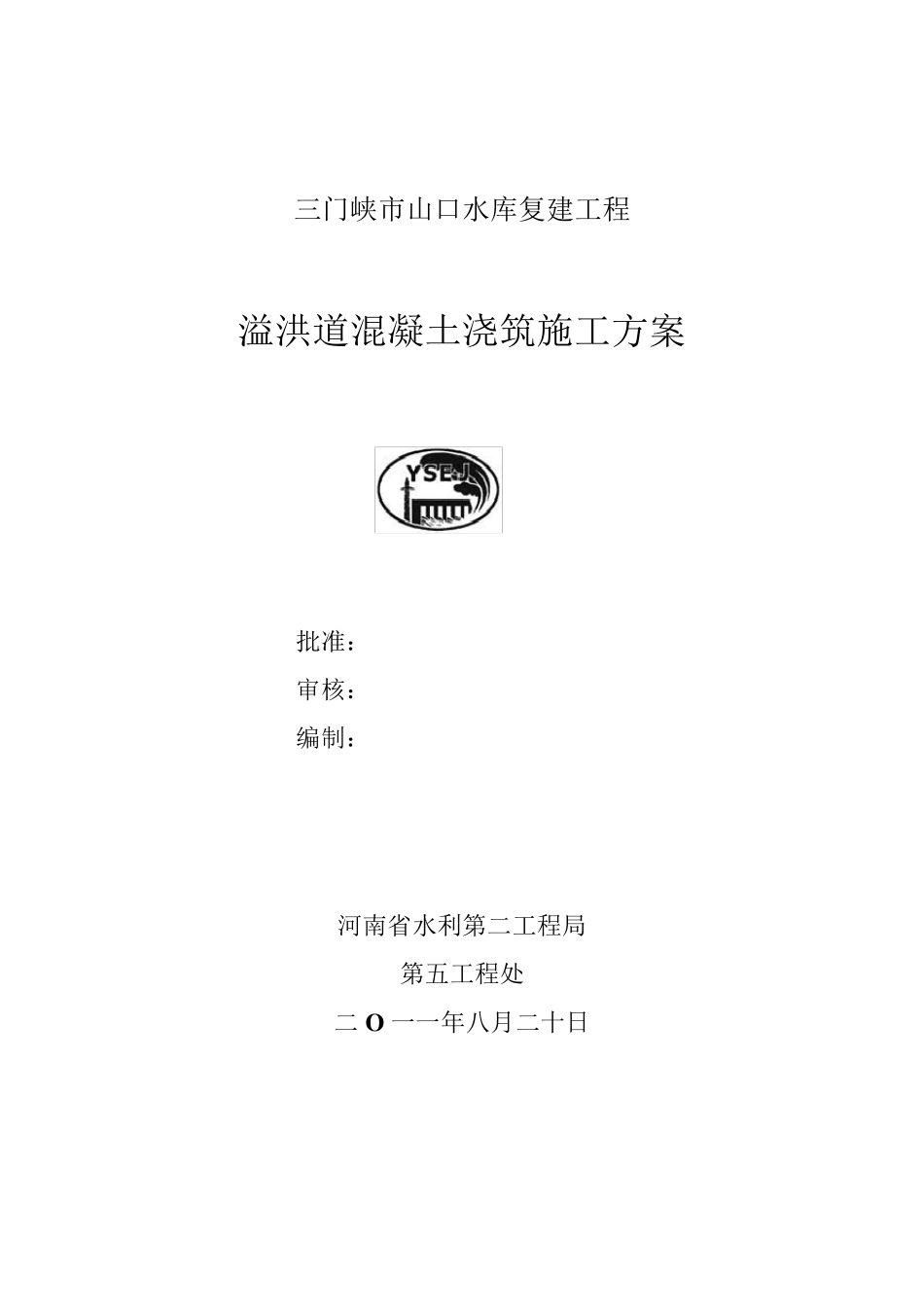

三门峡市山口水库复建工程 溢洪道混凝土浇筑施工方案 批准： 审核： 编制： 河南省水利第二工程局 第五工程处 二O 一一年八月二十日 溢洪道混凝土浇筑施工技术方案 - 1 - 溢洪道混凝土浇筑施工方案 一、工程概况 溢洪道工程位于大坝左岸，为无闸控制正槽溢洪道，轴线水平投影总长471.22m，由侧槽段、控制段、泄槽、消能、海漫段组成，堰顶高程1543m，堰宽8.42m，消能型式为挑流消能。 -64.55～0-25 为侧槽段，0-25～0+000 为控制段，0+000～0+270.67 为泄槽段，0+270.67～0+286.67 为消能段,0+286.67~485.67 为海漫段。 二、溢洪道混凝土施工方案 1 、底板及边墙锚筋施工 在溢洪道底板及边墙部位均设置有Ф25、L=5m 锚筋，锚筋呈梅花型布置，间排距为2*2m, 间排距为2m；高边坡自 0-64.55 桩号开始至 0+000 桩号均设置有锚索。 锚筋施工采用 YT—27 型气腿式风钻凿孔，水泥砂浆作为锚固剂。其工艺流程如下： 测量定位→造孔→测孔深、清孔→注入锚固剂→安装锚筋到预定位置→养护。 1 .1 、主要材料 ⑴锚筋：锚筋设计采用ф25 长5m 的螺纹钢； ⑵水泥：采用不低于42.5 的普通硅酸盐水泥； ⑶砂:采用最大粒径小于2.5mm 的中细砂： ⑷水泥砂浆：采用强度不低于20MPa 的水泥砂浆； ⑸外加剂：在注浆锚杆水泥砂浆中添加的速凝剂和 其它 外加剂，不得对 锚杆产 生 腐 蚀 作用。 1 .2 锚筋孔钻孔 ⑴锚筋孔的钻孔按 要求 钻孔，其偏 差 不大于100mm； ⑵注浆锚杆的钻孔大于锚杆直 径，采用先 注浆后 安装锚杆的程序 施工，钻头 直 径大于锚杆直 径15mm 以 上 ； ⑶锚杆孔深满 足 要求 ，孔深偏 差 值 不大于50mm。 1 .3 锚筋孔注浆 ⑴锚筋注浆的水泥砂浆配 合 比 ，在以 下规 定的范 围 内 通过 试 验 选 定： 水泥：砂 1：1～1：2（ 重 量比 ） 水泥：水 1：0.38～1：0.45 ⑵锚筋钻成孔后 ，清孔、测孔深，自检 合 格 后 报 监 理 验 收 ，验 收 合 格后 ，方开始在钻孔内 注满 浆，然 后 立 即 插 入杆。 ⑶锚杆注浆后 ，在砂浆凝固前 ，不得 敲 击 、碰 撞 和 拉 拔 锚杆。 溢洪道混凝土浇筑施工技术方案 - 2 - 2 混凝土浇筑施工方法 2 .1 主要材料 2 .1 .1 水泥 ⑴本分部工程采用海螺水泥有限公司袋装水泥。 ⑵验货：每批水泥到货时均附有出厂合格证和复检资料，并按规定对水泥进行抽样检...
