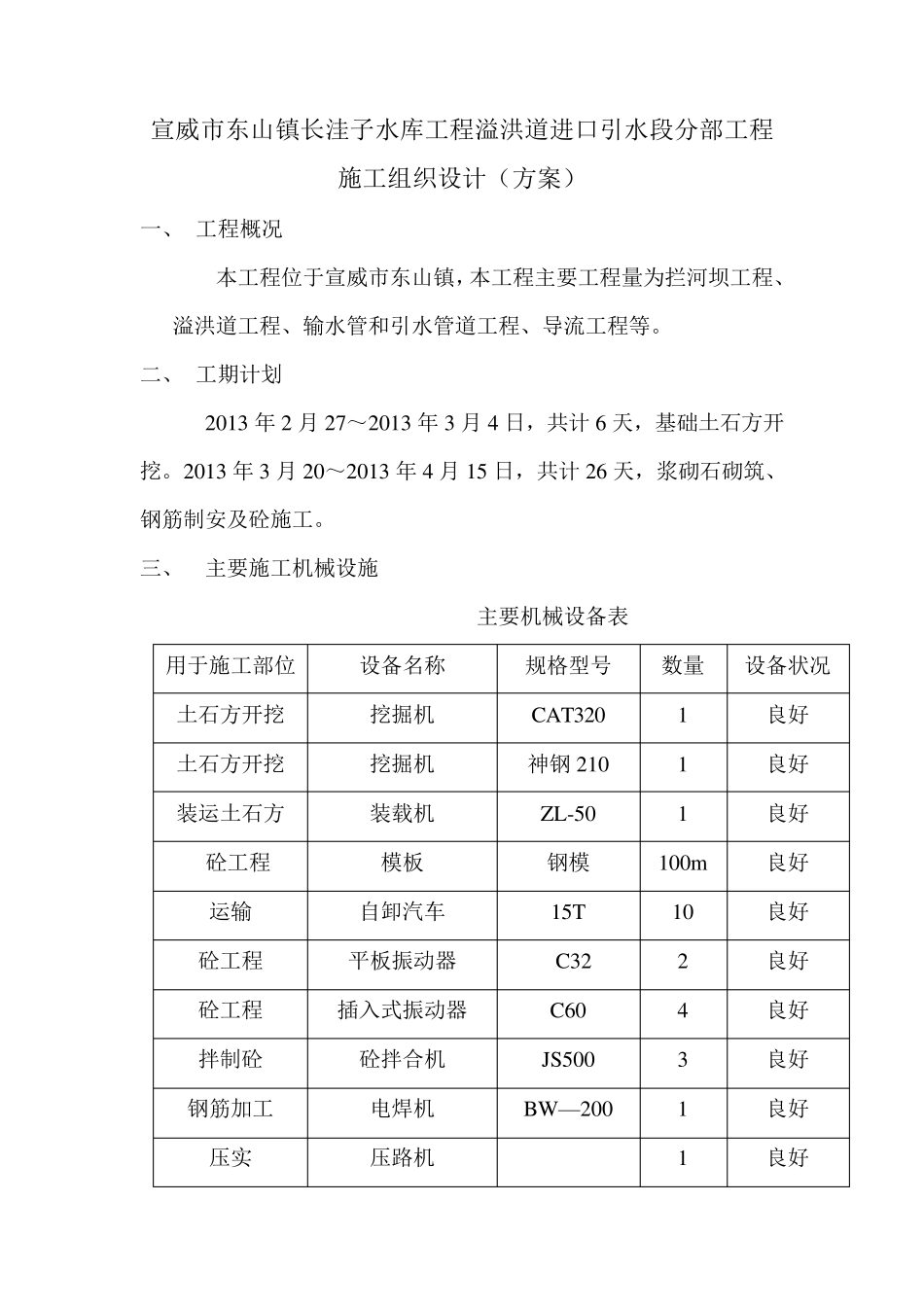

宣威市东山镇长洼子水库工程溢洪道进口引水段分部工程施工组织设计（方案） 一、 工程概况 本工程位于宣威市东山镇，本工程主要工程量为拦河坝工程、溢洪道工程、输水管和引水管道工程、导流工程等。 二、 工期计划 2013 年 2 月 27～2013 年 3 月 4 日，共计6 天，基础土石方开挖。2013 年 3 月 20～2013 年 4 月 15 日，共计26 天，浆砌石砌筑、钢筋制安及砼施工。 三、 主要施工机械设施 主要机械设备表 用于施工部位 设备名称 规格型号 数量 设备状况 土石方开挖 挖掘机 CAT320 1 良好 土石方开挖 挖掘机 神钢 210 1 良好 装运土石方 装载机 ZL-50 1 良好 砼工程 模板 钢模 100m 良好 运输 自卸汽车 15T 10 良好 砼工程 平板振动器 C32 2 良好 砼工程 插入式振动器 C60 4 良好 拌制砼 砼拌合机 JS500 3 良好 钢筋加工 电焊机 BW—200 1 良好 压实 压路机 1 良好 四、施工方案 1 、基础土石方开挖 1）土方开挖 土方开挖前，根据设计图纸，结合施工场地的实际地形、地质情况，对其位置、方向、长度、高程进行复核，定出方向桩人工配合挖掘机开挖，边坡预留20cm 改用人工清理。 （1）开挖工艺流程 施工测量放样→场地清理→临时排水系统→分层开挖→自卸汽车运输→人工修整→验收。 （2）施工测量 进场后根据监理单位提供的施工区范围内导线点及水准点的基本数据建立工程测量控制网，以保证施工放样、定位的准确性；每开挖一个单元前，进行边线及高程放样。 （3）施工清理 对测量出的清理范围，用人工或机械清除该范围内的全部有碍物，范围外的清理按监理单位要求进行。 （4）土方开挖 场地清理完成后，采用1.2m³反 铲 挖机开挖，15t 自卸汽车运输，土方运至 指 定的弃 碴 场。 （5）弃 碴 场 开挖料 运至 弃 碴 场后，分区堆 放，并 保持 渣 料 堆 体 的边坡稳 定，并 有良 好 的自由 排水措 施。 2）石方开挖 （1）根据岩石的开挖难易，确定开挖方法。石质挖方边坡采用风钻或破碎锤破碎，对风化严重节理发育的岩层采用小挖掘机直接开挖，保证边坡稳定。对于高边坡开挖施工，按图纸设置开挖平台，每台从上向下同时完成边坡防护工程。 （2）施工中确定边坡的危险区，采取有效的措施防止人、畜、建筑物和其它公共设施受到危害和损失。在危险区的边界设置明显的标志，建立警戒线，防止滚石。 2、浆砌石砌筑 ...
