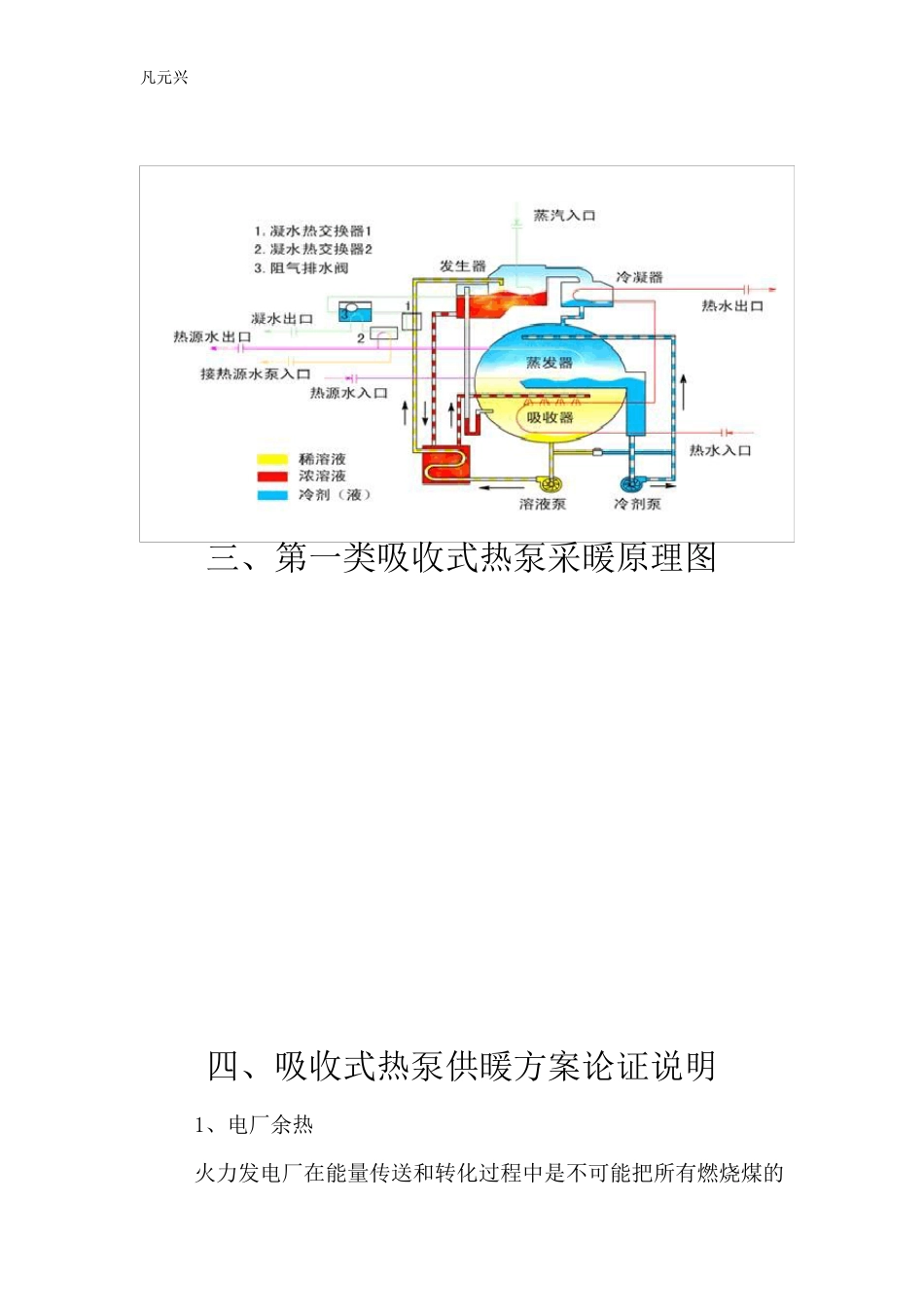

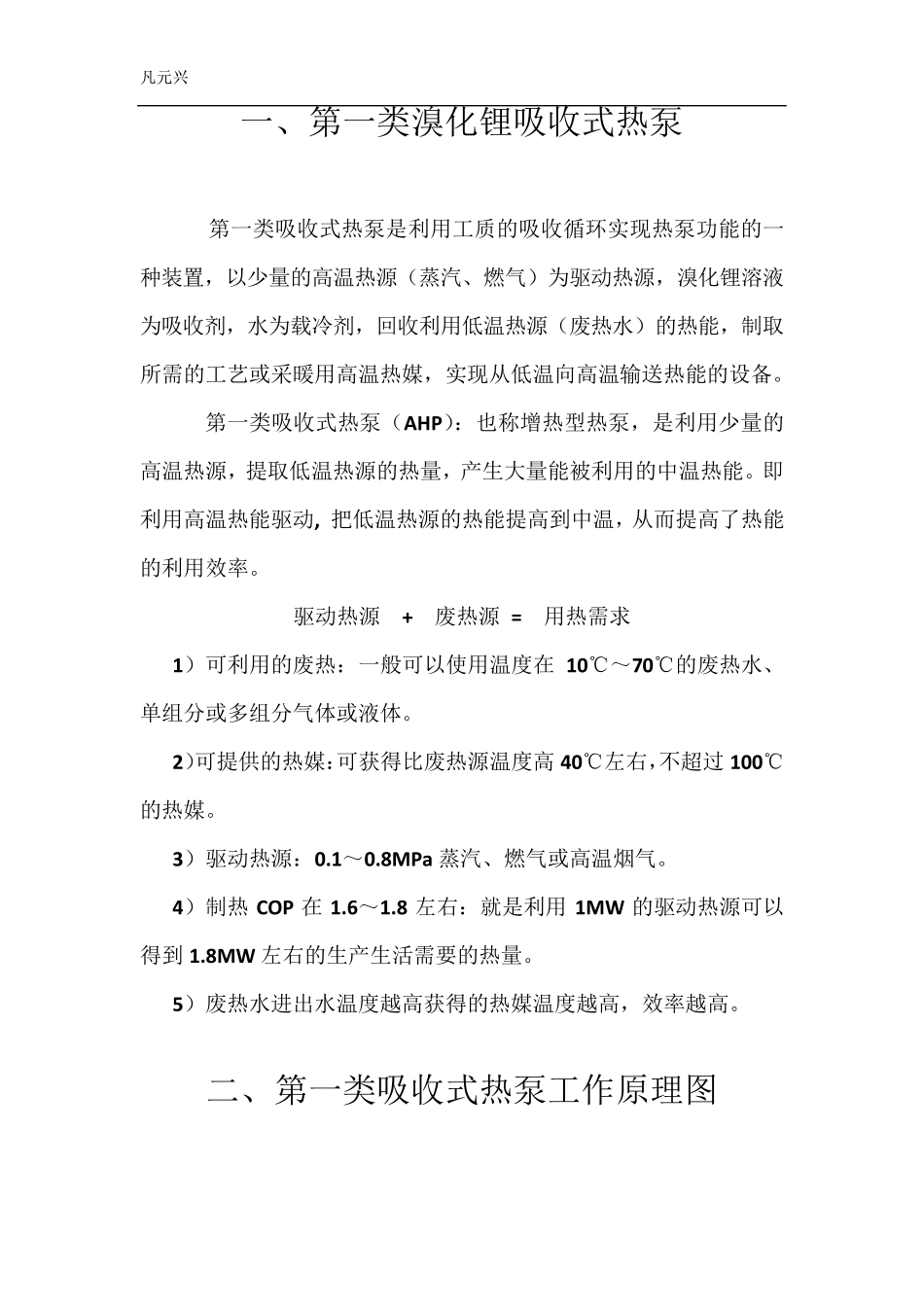

凡元兴 第一类溴化锂吸收式 热泵介绍 凡元兴 一、第一类溴化锂吸收式热泵 第一类吸收式热泵是利用工质的吸收循环实现热泵功能的一种装置，以少量的高温热源（蒸汽、燃气）为驱动热源，溴化锂溶液为吸收剂，水为载冷剂，回收利用低温热源（废热水）的热能，制取所需的工艺或采暖用高温热媒，实现从低温向高温输送热能的设备。 第一类吸收式热泵（AHP）：也称增热型热泵，是利用少量的高温热源，提取低温热源的热量，产生大量能被利用的中温热能。即 利用高温热能驱动, 把低温热源的热能提高到中温，从而提高了热能的利用效率。 驱动热源 + 废热源 = 用热需求 1）可利用的废热：一般可以使用温度在10℃～70℃的废热水、单组分或多组分气体或液体。 2）可提供的热媒：可获得比废热源温度高40℃左右，不超过 100℃的热媒。 3）驱动热源：0.1～0.8MPa蒸汽、燃气或高温烟气。 4）制热COP 在1.6～1.8 左右：就是利用1MW 的驱动热源可以得到1.8MW 左右的生产生活需要的热量。 5）废热水进出水温度越高获得的热媒温度越高，效率越高。 二、第一类吸收式热泵工作原理图 凡元兴 三、第一类吸收式热泵采暖原理图 四、吸收式热泵供暖方案论证说明 1、电厂余热 火力发电厂在能量传送和转化过程中是不可能把所有燃烧煤的凡 元 兴 能 量 转 化 成 电 能 的 。 按1Kg 标 煤 （ 7000 kcal/Kg） 发 电3 度 电 (860 kcal/KW)考 虑 ， 发 电 厂 的 煤 的 能 量 只 有 35%左 右 转 化 成 为 电 能 时 。 除去 设 备 及 管 道 能 量 损 失 ， 电 厂 无 论 是 水 冷 还 是 空 冷 ， 都 将 冷 凝 热 排 入大 气 ， 近 60%的 能 量 通 过 锅 炉 烟 筒 和 汽 轮 机 凝 汽 器 的 循 环 冷 却 水 排 放到 环 境 当 中 。 排 放 到 环 境 中 的 能 量 其 中 乏 汽 造 成 比 例 非 常 大 ， 如 果 机 组 容 量为 25MW,那 么 循 环 水 量 每 天 为 2424t， 如 果 温 升 为 8～ 10 度 ， 那 么 每年 向 大 气 中 排 放 掉 的 热 量 相 当 于 3.4 万 吨 标 煤 的 发 热 量 。 热 力 学 第 二 定 律 告 诉 我 们 ， 一 个 巨 大 的 热 量 损 失 时 热 机 生 产 过程 中 不 可 避 免 的 ， 因 此 只 有 通 过 其 他 ...
