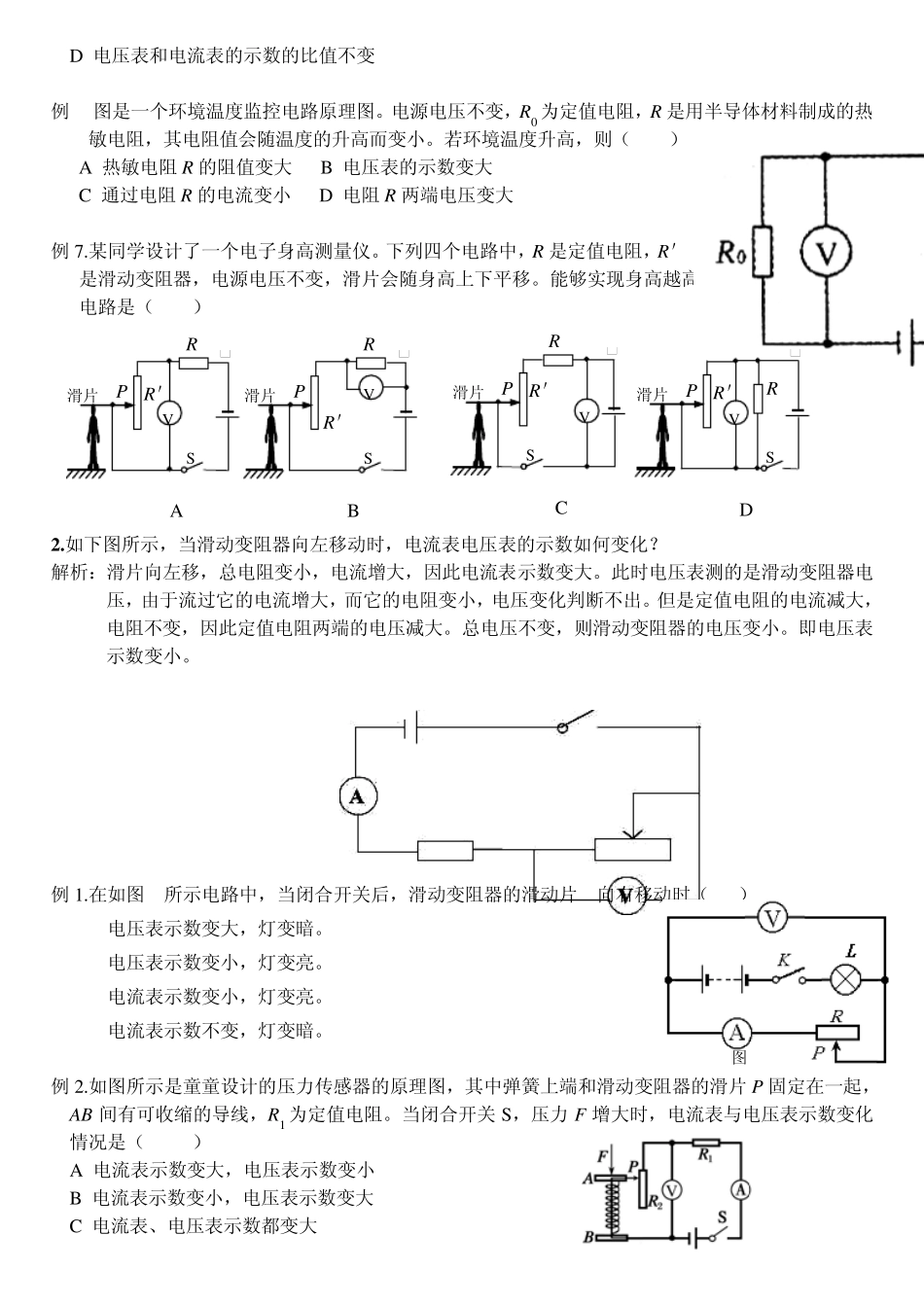

滑动变阻器专项练习 一、串联（串联电路中：电阻大的，分担的电压大；电阻增大时，分担的电压增大。） 1 .如下图所示，当滑动变阻器向左移动时，电流表电压表的示数如何变化？ 解析：当滑动变阻器向左移动时，接入电路电阻变小，电路总电阻变小，电流变大，即电流表示数变大，而定值电阻不变。根据欧姆定律 U =IR，因此电压表示数变大。 例 1.图所示的电路中，电源两端电压保持不变。开关 S 闭合，灯 L 正常发光，将滑动变阻器的滑片 P向右滑动，则下列说法中正确的是（ ） A.电压表的示数变大，灯 L 变亮 B.电压表的示数变小，灯 L 变暗 C.电流表的示数变大，灯 L 变暗 D.电流表的示数变小，灯 L 变亮 例 2.如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动过程中（ ） A. 滑动电阻器阻值变大 B. 灯泡亮度变大 C. 电流表示数变小 D. 电压表示数变小 例 3.在如图 4所示电路中，当闭合开关后，滑动变阻器的滑动片 P向右移动时（ ） A.电流表示数变大，灯变暗。 B.电流表示数变小，灯变亮。 C.电压表示数不变，灯变亮。 D.电压表示数不变，灯变暗。 例 4.某酒精浓度检测仪器的电路如图甲所示，图中 R 为气敏电阻，其阻值 R 与酒精浓度 β 的变化关系如图乙所示，已知 R0 为定值电阻，电源电压恒定不变。则下列判断正确的是（ ） 例 5.如图所示电路中，电源电压不变，R1 为定值电阻，R 为滑动变阻器，闭合开关 S，当滑动变阻器的滑片 P 向左移动时，下列判断正确的是（ ） A.电压表示数变小，电流表示数变大 B.电压表示数变小，电流表示数变小 C.电压表示数变大，电流表示数变小 A. 酒精浓度增大时，电压表示数变小 B. 酒精浓度减小时，电流表示数变大 C. 酒精浓度增大时，电路消耗的总功率变小 D. 无论酒精浓度怎样变化，电压表与电流表示数的比值不变 图 3 D.电压表和电流表的示数的比值不变 例 6.图是一个环境温度监控电路原理图。电源电压不变，R 0 为定值电阻，R 是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。若环境温度升高，则（ ） A.热敏电阻 R 的阻值变大 B.电压表的示数变大 C.通过电阻 R 的电流变小 D.电阻 R 两端电压变大 例 7.某同学设计了一个电子身高测量仪。下列四个电路中，R 是定值电阻，R ＇是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是...
