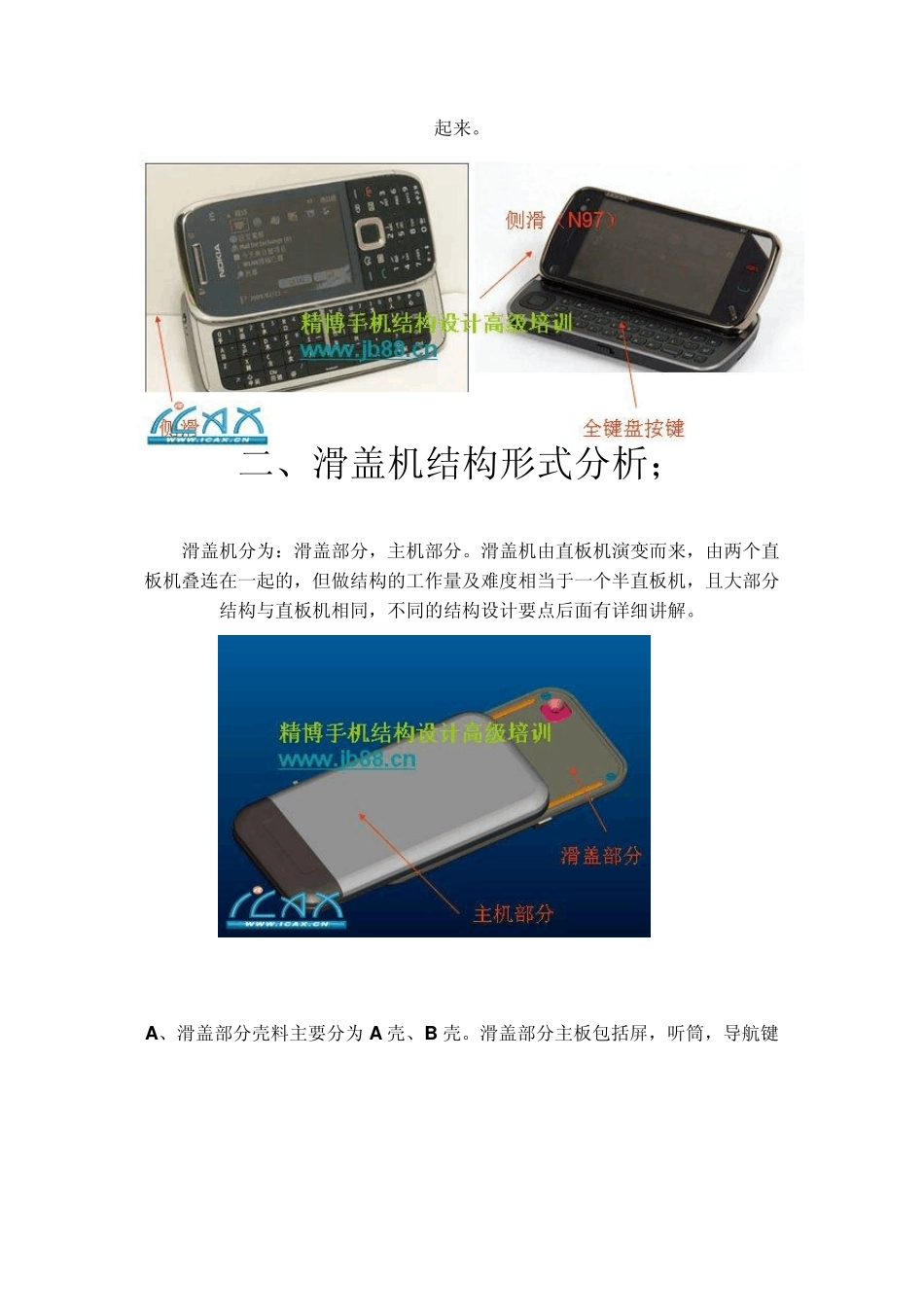

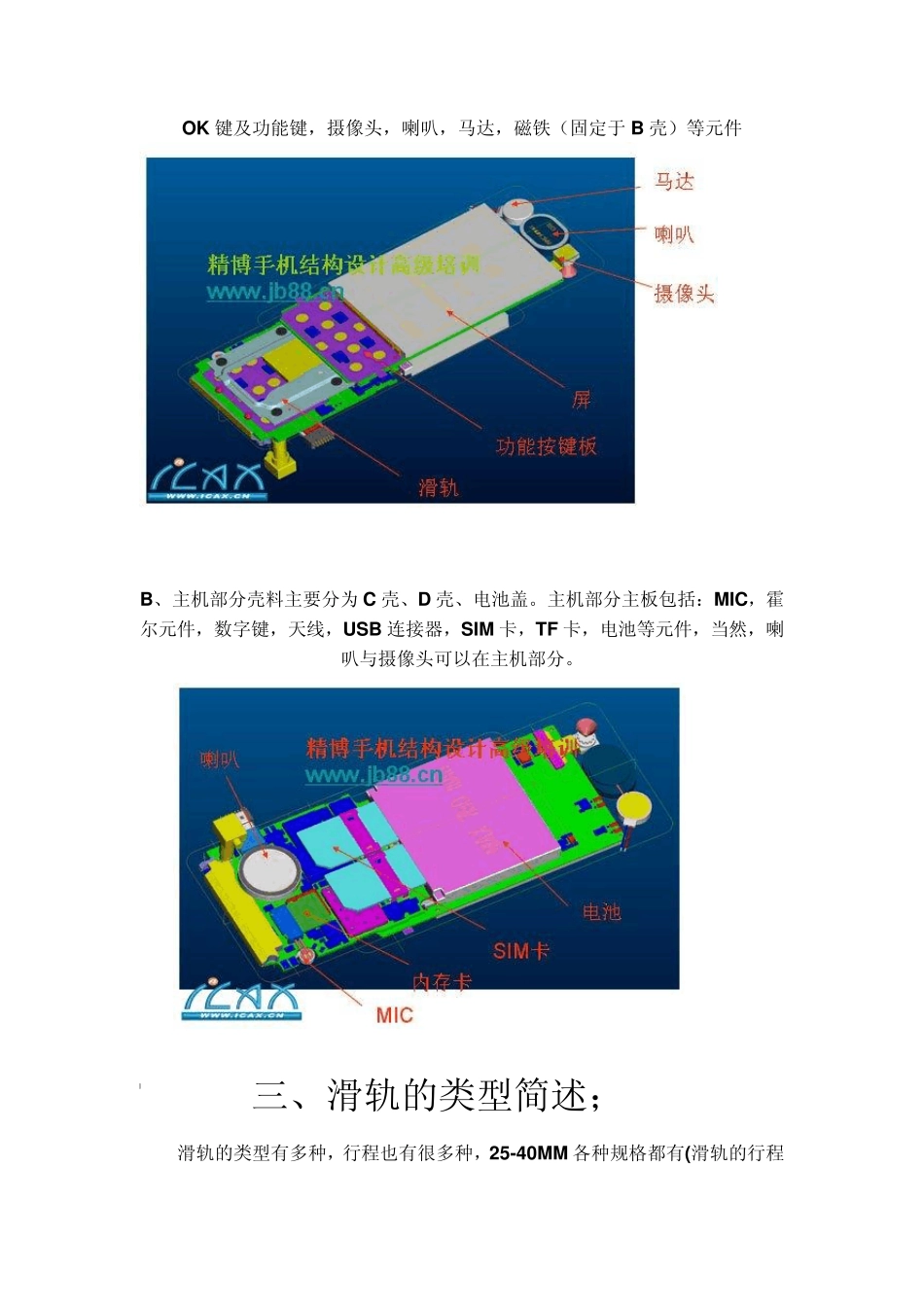

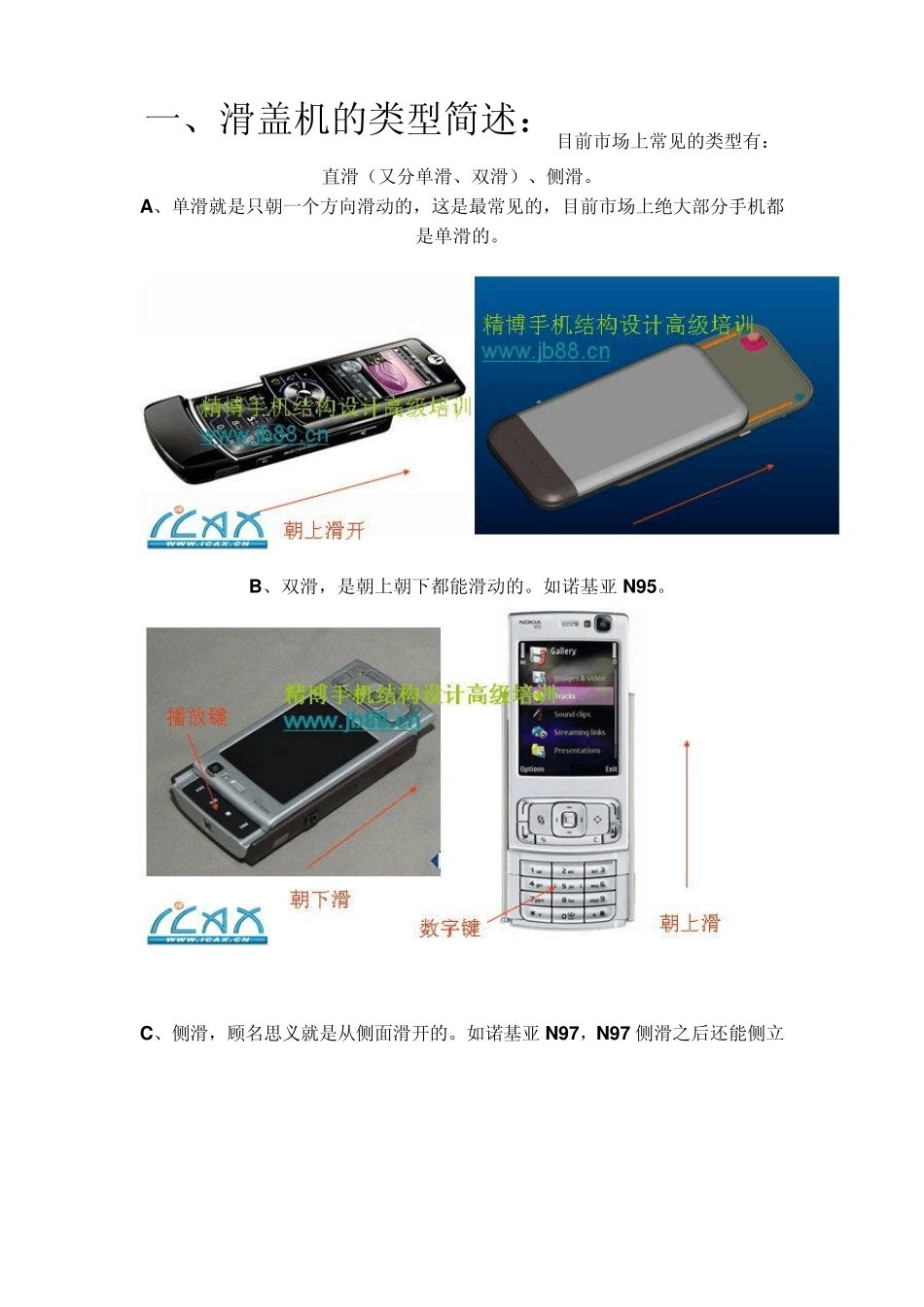

一、滑盖机的类型简述：目前市场上常见的类型有：直滑（又分单滑、双滑）、侧滑。 A、单滑就是只朝一个方向滑动的，这是最常见的，目前市场上绝大部分手机都是单滑的。 B 、双滑，是朝上朝下都能滑动的。如诺基亚 N 95。 C 、侧滑，顾名思义就是从侧面滑开的。如诺基亚 N 97，N 97 侧滑之后还能侧立起来。 二、滑盖机结构形式分析； 滑盖机分为：滑盖部分，主机部分。滑盖机由直板机演变而来，由两个直板机叠连在一起的，但做结构的工作量及难度相当于一个半直板机，且大部分结构与直板机相同，不同的结构设计要点后面有详细讲解。 A、滑盖部分壳料主要分为 A 壳、B 壳。滑盖部分主板包括屏，听筒，导航键OK 键及功能键，摄像头，喇叭，马达，磁铁（固定于B 壳）等元件 B、主机部分壳料主要分为 C 壳、D 壳、电池盖。主机部分主板包括：MIC，霍尔元件，数字键，天线，USB 连接器，SIM 卡，TF 卡，电池等元件，当然，喇叭与摄像头可以在主机部分。 三、滑轨的类型简述； 滑轨的类型有多种，行程也有很多种，25-40MM 各种规格都有(滑轨的行程决定了数字键的宽度，建议单个数字键的宽度≥5.0），滑轨厚度2.0-4.0MM。以下用图片说明并适当解释。 A、普通单滑滑轨 B、单滑滑轨。 C、双滑滑轨。 四、滑盖机中的主要间隙及厚度分配。 A、主要间隙有：B 壳与C 壳的间隙0.3-0.4MM。 B、厚度分配，以假纯平为例（每款机可能不同，不能对号入座，灵活处理）。 1、PET 片厚0.20，与A 壳通过双面胶连接，双面胶厚0.15，PET 与屏间隙0.15 2、A 壳料厚≥1.40，触摸屏底面与B 壳间隙0.30。 3、B 壳是厚0.50 的不锈钢（与滑轨上部共用）。 4、BC 壳间隙0.40，C 壳料厚≥1.20， D 壳料厚≥1.40 5、C 壳与电池底间隙0.10，电池与电池盖间隙0.15，电池盖料厚≥1.00 五、滑轨的固定结构设计。 滑轨是一个整体，但分成两部分。一部分固定在 B 壳，一部分固定在 C壳。 A、滑轨固定于 B 壳。注意：A 面（B 壳上）与滑轨的 B 面平齐（如图所示）。 1、左右两侧避开滑轨活动部分至少 0.20。 2、上下间隙0.10， Z向间隙0 配。 3、滑轨四角做防撞塞，材料TPU，起缓冲作用，防止滑轨撞击壳体。与滑轨过盈 0.10，常用固定方式用扣强拉（与USB 塞固定方式类似）。 4、滑轨通过机牙螺丝固定在 B 壳上。螺丝常用 M1.40，螺丝帽直径 3.0左右，厚0.50，滑轨螺丝帽位置壳体胶位≥0.7。 B、滑轨固定于C...
