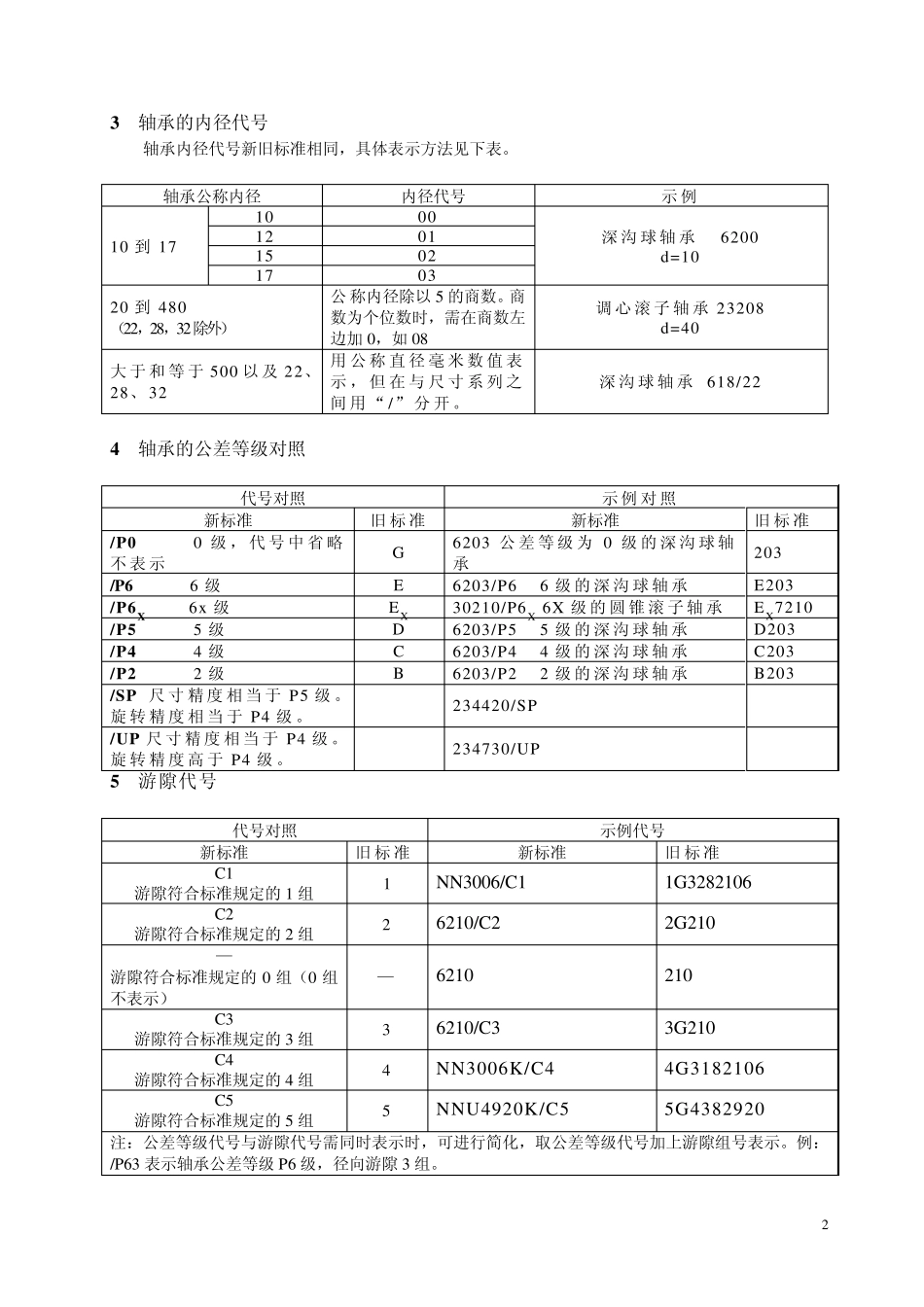

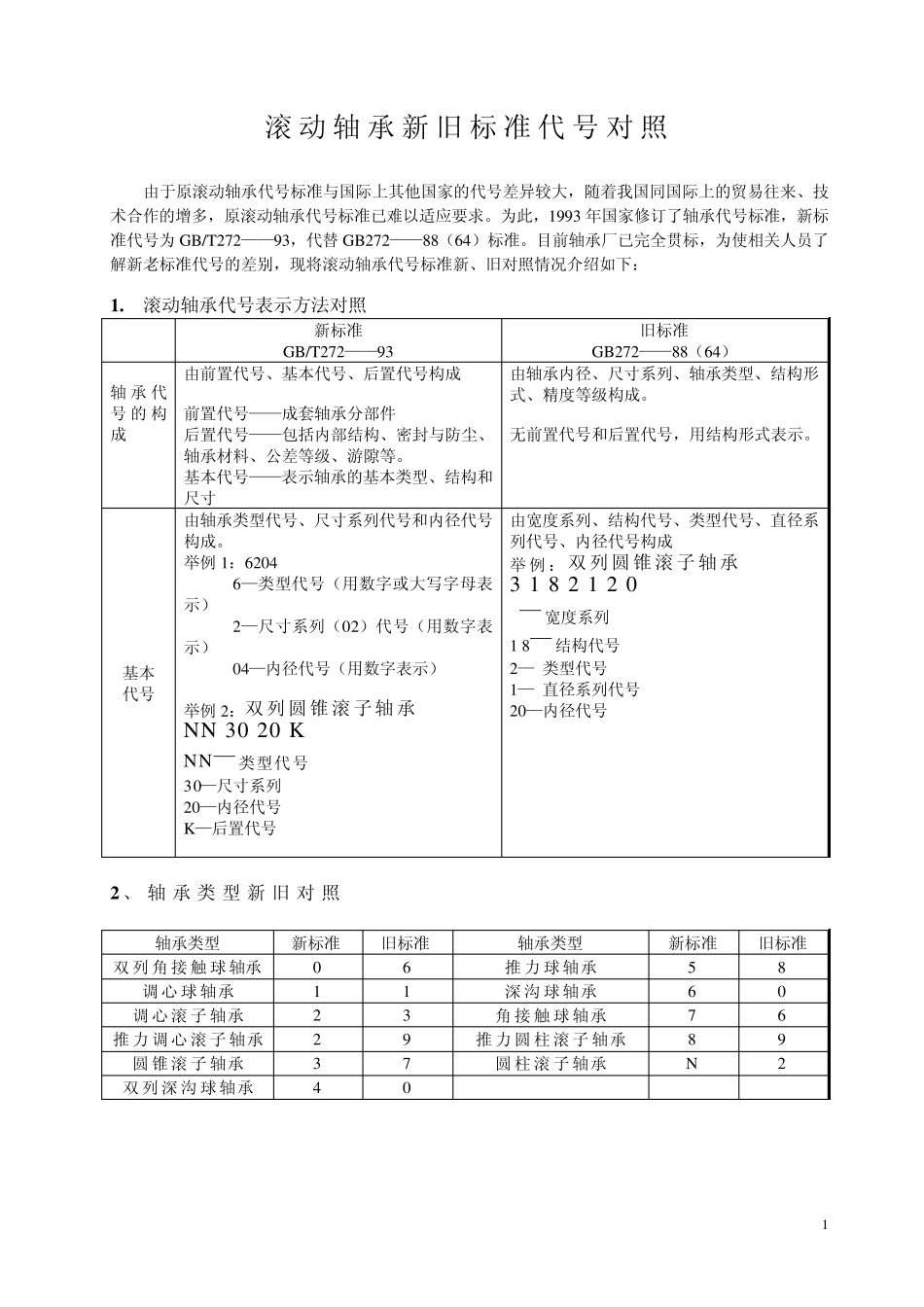

1 滚动轴承新旧标准代号对照 由于原滚动轴承代号标准与国际上其他国家的代号差异较大,随着我国同国际上的贸易往来、技术合作的增多,原滚动轴承代号标准已难以适应要求。为此,1993 年国家修订了轴承代号标准,新标准代号为GB/T272——93,代替 GB272——88(64)标准。目前轴承厂已完全贯标,为使相关人员了解新老标准代号的差别,现将滚动轴承代号标准新、旧对照情况介绍如下: 1 . 滚动轴承代号表示方法对照 新标准 GB/T272——93 旧标准 GB272——88(64) 轴承代号的构成 由前置代号、基本代号、后置代号构成 前置代号——成套轴承分部件 后置代号——包括内部结构、密封与防尘、轴承材料、公差等级、游隙等。 基本代号——表示轴承的基本类型、结构和尺寸 由轴承内径、尺寸系列、轴承类型、结构形式、精度等级构成。 无前置代号和后置代号,用结构形式表示。 基本 代号 由轴承类型代号、尺寸系列代号和内径代号构成。 举例 1:6204 6—类型代号(用数字或大写字母表示) 2—尺寸系列(02)代号(用数字表示) 04—内径代号(用数字表示) 举例 2:双 列 圆 锥 滚子 轴承 NN 30 20 K NN— 类型代号 30—尺寸系列 20—内径代号 K—后置代号 由宽度系列、结构代号、类型代号、直径系列代号、内径代号构成 举 例 : 双 列 圆 锥 滚子 轴承 3 1 8 2 1 2 0 3— 宽度系列 1 8— 结构代号 2— 类型代号 1— 直径系列代号 20—内径代号 2 、轴承类 型 新旧对照 轴承类型 新标准 旧标准 轴承类型 新标准 旧标准 双 列 角 接 触 球 轴承 0 6 推 力 球 轴承 5 8 调 心 球 轴承 1 1 深 沟 球 轴承 6 0 调 心 滚子 轴承 2 3 角 接 触 球 轴承 7 6 推 力 调 心 滚子 轴承 2 9 推 力 圆 柱 滚子 轴承 8 9 圆 锥 滚子 轴承 3 7 圆 柱 滚子 轴承 N 2 双 列 深 沟 球 轴承 4 0 2 3 轴承的内径代号 轴承内径代号新旧标准相同,具体表示方法见下表。 轴承公称内径 内径代号 示例 10 到17 10 00 深沟球轴承 6200 d=10 12 01 15 02 17 03 20 到480 (22,28,32除外) 公称内径除以5 的商数。商数为个位数时,需在商数左边加0,如08 调心滚子轴承23208 d=40 大于和等于500 以及22、28、32 用公称直径毫米数值表示,但在与尺寸系列之间用“/”分开。 深沟球轴承 618...
