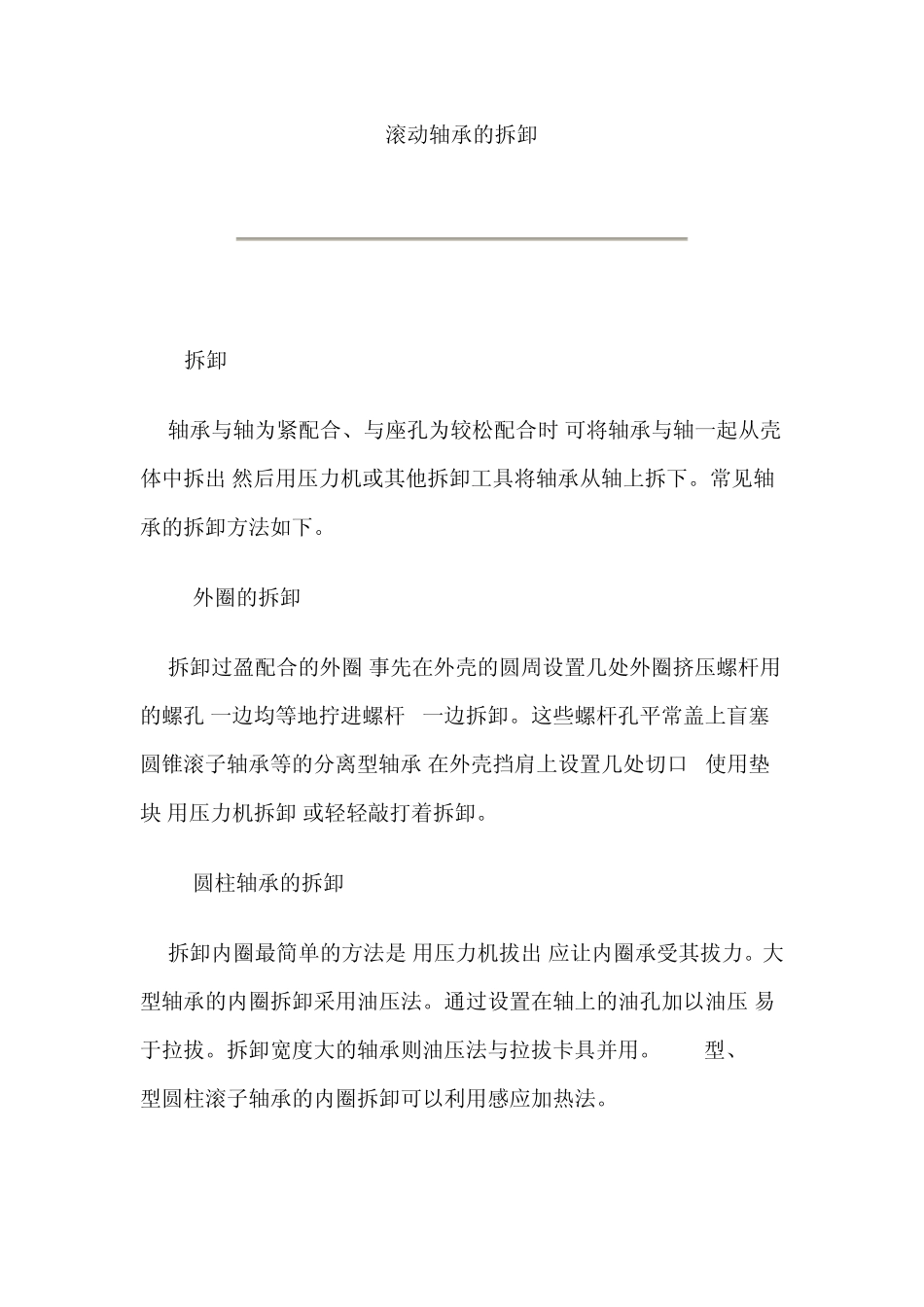

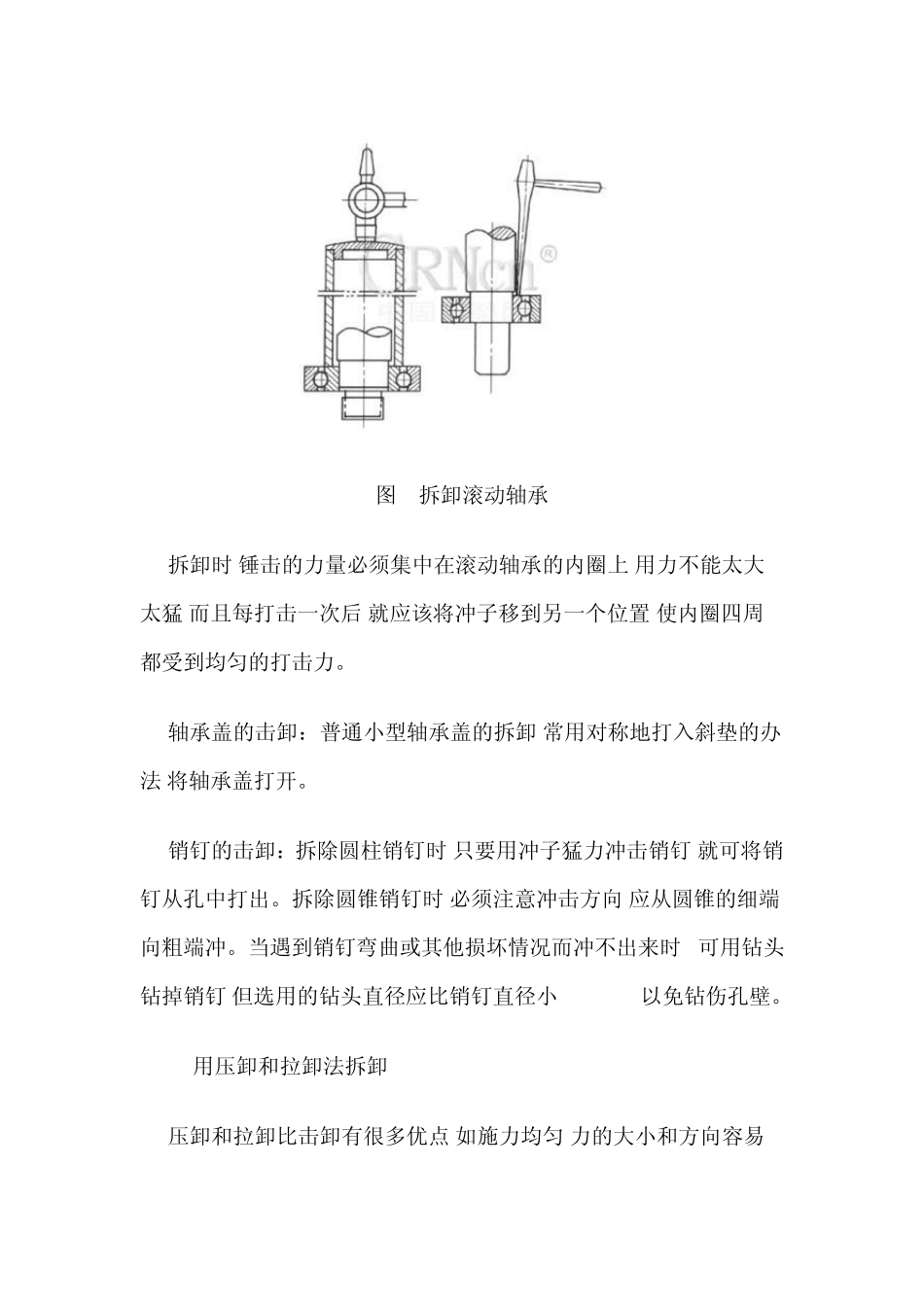

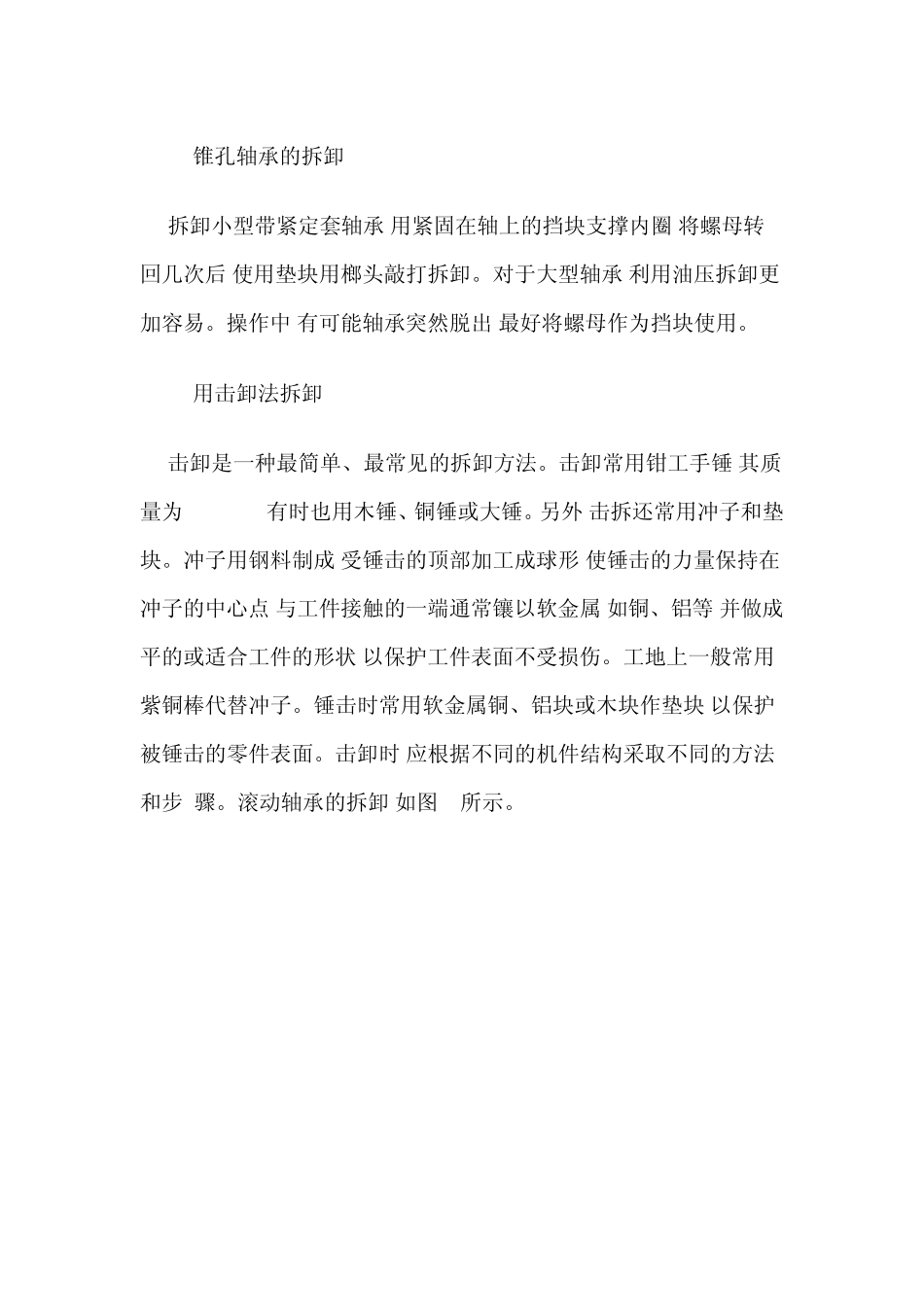

滚动轴承的拆卸 1.拆卸 轴承与轴为紧配合、与座孔为较松配合时,可将轴承与轴一起从壳 体中拆出,然后用压力机或其他拆卸工具将轴承从轴上拆下。常见轴 承的拆卸方法如下。 (1)外圈的拆卸 拆卸过盈配合的外圈,事先在外壳的圆周设置几处外圈挤压螺杆用 的螺孔,一边均等地拧进螺杆, 一边拆卸。这些螺杆孔平常盖上盲塞, 圆锥滚子轴承等的分离型轴承,在外壳挡肩上设置几处切口, 使用垫 块,用压力机拆卸,或轻轻敲打着拆卸。 (2)圆柱轴承的拆卸 拆卸内圈最简单的方法是,用压力机拔出,应让内圈承受其拔力。大 型轴承的内圈拆卸采用油压法。通过设置在轴上的油孔加以油压,易 于拉拔。拆卸宽度大的轴承则油压法与拉拔卡具并用。NU 型、NJ 型圆柱滚子轴承的内圈拆卸可以利用感应加热法。(3)锥孔轴承的拆卸 拆卸小型带紧定套轴承,用紧固在轴上的挡块支撑内圈,将螺母转 回几次后,使用垫块用榔头敲打拆卸。对于大型轴承,利用油压拆卸更 加容易。操作中,有可能轴承突然脱出,最好将螺母作为挡块使用。 (4)用击卸法拆卸 击卸是一种最简单、最常见的拆卸方法。击卸常用钳工手锤,其质 量为 0.5~l kg;有时也用木锤、铜锤或大锤。另外,击拆还常用冲子和垫 块。冲子用钢料制成,受锤击的顶部加工成球形,使锤击的力量保持在 冲子的中心点,与工件接触的一端通常镶以软金属,如铜、铝等,并做成 平的或适合工件的形状,以保护工件表面不受损伤。工地上一般常用 紫铜棒代替冲子。锤击时常用软金属铜、铝块或木块作垫块,以保护 被锤击的零件表面。击卸时,应根据不同的机件结构采取不同的方法 和步 骤。滚动轴承的拆卸,如图 1 所示。图 1 拆卸滚动轴承 拆卸时,锤击的力量必须集中在滚动轴承的内圈上,用力不能太大 太猛,而且每打击一次后,就应该将冲子移到另一个位置,使内圈四周 都受到均匀的打击力。 轴承盖的击卸：普通小型轴承盖的拆卸,常用对称地打入斜垫的办 法,将轴承盖打开。 销钉的击卸：拆除圆柱销钉时,只要用冲子猛力冲击销钉,就可将销 钉从孔中打出。拆除圆锥销钉时,必须注意冲击方向,应从圆锥的细端 向粗端冲。当遇到销钉弯曲或其他损坏情况而冲不出来时, 可用钻头 钻掉销钉,但选用的钻头直径应比销钉直径小 0.55mm,以免钻伤孔壁。 (5)用压卸和拉卸法拆卸 压卸和拉卸比击卸有很多优点,如施力均匀,力的大小和方向容易控制,能够拆卸尺寸和过盈量较大的零部件,并且这种拆卸方法损坏零 件的机会较少。但是,压卸和拉卸需要...
