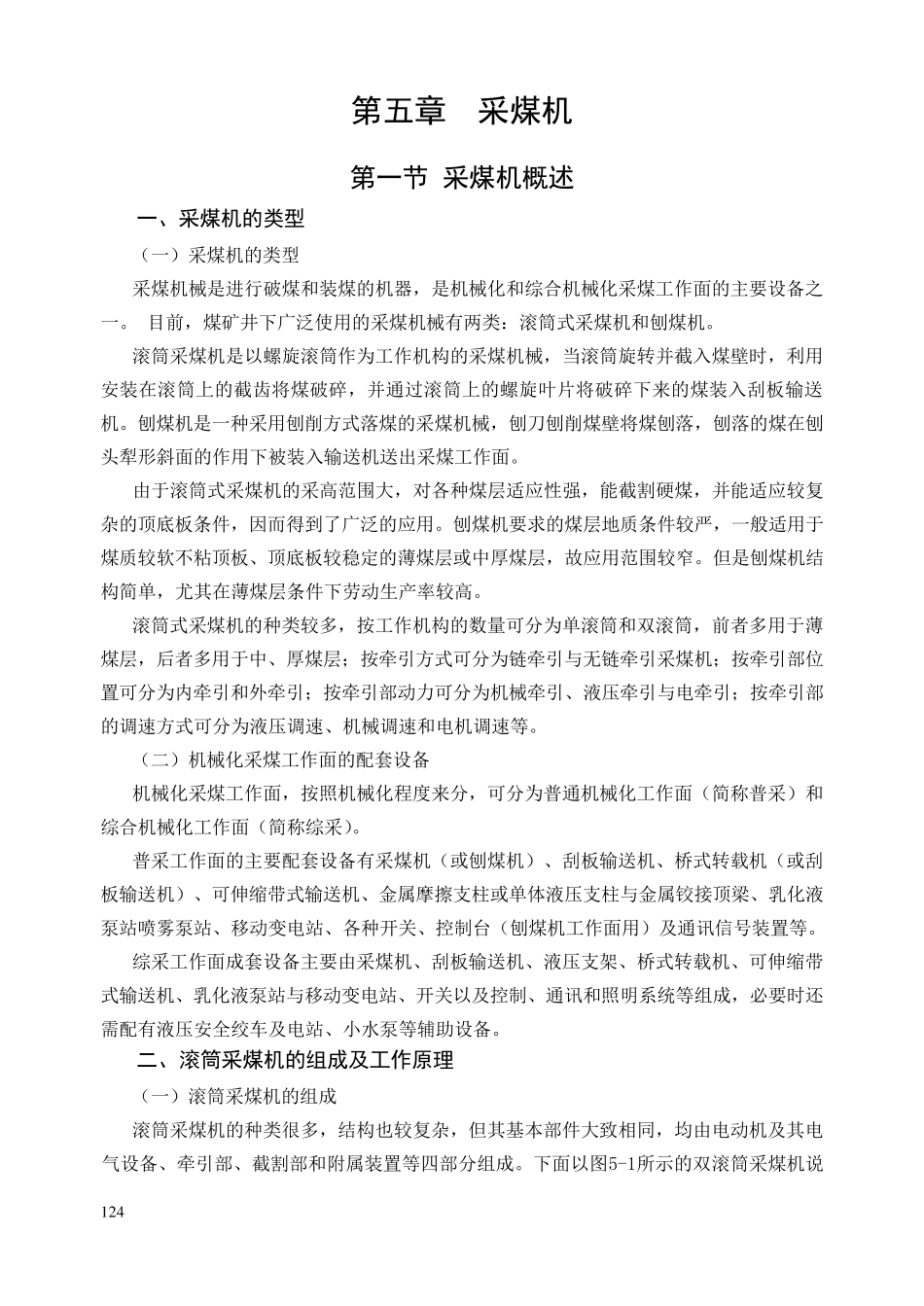

1 2 4 第五章 采煤机 第一节 采煤机概述 一、采煤机的类型 （一）采煤机的类型 采煤机械是进行破煤和装煤的机器，是机械化和综合机械化采煤工作面的主要设备之一。 目前，煤矿井下广泛使用的采煤机械有两类：滚筒式采煤机和刨煤机。 滚筒采煤机是以螺旋滚筒作为工作机构的采煤机械，当滚筒旋转并截入煤壁时，利用安装在滚筒上的截齿将煤破碎，并通过滚筒上的螺旋叶片将破碎下来的煤装入刮板输送机。刨煤机是一种采用刨削方式落煤的采煤机械，刨刀刨削煤壁将煤刨落，刨落的煤在刨头犁形斜面的作用下被装入输送机送出采煤工作面。 由于滚筒式采煤机的采高范围大，对各种煤层适应性强，能截割硬煤，并能适应较复杂的顶底板条件，因而得到了广泛的应用。刨煤机要求的煤层地质条件较严，一般适用于煤质较软不粘顶板、顶底板较稳定的薄煤层或中厚煤层，故应用范围较窄。但是刨煤机结构简单，尤其在薄煤层条件下劳动生产率较高。 滚筒式采煤机的种类较多，按工作机构的数量可分为单滚筒和双滚筒，前者多用于薄煤层，后者多用于中、厚煤层；按牵引方式可分为链牵引与无链牵引采煤机；按牵引部位置可分为内牵引和外 牵引；按牵引部动力 可分为机械牵引、液 压 牵引与电 牵引；按牵引部的调 速 方式可分为液 压 调 速 、机械调 速 和电 机调 速 等 。 （二 ）机械化采煤工作面的配 套 设备 机械化采煤工作面，按照 机械化程 度 来分，可分为普 通机械化工作面（简称 普 采）和综合机械化工作面（简称 综采）。 普 采工作面的主要配 套 设备有采煤机（或刨煤机）、刮板输送机、桥 式转载 机（或刮板输送机）、可伸 缩 带 式输送机、金 属 摩 擦 支 柱 或单体 液 压 支 柱 与金 属 铰 接 顶梁 、乳 化液泵 站 喷 雾 泵 站 、移 动变 电 站 、各种开 关 、控 制 台 （刨煤机工作面用）及 通讯 信 号 装置等 。 综采工作面成 套 设备主要由采煤机、刮板输送机、液 压 支 架 、桥 式转载 机、可伸 缩 带式输送机、乳 化液 泵 站 与移 动变 电 站 、开 关 以及 控 制 、通讯 和照 明 系 统 等 组 成 ，必 要时还需 配 有液 压 安全 绞 车 及 电 站 、小 水 泵 等 辅 助 设备。 二、滚筒采煤机的组成及工作原理 （一）滚筒采煤机的组 成 滚筒采煤机的种类很 多，结构也 较复杂，但其基 本 部件大致 相 同 ，...
