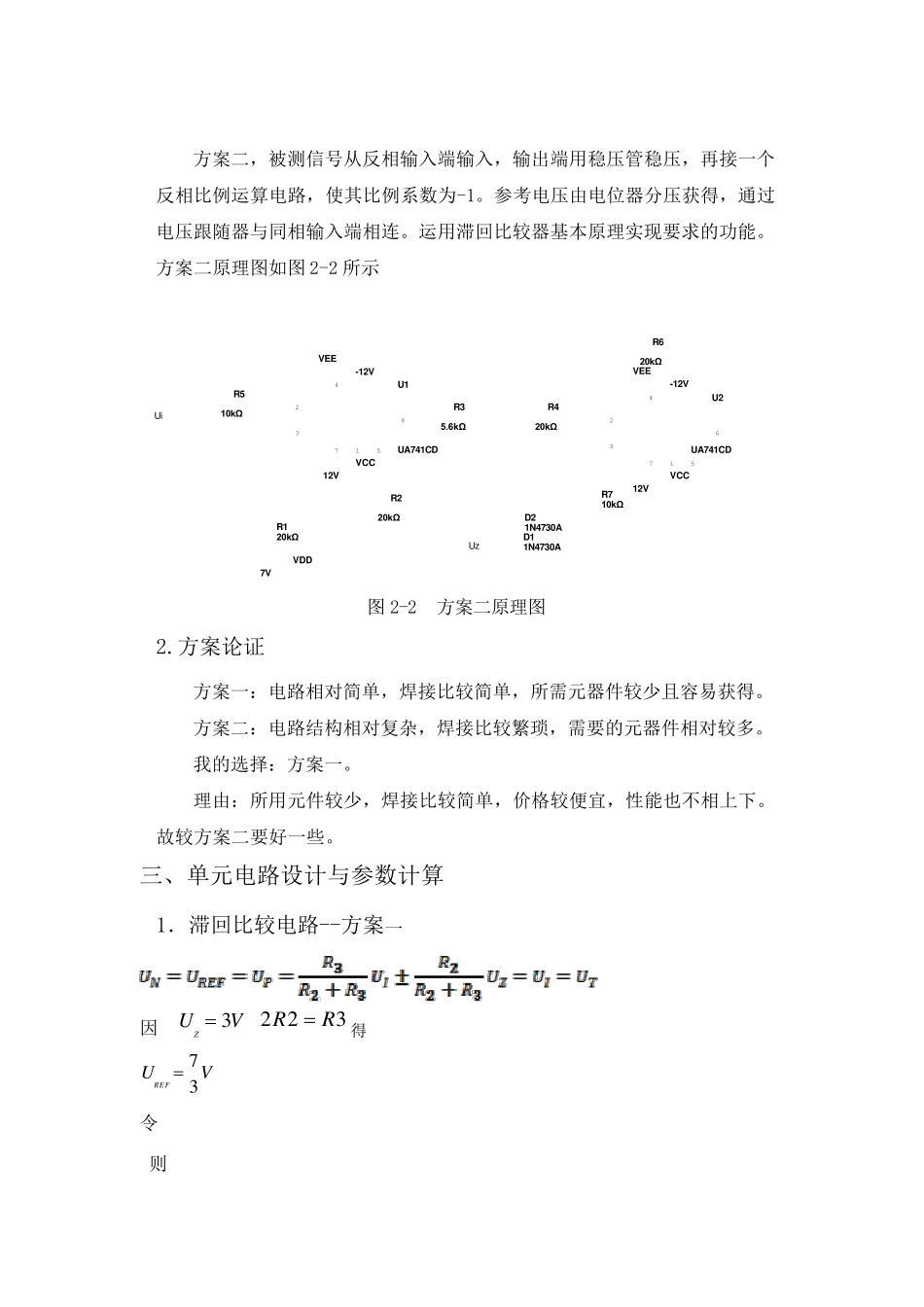

模拟电路课程设计报告 设计课题：滞回比较电路 专业班级： 学生姓名： 学 号： 指导教师： 设计时间： 滞回比较器电路设计 一、设计任务和要求 1、设计一个检测被测信号的电路；被测信号在2V-5V 内输出不变；小于2V输出低电平，大于5V 输出高电平。 2、高电平为+3V，低电平为-3V； 3、参考电压UREF 自行设计； 4、用桥式整流电容滤波集成稳压块电路设计电路所需的正负直流电源（±12V）。 二、方案设计与论证 电压比较器是对输入信号进行鉴幅与比较的电路。其基本功能是对两个输入电压进行比较，并根据比较结果输出高电平或低电平电压，据此来判断输入信号的大小和极性。输出电平在最大输出电压的正极限值和负极线值之间摆动。此次课程设计要求做一个输入小于2V 时输出-3V，输入大于5V 时输出3V，输入2V-5V 时输出不变得滞回比较器电路。总体思路如下： 1．方案设计 方案一：被测信号从同相输入端输入，输出端用稳压管稳压，参考电压用电位器分压取得通过电压跟随器与反相输入端相连。运用滞回比较器基本原理实现要求的功能。方案一原理图如图 2-1 所示 U1UA741CD3247651R13.33kΩR25kΩR310kΩR42kΩD11N4730AD21N4728AVCC12VVEE-12VVDD2.33333V 图 2-1 方案一原理图 方案二，被测信号从反相输入端输入，输出端用稳压管稳压，再接一个反相比例运算电路，使其比例系数为-1。参考电压由电位器分压获得，通过电压跟随器与同相输入端相连。运用滞回比较器基本原理实现要求的功能。方案二原理图如图2-2 所示 U1UA741CD3247651U2UA741CD3247651R120kΩR220kΩR35.6kΩR510kΩVCC12VVCC12VVEE-12VVEE-12VVDD7VD11N4730AD21N4730AR420kΩR620kΩR710kΩUiUz 图2-2 方案二原理图 2.方案论证 方案一：电路相对简单，焊接比较简单，所需元器件较少且容易获得。 方案二：电路结构相对复杂，焊接比较繁琐，需要的元器件相对较多。 我的选择：方案一。 理由：所用元件较少，焊接比较简单，价格较便宜，性能也不相上下。故较方案二要好一些。 三、单元电路设计与参数计算 1．滞回比较电路--方案一 因 VUZ3 322RR得 VUREF37 令 则 KRRRRR31 032321 因此，当输入信号错误!未找到引用源。在2V-5V 内输出不变；当错误!未找到引用源。小于2V 时输出低电平-3V，大于5V 时输出高电平+3V。 其中，错误!未找到引用源。R1 可用10K 电位器取得， 参考电压设计电路如图3-1 所示 U1LM317VoutA DJVi...
