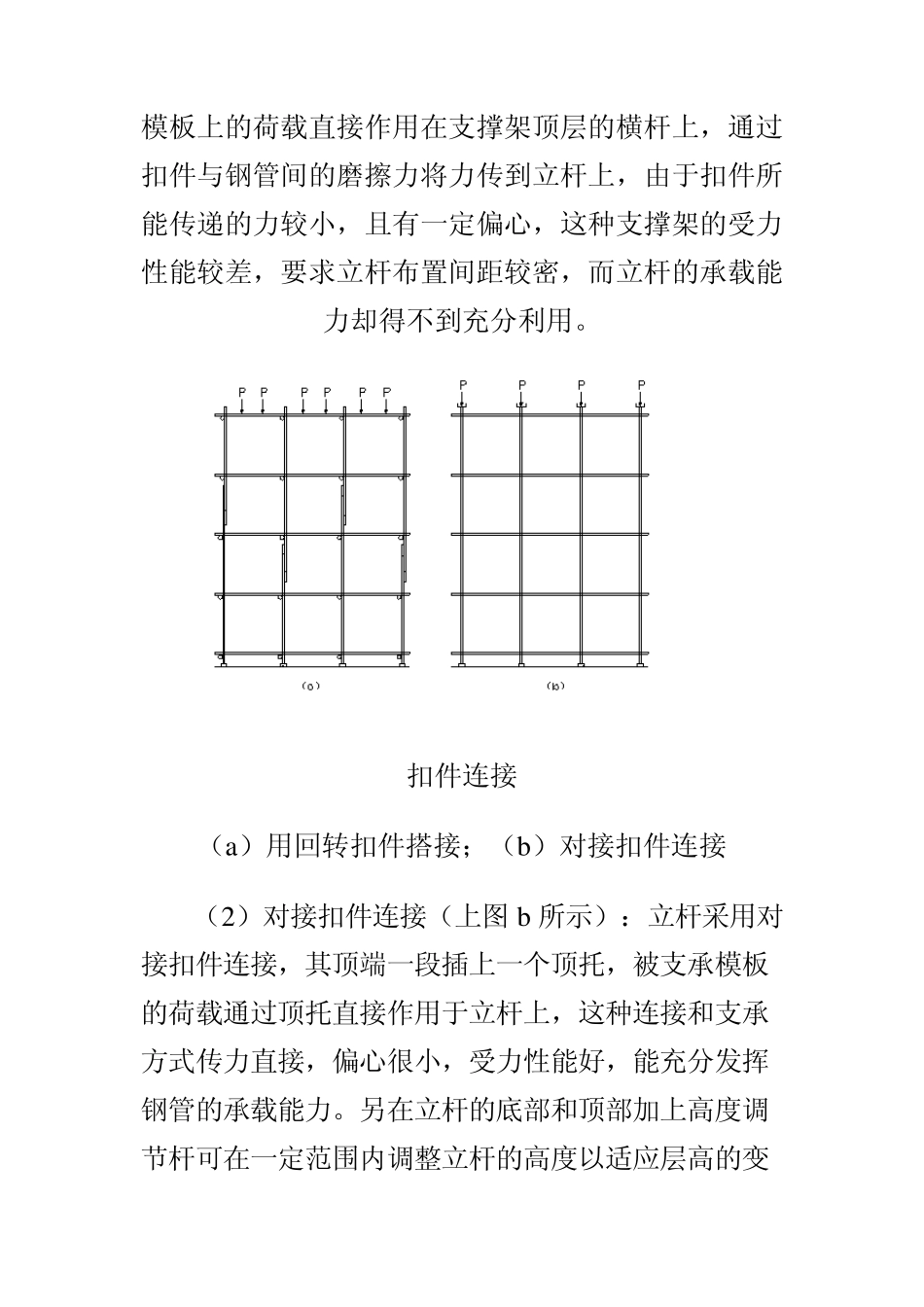

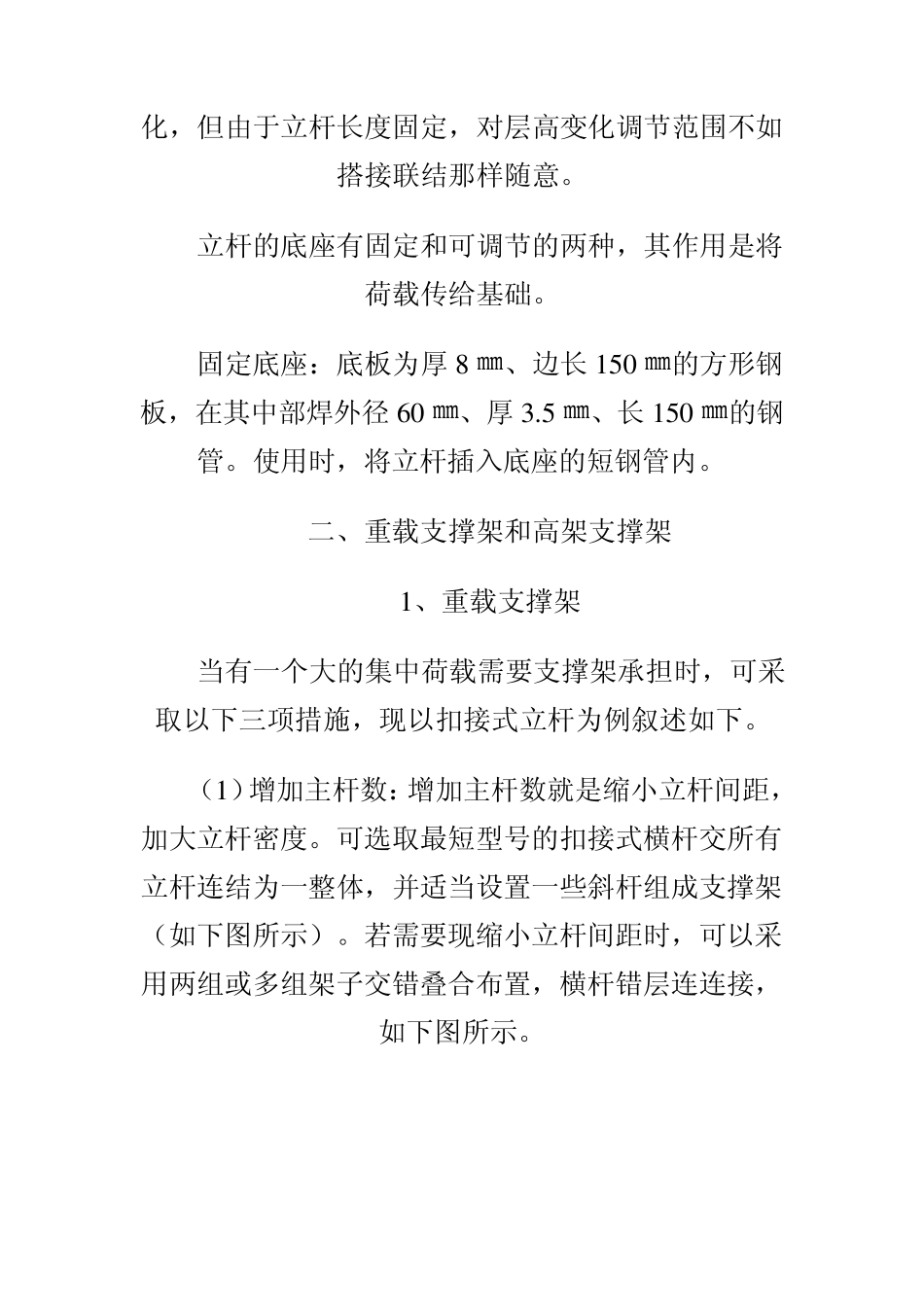

一、满堂红式模板支撑架 此类支撑架没有梁架等横向结构,荷载直接通过立杆向下传递。支撑架的立杆满布在整个楼盖范围内,故称满堂红式。 1、钢管立杆组在的支撑架 此类支撑架系采用外径为 ф 48 ㎜、壁厚 3.5 ㎜的焊接钢管搭设而成。所用钢管(立杆、横杆、斜杆等)长度一般为 2-5m ,每根重量一般控制在 200N 以内,以便工人操作。钢管之间用扣件连接。由于是由分散的单杆组成,装拆方便,可按需要组装成不同形状,适应房屋平、立面的变化,更适用于层高较大的现浇混凝土结构的模板支撑,通用性强,目前在我公司得到广泛应用,是主要的模板支撑架之一。 当高度较高时,立杆可以接高,其连接方式有两种。 (1)用回转扣件搭接(下图 a 所示):当直接利用现有的脚手架钢管和扣件搭设支撑架时,常采用这种连接方式。其特点是钢管长度不受层高影响,支架高度变化可以通过调整搭接长度莱满足,但搭接长度不得小于 600 ㎜,不过这种调整手段操作比较困难。模板上的荷载直接作用在支撑架顶层的横杆上,通过扣件与钢管间的磨擦力将力传到立杆上,由于扣件所能传递的力较小,且有一定偏心,这种支撑架的受力性能较差,要求立杆布置间距较密,而立杆的承载能力却得不到充分利用。 扣件连接 (a)用回转扣件搭接;(b)对接扣件连接 (2)对接扣件连接(上图 b 所示):立杆采用对接扣件连接,其顶端一段插上一个顶托,被支承模板的荷载通过顶托直接作用于立杆上,这种连接和支承方式传力直接,偏心很小,受力性能好,能充分发挥钢管的承载能力。另在立杆的底部和顶部加上高度调节杆可在一定范围内调整立杆的高度以适应层高的变化,但由于立杆长度固定,对层高变化调节范围不如搭接联结那样随意。 立杆的底座有固定和可调节的两种,其作用是将荷载传给基础。 固定底座:底板为厚8 ㎜、边长1 5 0 ㎜的方形钢板,在其中部焊外径 6 0 ㎜、厚3 .5 ㎜、长1 5 0 ㎜的钢管。使用时,将立杆插入底座的短钢管内。 二、重载支撑架和高架支撑架 1 、重载支撑架 当有一个大的集中荷载需要支撑架承担时,可采取以下三项措施,现以扣接式立杆为例叙述如下。 (1 )增加主杆数:增加主杆数就是缩小立杆间距,加大立杆密度。可选取最短型号的扣接式横杆交所有立杆连结为一整体,并适当设置一些斜杆组成支撑架(如下图所示)。若需要现缩小立杆间距时,可以采用两组或多组架子交错叠合布置,横杆错层连连接,如下图所示。 支撑架...
