LowE玻璃简介VIP免费

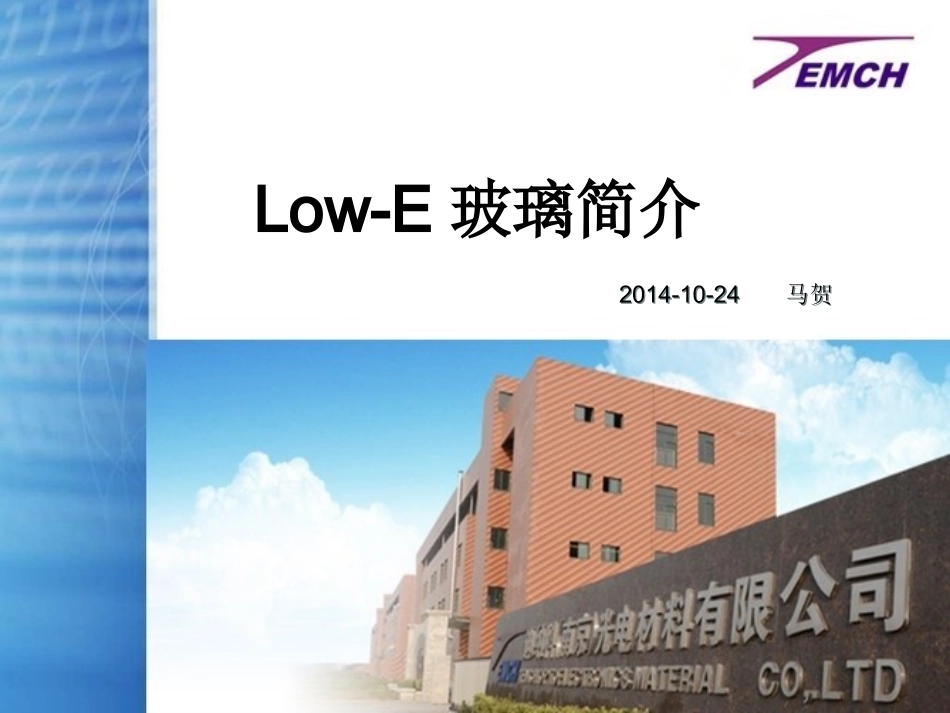

LowE玻璃简介_第1页
1/28

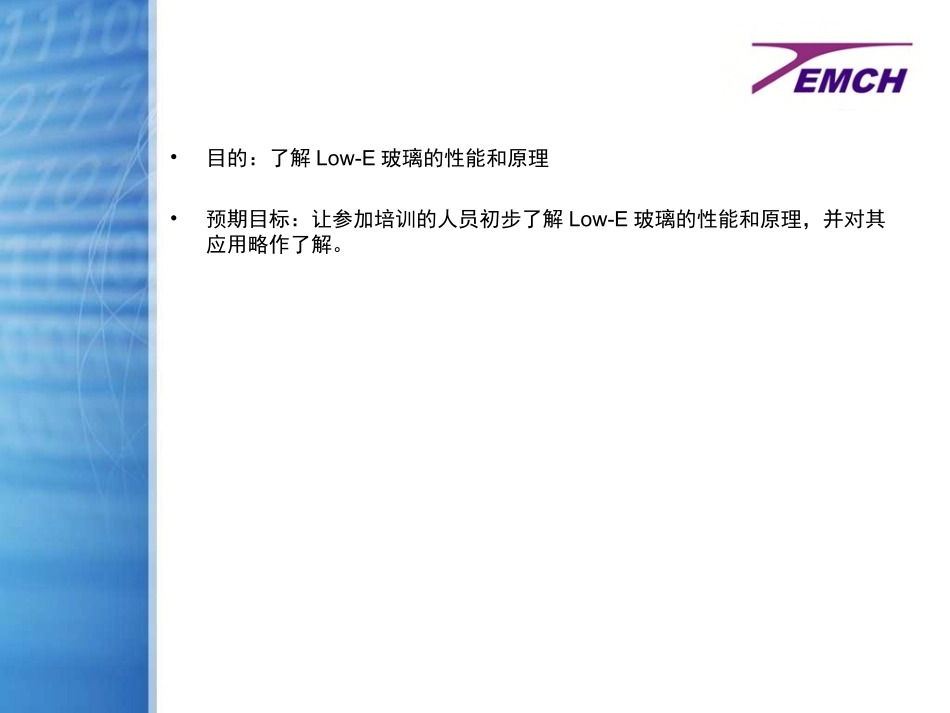

LowE玻璃简介_第2页
2/28

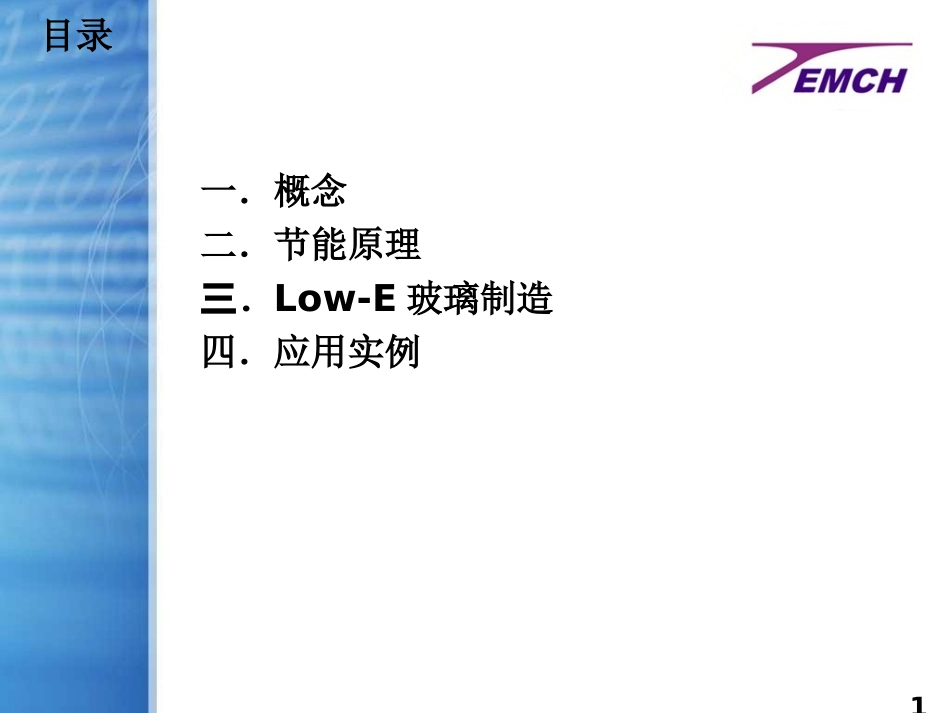

LowE玻璃简介_第3页
3/28
Low-E玻璃简介2014-10-24马贺2014-10-24马贺•目的:了解Low-E玻璃的性能和原理•预期目标:让参加培训的人员初步了解Low-E玻璃的性能和原理,并对其应用略作了解。目录一.概念二.节能原理三.Low-E玻璃制造四.应用实例1一、概念22Low-E玻璃:LowEmissivityGlass的简称,即低辐射玻璃。它是一种镀膜玻璃,这种玻璃不但可见光透过率高,而且具备很强地阻隔红外线的特点,能够发挥自然采光和隔热节能的双重功效。使用后可以有效地减少冬季室内热量的外散流失,在夏季也能阻隔室外物体受太阳照射变热后的二次辐射,从而发挥节能降耗目的。同时,Low-E玻璃在可见光波段具有较高的透过率,可以使室内更多地利用自然采光,迎合了现代都市人普通追求回归自然的心理愿望。“u”值:玻璃的传热系数。标准条件下,由于玻璃热传导和室内外的温差,所形成的空气到空气的传热量。其英制单位为:英热量单位每小时每平方英尺每华氏温度,公制单位为:瓦每平方米每摄氏温度、“u”值越低,通过玻璃的传热量也越低,窗玻璃的绝热性能越好。辐射率:是某物体的单位面积辐射的热量同单位面积黑体在相同温度,相同条件下辐射热量之比。辐射率定义是某物体吸收或反射热量的能力。理论上完全黑体对所有波长具有100%的吸收。即反射率为零。因此,黑体辐射率为1.0。低的辐射率直接对应着低的“u”值。玻璃的辐射率越接近于零,其绝热性能就越好。Sc:玻璃的遮阳系数,数值范围0~1,它反映玻璃对太阳直接辐射的遮蔽效果。二、节能原理当一薄膜表面受到电磁辐射时,同时发生反射(R)、吸收(A)、透射(T)三种现象,且三者之间存在关系:R+A+T=1薄膜吸收热量后还会在发射出去,称为热量的电磁辐射,用辐射率(E)表示,当达到热平衡条件下:E=A,即:E=1-R-T对于长波段的红外光和远红外光,一般薄膜的透射率(T)接近于0,即E≈1-R,故可得结论:具有红外高反射率的薄膜,也就是红外低辐射薄膜,它能阻止热量的流失。Low-E玻璃节能原理根据维恩定律,物体最大热辐射波长λmax与物体绝对温度有如下关系:λmax=2898/T(um),在室温下物体温度为293K,代入得λmax=9.89(um);实际上室内物体辐射的红外线能量大都集中在3-10um波长范围内。如图低辐射膜在这个波长范围内具有高反射,低透过性能,因此在冬天,该膜可以阻止热量流到窗外,夏天同样可以阻止热量进入室内,从而达到保温隔热的作用。Low-E玻璃节能原理中空Low-E玻璃节能原理低辐射膜材料的选择:在自然界中银是热辐射率最低的物质,只要在玻璃上镀1-30nm厚的薄膜,就可以将热辐射率由0.84降至0.04-0.12之间。故在目前的科研和生产中都把银层作为low-e玻璃的功能层。如图例就是两种常见的low-e玻璃镀膜膜层示意图,其功能膜都是银膜。银膜在自然环境下容易发生电化学腐蚀,被氧化而失去功能,故此种玻璃不能单片使用,标准产品为低辐射中空玻璃。中空Low-E玻璃节能原理中空玻璃热损耗示意图自然界中,热量的传递方式有三种:传导、对流和辐射,low-e中空玻璃可有效的限制这三种热量的传递,从而达到节能的目的。中空Low-E玻璃节能原理1.阻断热传导途径:在两片玻璃之间充入空气或惰性气体,由于气体的热传导系数非常低,热阻很大,可以有效地降低整片中空玻璃的热传导速率,有效地阻断热传导的途径。2.阻断对流途径:充入的气体在很狭小的空间内形成扁平的的稳定的气体层,有效的阻断热量以对流方式传导的途径。3.降低热辐射损耗:低辐射镀膜玻璃,有效地降低热量的辐射损耗。三、Low-E玻璃制造Low-e玻璃的生产方法一、在线高温热解沉积法:1.在浮法玻璃生产线的锡槽内的第一镀膜区,利用CVD技术在玻璃表面形成以SiOxCy为主体的中间层;2.在浮法玻璃生产线的退火窑区的第二镀膜区,以有机金属化合物气相沉积技术,将有机锡化合物为主前质体的镀膜原料经气化流程的处理,以气体的形式随主气流通过玻璃上方的镀膜反应器,引到玻璃表面,在有氧源存在的条件下,利用烷氧基的热解作用,在玻璃表面沉积被掺杂的氧化锡膜(SnO2:F);3.精确控制两层膜的光谱性能和光学常数,完成精密的光学匹配,制备出高透过率、低辐射率的膜层。玻璃SnO2:FSiOxCy在线lo...
