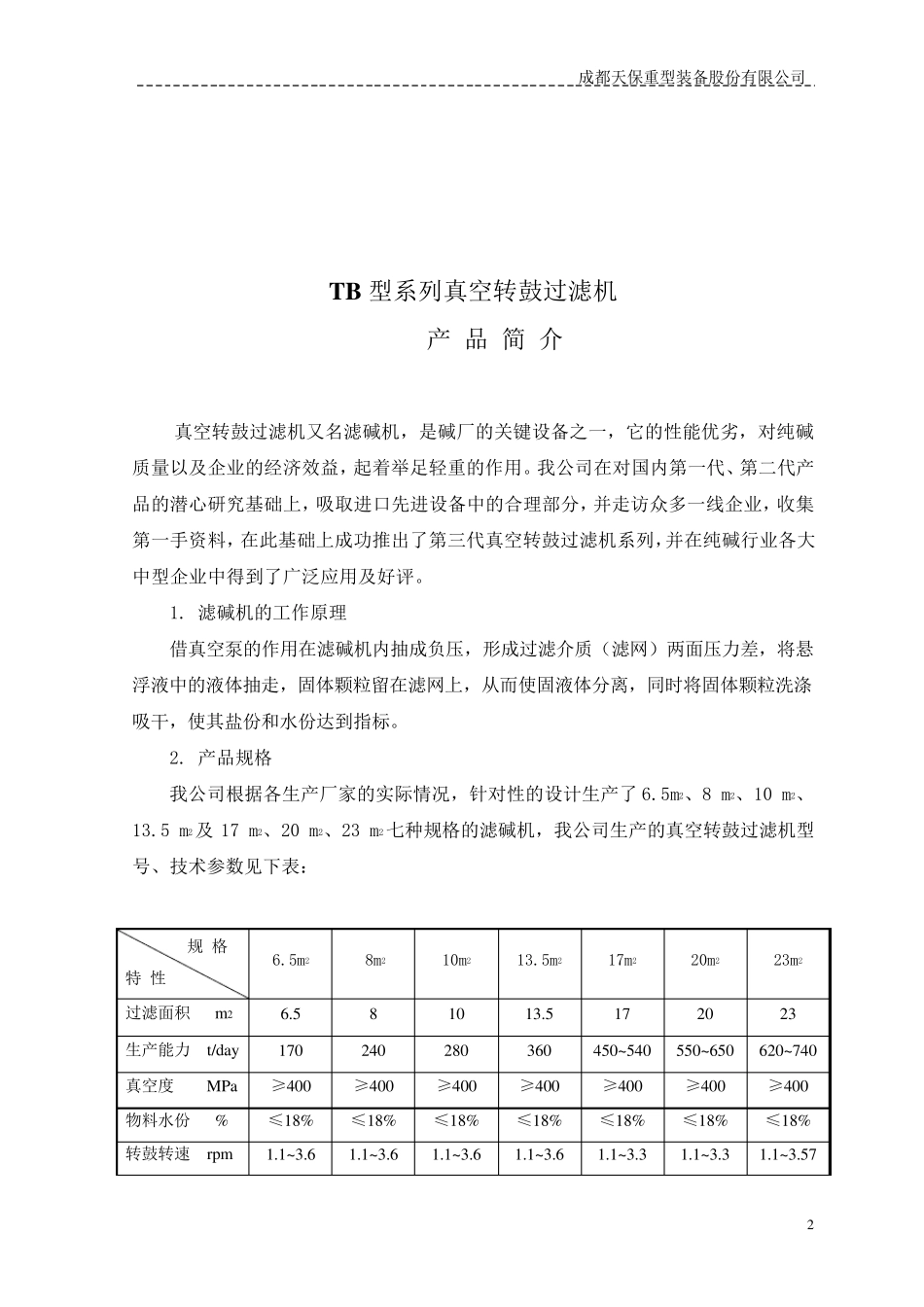

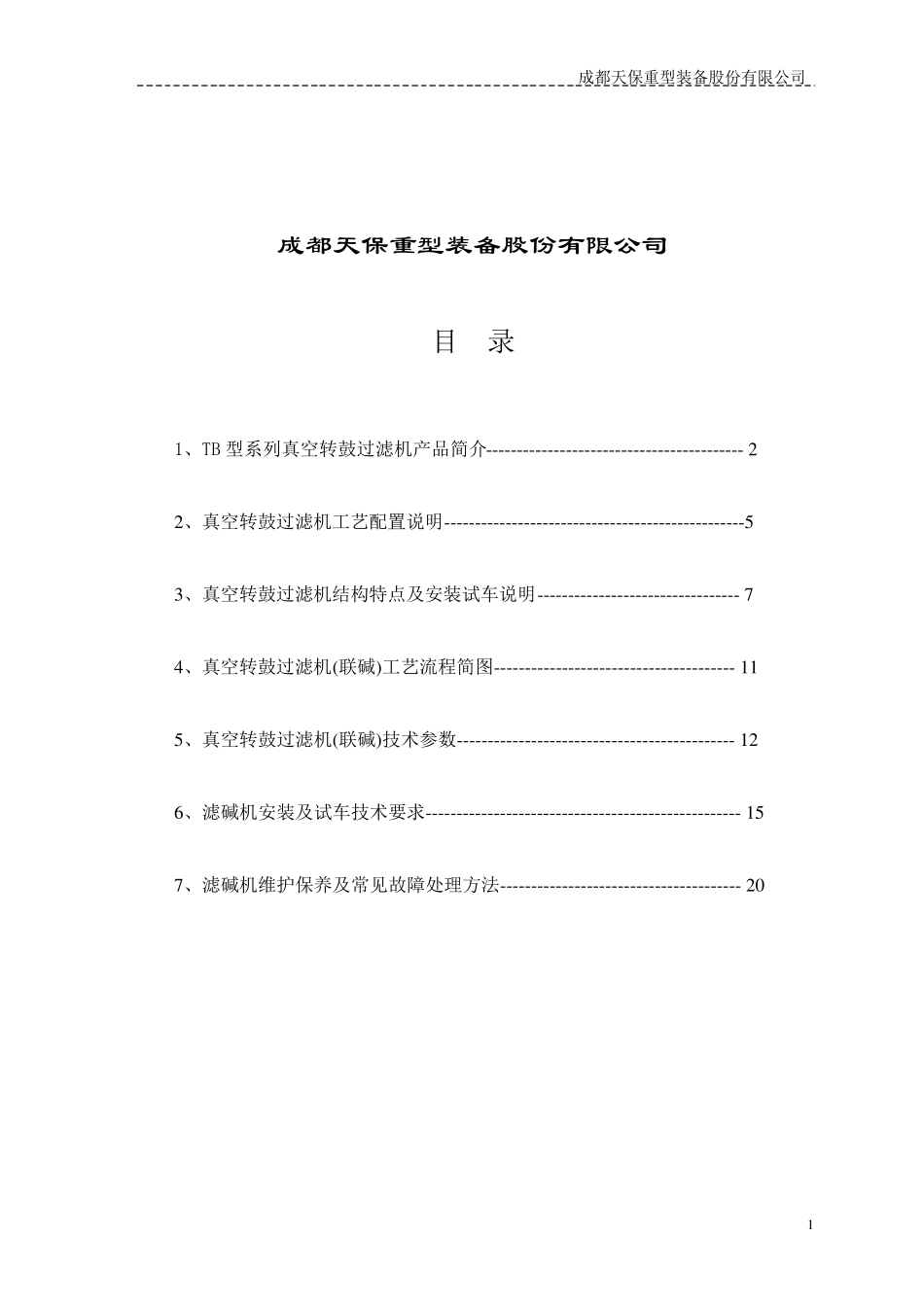

外 滤 面 真 空 转 鼓 过 滤 机 使 用 说 明 书 成都天保重型装备股份有限公司 1 成都天保重型装备股份有限公司 目 录 1、TB 型系列真空转鼓过滤机产品简介------------------------------------------ 2 2 、真空转鼓过滤机工艺配置说明-------------------------------------------------5 3 、真空转鼓过滤机结构特点及安装试车说明--------------------------------- 7 4 、真空转鼓过滤机(联碱)工艺流程简图--------------------------------------- 1 1 5 、真空转鼓过滤机(联碱)技术参数--------------------------------------------- 1 2 6 、滤碱机安装及试车技术要求--------------------------------------------------- 1 5 7 、滤碱机维护保养及常见故障处理方法--------------------------------------- 2 0 成 都 天 保 重 型 装 备 股 份 有 限 公 司 2 T B 型 系 列 真 空 转 鼓 过 滤 机 产 品 简 介 真 空 转 鼓 过 滤 机 又 名 滤 碱 机 ， 是 碱 厂 的 关 键 设 备 之 一 ， 它 的 性 能 优 劣 ， 对 纯 碱质 量 以 及 企 业 的 经 济 效 益 ， 起 着 举 足 轻 重 的 作 用 。 我 公 司 在 对 国 内 第 一 代 、 第 二 代 产品 的 潜 心 研 究 基 础 上 ， 吸 取 进 口 先 进 设 备 中 的 合 理 部 分 ， 并 走 访 众 多 一 线 企 业 ， 收 集第 一 手 资 料 ， 在 此 基 础 上 成 功 推 出 了 第 三 代 真 空 转 鼓 过 滤 机 系 列 ，并 在 纯 碱 行 业 各 大中 型 企 业 中 得 到 了 广 泛 应 用 及 好 评 。 1. 滤 碱 机 的 工 作 原 理 借 真 空 泵 的 作 用 在 滤 碱 机 内 抽 成 负 压 ， 形 成 过 滤 介 质 （ 滤 网 ） 两 面压 力差， 将悬浮液中 的 液体抽 走 ， 固体颗粒留在 滤 网 上 ， 从而使固液体分 离， 同时将固体颗粒洗涤吸 干， 使其盐份 和水份 达到 指标。 2. 产 品 规格 我 公 司 根据各 生产 厂 家的 实际情况， 针对 性 的 设 计生产 了 6.5m2、 8 m2、 10 m2、13.5 m2及17 m2、 20 m2、 23 m2七种规格的 滤 碱 机 ， 我 公 司 生产 的 真 空 转...
