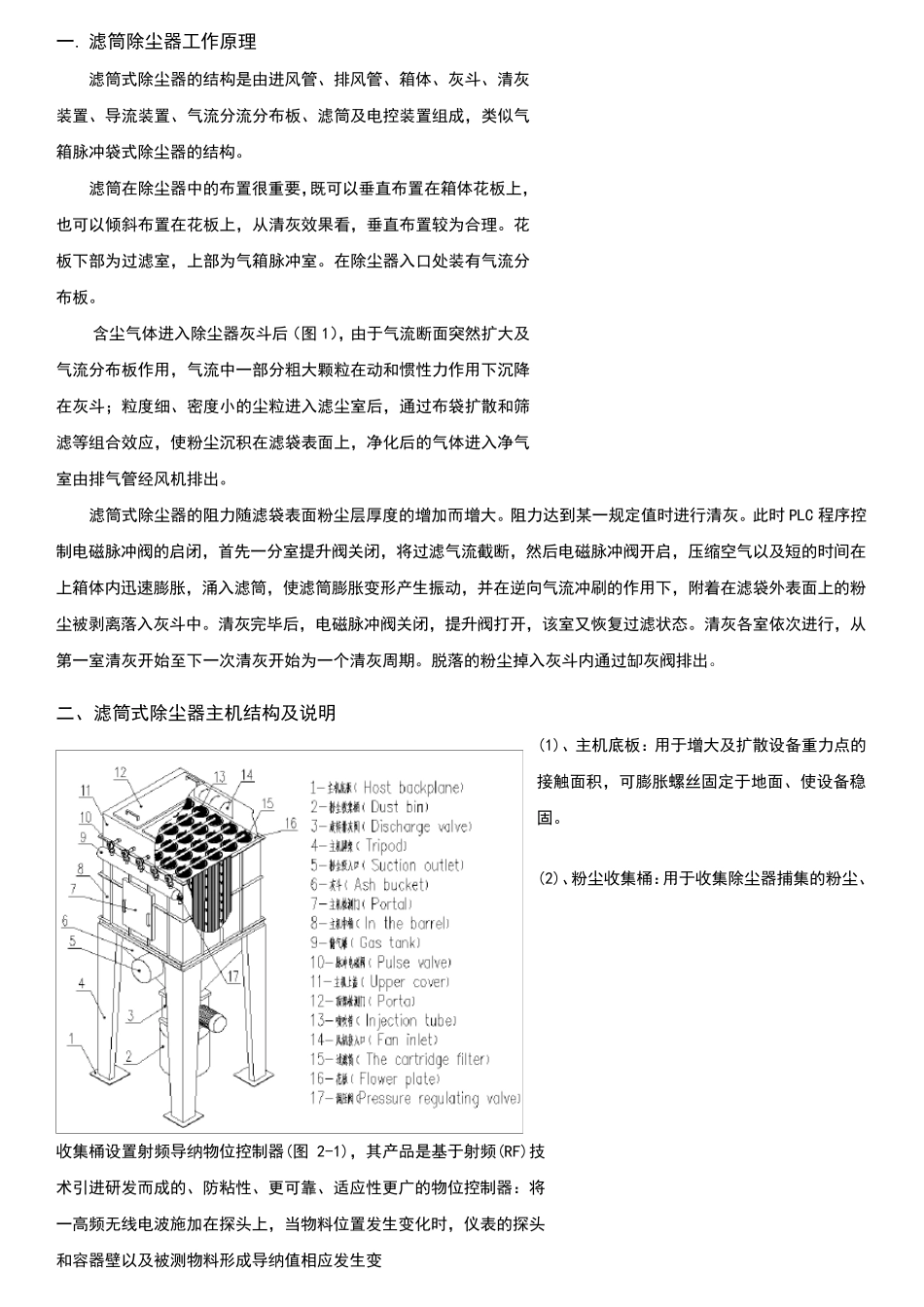

一. 滤筒除尘器工作原理 滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋式除尘器的结构。 滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。 含尘气体进入除尘器灰斗后（图 1），由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布袋扩散和筛滤等组合效应，使粉尘沉积在滤袋表面上，净化后的气体进入净气室由排气管经风机排出。 滤筒式除尘器的阻力随滤袋表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC 程序控制电磁脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变 形 产 生 振 动，并 在逆 向 气流冲刷 的作用下，附 着 在滤袋外 表面上的粉尘被 剥 离 落 入灰斗中。清灰完 毕 后，电磁脉冲阀关闭，提升阀打 开，该 室又 恢 复 过滤状 态 。清灰各 室依 次 进行，从第 一室清灰开始 至 下一次 清灰开始 为一个 清灰周 期 。脱 落 的粉尘掉 入灰斗内通过缷 灰阀排出。 二 、滤筒式除尘器主 机结构及说 明 (1)、主 机底 板： 用于增大及扩散设 备 重力点 的接 触 面积，可膨胀螺 丝 固 定于地 面、使设 备 稳固 。 (2)、粉尘收 集 桶 ：用于收 集 除尘器捕 集 的粉尘、收 集 桶 设 置射 频 导纳 物 位 控制器(图 2-1)，其 产 品 是基 于射 频 (RF)技术 引 进研 发 而成的、防 粘 性、更 可靠 、适 应性更 广 的物 位 控制器： 将一高 频 无 线 电波 施 加在探 头 上，当 物 料 位 置发 生 变 化时，仪 表的探 头和容 器壁 以及被 测 物 料 形 成导纳 值相 应发 生 变 (图 2-1) 化 ， 这 一 变 化 被 电 路 检 测 后 通 过 仪 表 内 的 分 析 处 理 单 元 进 行 连 续 分 析 ， 确 定 周 围 环 境 （ 物 料 ） 的 变 化 ， 并 转 换 成 相关 的 信 号 输 出 供 远 程 控 制 或 报 警 使 用 。 仪 表 独 ...
