潜在的失效模式及后果分析(铸造)VIP免费

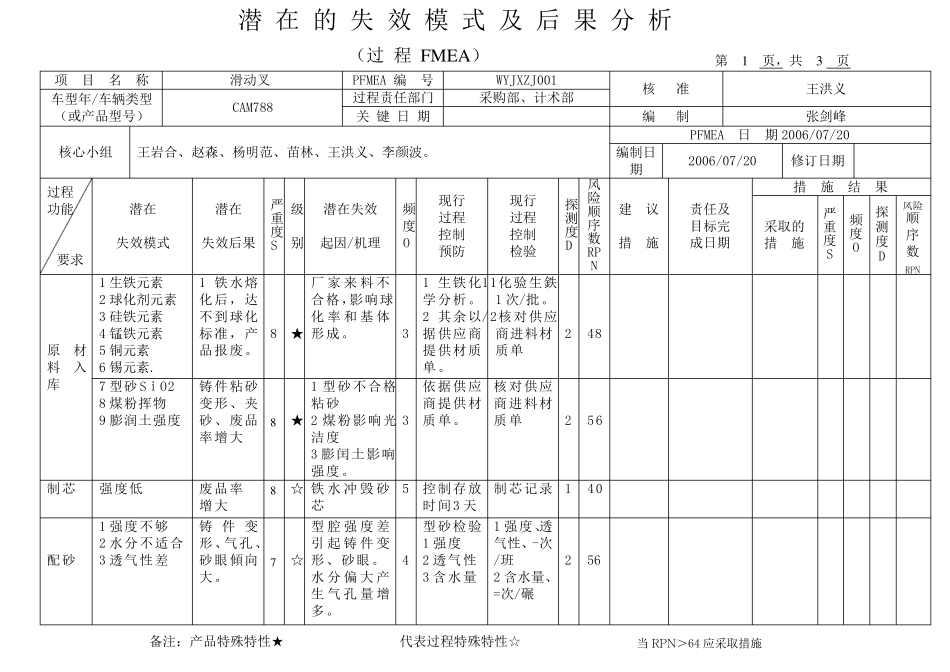

潜 在 的 失 效 模 式 及 后 果 分 析 （ 过 程 FM EA） 第 1 页 ， 共 3 页 项 目 名 称 滑 动 叉 PFMEA 编 号 WYJXZJ001 核 准 王 洪 义 车 型 年 /车 辆 类 型 （ 或 产 品 型 号 ） CAM788 过 程 责 任 部 门 采 购 部 、 计 术 部 关 键 日 期 编 制 张 剑 峰 核 心 小 组 王 岩 合 、 赵 森 、 杨 明 范 、 苗 林 、 王 洪 义 、 李 颜 波 。 PFMEA 日 期 2006/07/20 编 制 日期 2006/07/20 修 订 日 期 过 程 功 能 要 求 潜 在 失 效 模 式 潜 在 失 效 后 果 严 重 度 S 级 别 潜 在 失 效 起 因 /机 理 频 度 O 现 行 过 程 控 制 预 防 现 行 过 程 控 制 检 验 探测 度 D 风险 顺序 数RPN 建 议 措 施 责 任 及 目 标 完 成 日 期 措 施 结 果 采 取 的 措 施 严 重 度 S 频 度 O 探测 度 D 风 险 顺序数 RPN 原材料入库 1 生 铁 元 素 2 球 化 剂 元 素 3 硅 铁 元 素 4 锰 铁 元 素 5 铜元 素 6 锡元 素 . 1 铁 水熔化 后 ， 达不到球 化标 准 ， 产品 报废。 8 ★ 厂家来料 不合 格，影响球化 率和基体形成 。 3 1 生 铁 化学分 析 。 2 其余以据供应商提供材 质单。 11化 验 生 鉄1 次 /批 。 /2核 对 供应商进 料 材质单 2 48 7 型 砂 Sｉ O2 8 煤 粉 挥 物 9 膨 润 土 强 度 铸 件 粘 砂变 形、 夹砂 、 废品率增 大 8 ★ 1 型 砂 不合 格粘 砂 2 煤 粉 影响光洁 度 3 膨 闰 土 影响 强 度 。 3 依 据供应商提供材质单。 核 对 供应商进 料 材质单 2 56 制 芯 强 度 低 废品 率 增 大 8 ☆ 铁 水冲 毁 砂芯 5 控 制 存 放时 间 3 天 制 芯 记 录 1 40 配 砂 1 强 度 不够 2 水分 不适 合 3 透 气 性 差 铸件变形、 气 孔 、 砂 眼 傾 向大 。 7 ☆ 型 腔 强 度 差引 起 铸 件 变形、 砂 眼 。 水分 偏 大 产生 气 孔 量 增多 。 4 型 砂 检 验 1 强 度 2 透 气 性 3 含 水量 1 强 度 、透气 性 、 -次/班 2 含 水量 、 =次 /碾 2 56 备 注 ： 产 品 ...
