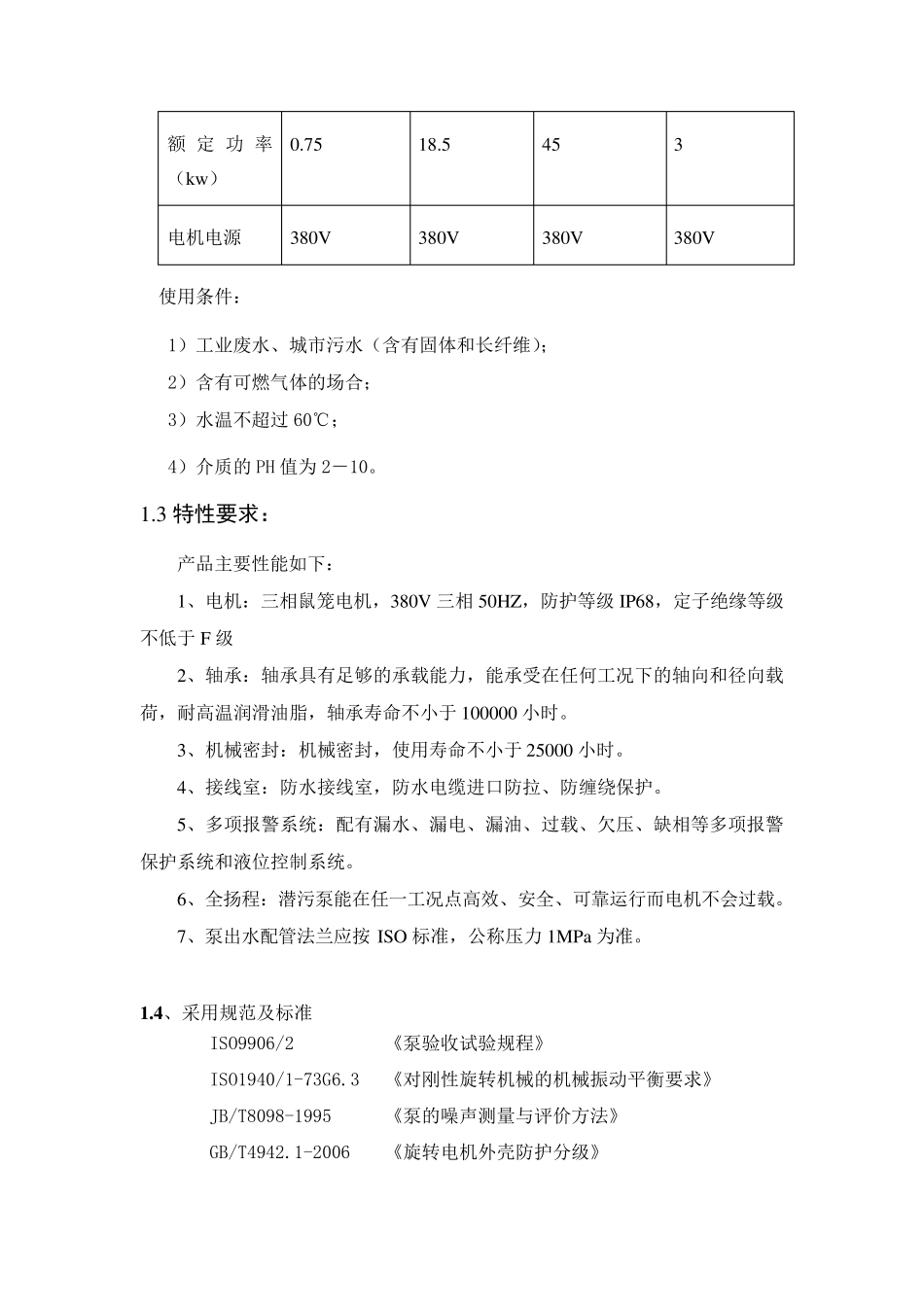

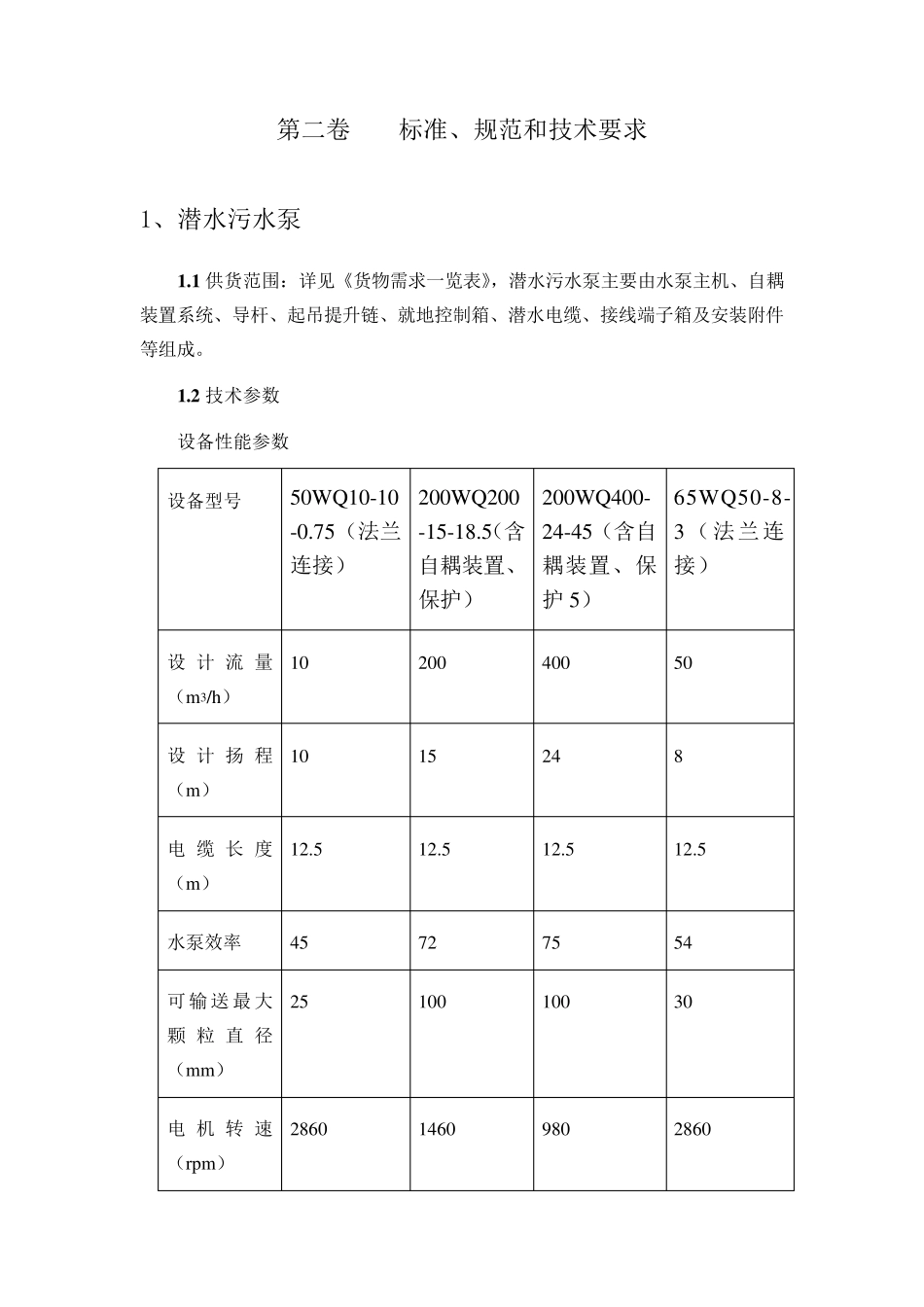

第二卷 标准、规范和技术要求 1、潜水污水泵 1 .1 供货范围：详见《货物需求一览表》，潜水污水泵主要由水泵主机、自耦装置系统、导杆、起吊提升链、就地控制箱、潜水电缆、接线端子箱及安装附件等组成。 1 .2 技术参数 设备性能参数 设备型号 50WQ10-10-0.75（法兰连接） 200WQ200-15-18.5（含自耦装置、保护） 200WQ400-24-45（含自耦装置、保护 5） 65WQ50-8-3 （法兰连接） 设 计 流 量（m3/h） 10 200 400 50 设 计 扬 程（m） 10 15 24 8 电 缆 长 度（m） 12.5 12.5 12.5 12.5 水泵效率 45 72 75 54 可 输 送 最 大颗 粒 直 径（mm） 25 100 100 30 电 机 转 速（rpm） 2860 1460 980 2860 额定功率（kw ） 0.75 18.5 45 3 电机电源 380V 380V 380V 380V 使用条件： 1）工业废水、城市污水（含有固体和长纤维）； 2）含有可燃气体的场合； 3）水温不超过60℃； 4）介质的PH 值为 2－10。 1.3 特性要求： 产品主要性能如下： 1、电机：三相鼠笼电机，380V 三相 50HZ，防护等级 IP68，定子绝缘等级不低于 F 级 2、轴承：轴承具有足够的承载能力，能承受在任何工况下的轴向和径向载荷，耐高温润滑油脂，轴承寿命不小于 100000 小时。 3、机械密封：机械密封，使用寿命不小于 25000 小时。 4、接线室：防水接线室，防水电缆进口防拉、防缠绕保护。 5、多项报警系统：配有漏水、漏电、漏油、过载、欠压、缺相等多项报警保护系统和液位控制系统。 6、全扬程：潜污泵能在任一工况点高效、安全、可靠运行而电机不会过载。 7、泵出水配管法兰应按ISO 标准，公称压力 1MPa 为准。 1 .4 、采用规范及标准 ISO9906/2 《泵验收试验规程》 ISO1940/1-73G6.3 《对刚性旋转机械的机械振 动 平 衡 要求 》 JB/T8098-1995 《泵的噪 声 测 量 与 评 价 方 法》 GB/T4942.1-2006 《旋转电机外 壳 防护分 级》 GB/T12785-2002 《潜水电泵试验方法》 GB/T24674-2009 《潜水排污泵》 HJ/T336-2006 《潜水排污泵》 1.5、型式及性能 （1 ） 型式 泵为立式、无堵塞、可拆卸的，叶轮与潜水电机直接联结成一个整体，泵能够输送原污水。 泵在全浸没或部分浸没的条件下连续工作，同时能适应于连续运行，间歇运行和长期停止状态后恢复运行。 泵的设计保证在整个负荷范围内，无震动和无汽蚀地平稳运行。泵装置的旋转部...
