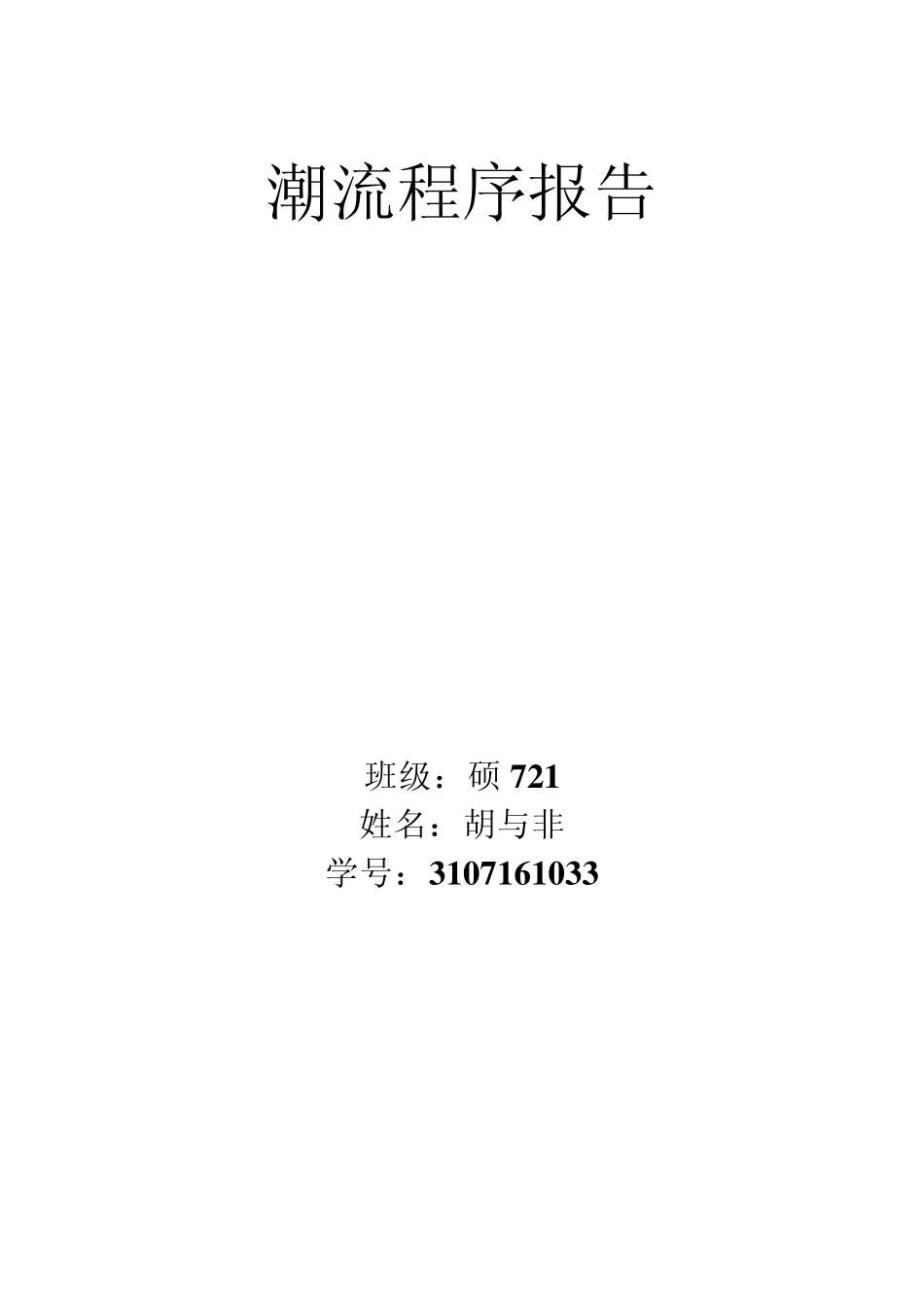

潮流计算程序_第1页
1/6

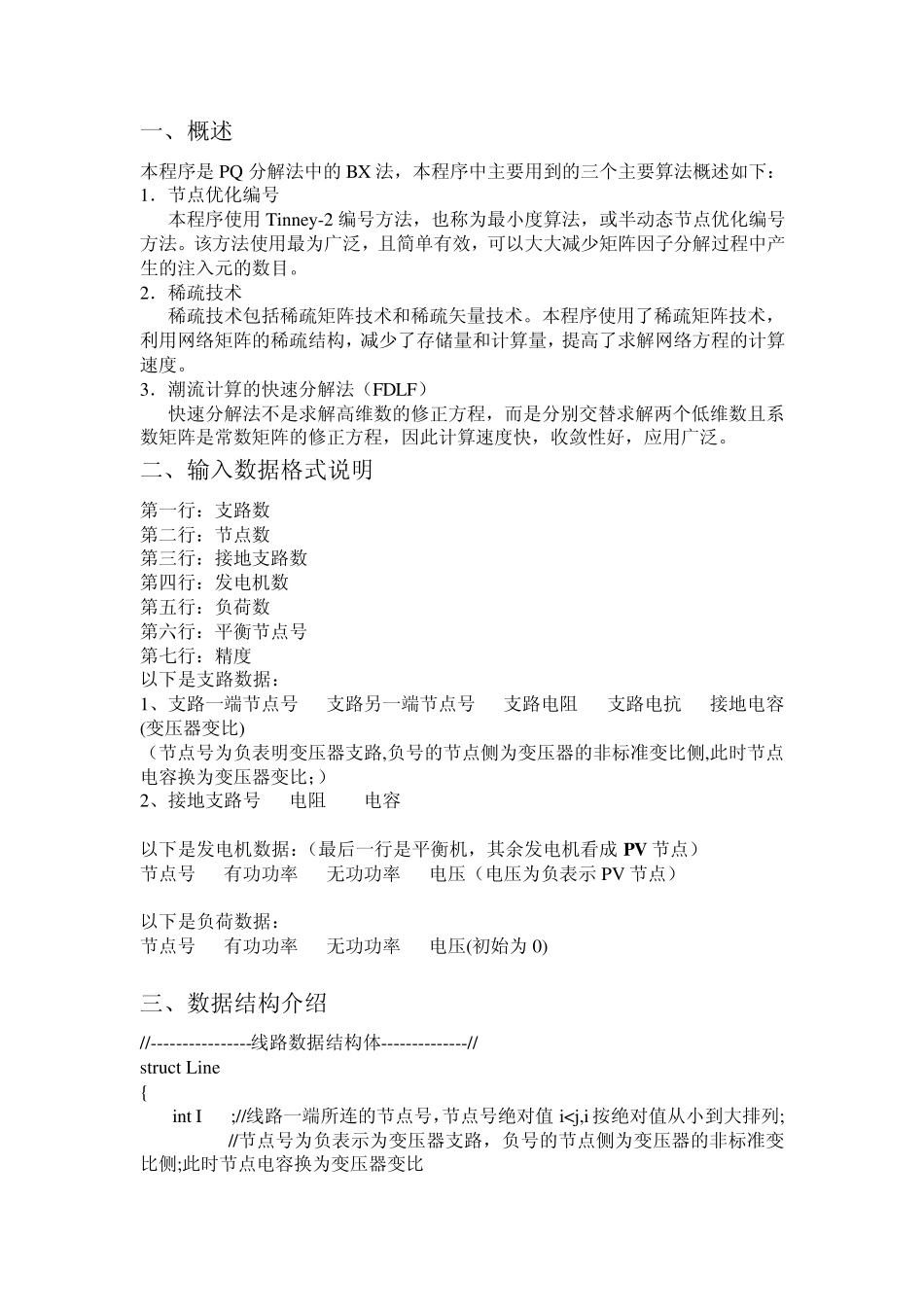

潮流计算程序_第2页
2/6

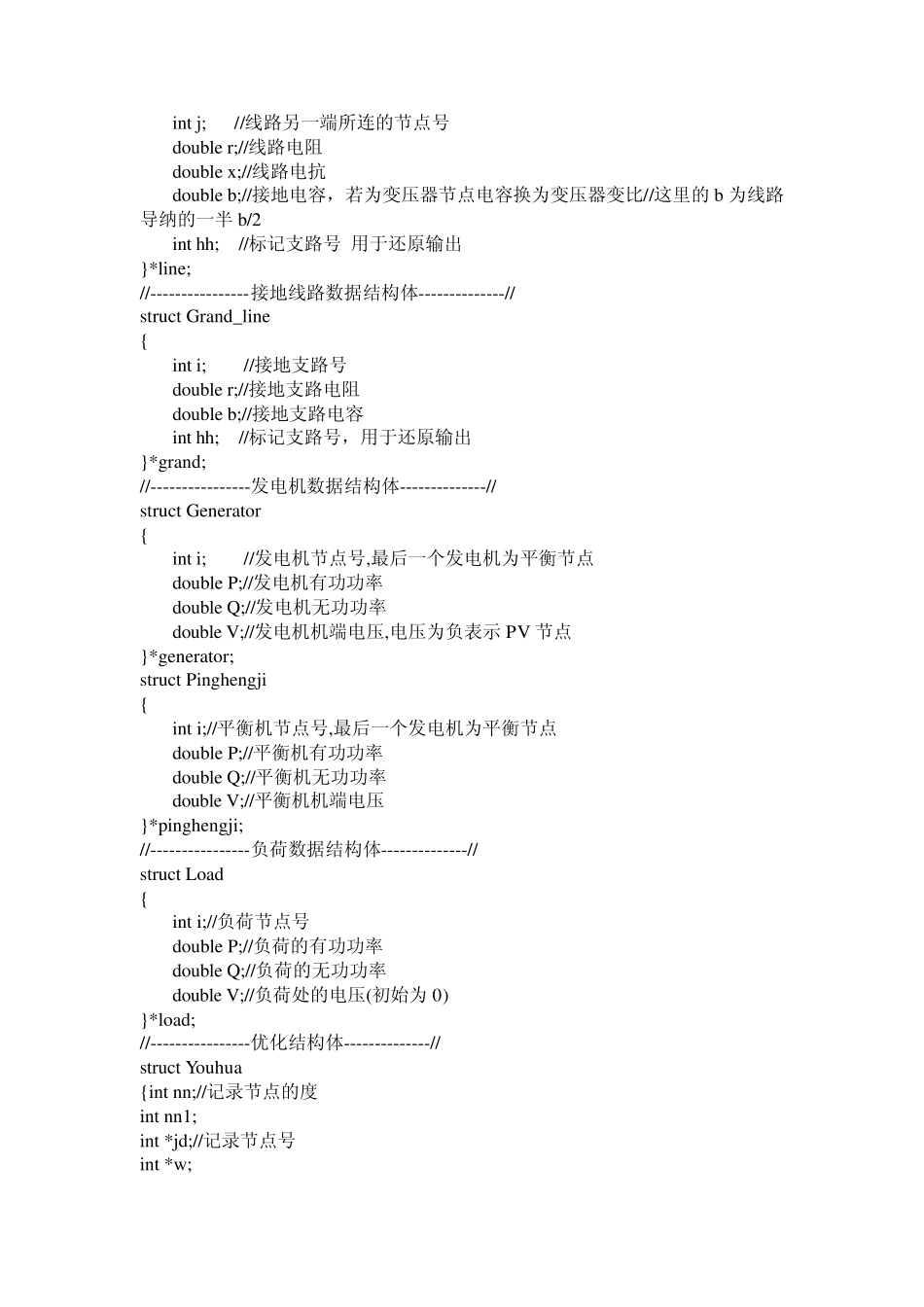

潮流计算程序_第3页
3/6
潮流程序报告 班级:硕7 2 1 姓名:胡与非 学号:3 1 0 7 1 6 1 0 3 3 一、概述 本程序是 PQ 分解法中的 BX 法,本程序中主要用到的三个主要算法概述如下: 1.节点优化编号 本程序使用 Tinney-2 编号方法,也称为最小度算法,或半动态节点优化编号方法。该方法使用最为广泛,且简单有效,可以大大减少矩阵因子分解过程中产生的注入元的数目。 2.稀疏技术 稀疏技术包括稀疏矩阵技术和稀疏矢量技术。本程序使用了稀疏矩阵技术,利用网络矩阵的稀疏结构,减少了存储量和计算量,提高了求解网络方程的计算速度。 3.潮流计算的快速分解法(FDLF) 快速分解法不是求解高维数的修正方程,而是分别交替求解两个低维数且系数矩阵是常数矩阵的修正方程,因此计算速度快,收敛性好,应用广泛。 二、输入数据格式说明 第一行:支路数 第二行:节点数 第三行:接地支路数 第四行:发电机数 第五行:负荷数 第六行:平衡节点号 第七行:精度 以下是支路数据: 1、支路一端节点号 支路另一端节点号 支路电阻 支路电抗 接地电容(变压器变比) (节点号为负表明变压器支路,负号的节点侧为变压器的非标准变比侧,此时节点电容换为变压器变比;) 2、接地支路号 电阻 电容 以下是发电机数据:(最后一行是平衡机,其余发电机看成 PV 节点) 节点号 有功功率 无功功率 电压(电压为负表示 PV 节点) 以下是负荷数据: 节点号 有功功率 无功功率 电压(初始为 0) 三、数据结构介绍 //----------------线路数据结构体--------------// struct Line { int I ;//线路一端所连的节点号,节点号绝对值 i
