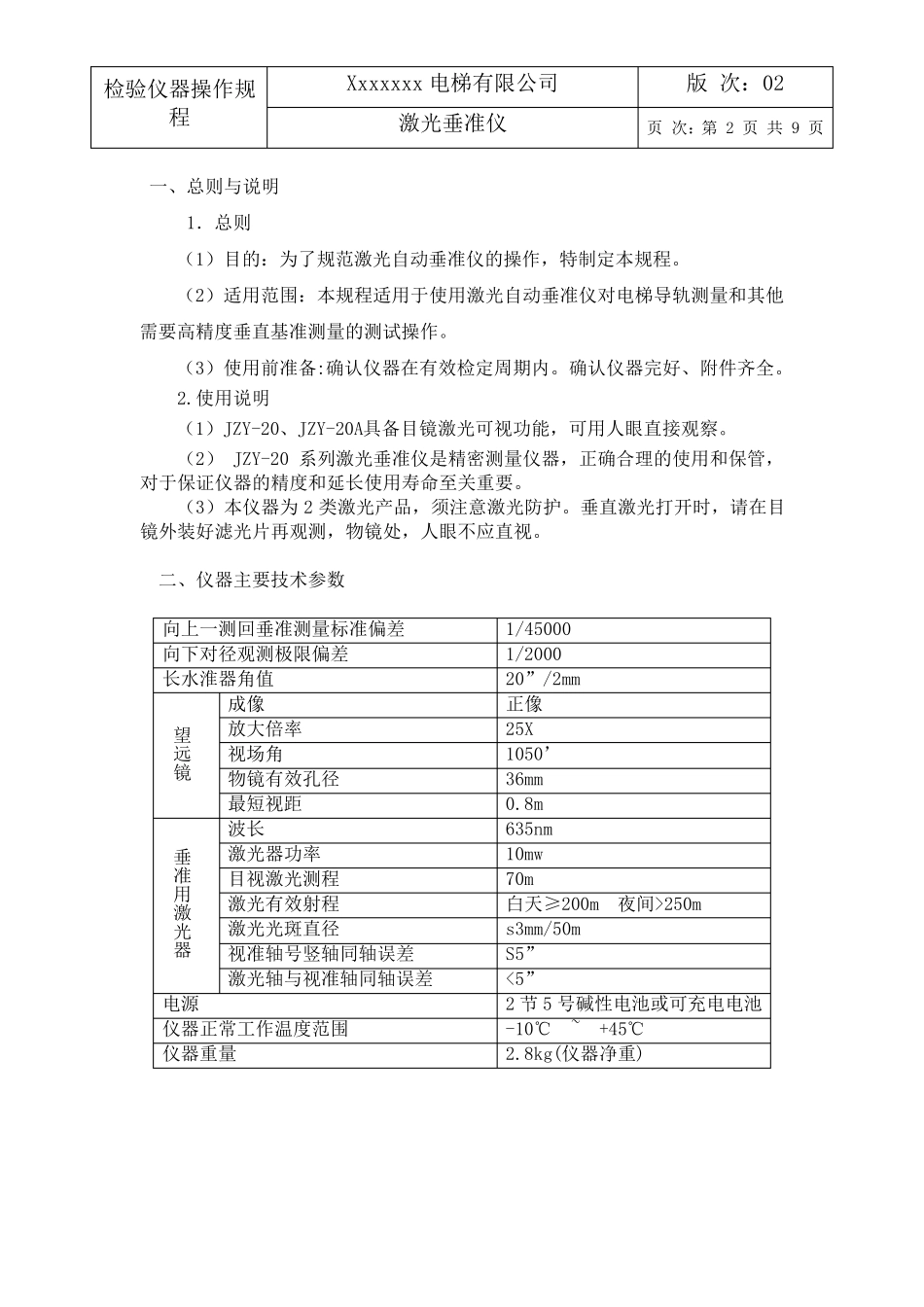

检验仪器操作规程 Xxxxxxx 电梯有限公司 版 次：02 激光垂准仪 页 次：第 1 页 共 9 页 目 录 一、总则与说明…………………………………………2 二、仪器主要技术参数…………………………………2 三、仪器外形及各部件各称……………………………3 四、仪器的使用…………………………………………3 五、仪器的电源…………………………………………5 六、仪器的调整…………………………………………5 七、仪器的维护…………………………………………8 八、仪器常见故障及排除方法…………………………9 检 验 仪 器 操 作 规程 Xxxxxxx 电 梯 有 限 公 司 版 次 ： 02 激 光 垂 准 仪 页 次 ： 第 2 页 共 9 页 一 、 总 则 与 说 明 1． 总 则 （ 1） 目 的 ： 为 了 规 范 激 光 自 动 垂 准 仪 的 操 作 ， 特 制 定 本 规 程 。 （ 2） 适 用 范 围 ： 本 规 程 适 用 于 使 用 激 光 自 动 垂 准 仪 对 电 梯 导 轨 测 量 和 其 他需 要 高 精 度 垂 直 基 准 测 量 的 测 试 操 作 。 （ 3） 使 用 前 准 备 :确 认 仪 器 在 有 效 检 定 周 期 内 。 确 认 仪 器 完 好 、 附 件 齐 全 。 2.使 用 说 明 （ 1） JZY-20、 JZY-20A具 备 目 镜 激 光 可 视 功 能 ， 可 用 人 眼 直 接 观 察 。 （ 2） JZY-20 系 列 激 光 垂 准 仪 是 精 密 测 量 仪 器 ， 正 确 合 理 的 使 用 和 保 管 ，对 于 保 证 仪 器 的 精 度 和 延 长 使 用 寿 命 至 关 重 要 。 （ 3） 本 仪 器 为 2 类 激 光 产 品 ， 须 注 意 激 光 防 护 。 垂 直 激 光 打 开 时 ， 请 在 目镜 外 装 好 滤 光 片 再 观 测 ， 物镜 处， 人 眼 不应直 视 。 二、 仪 器 主要 技术参数 向上一 测 回垂 准 测 量 标准 偏差 1/45000 向下对 径观 测 极限 偏差 1/2000 长 水淮器 角值 20”/2mm 望远镜 成像 正 像 放大倍率 25X 视 场角 1050’ 物镜 有 效 孔径 36mm 最短视 距 0.8m 垂准用激光器 波长 635nm 激 光 器 功 率 10mw 目 视 激 光 测 程 70m 激 光 有 效 射程 白天≥200m...
