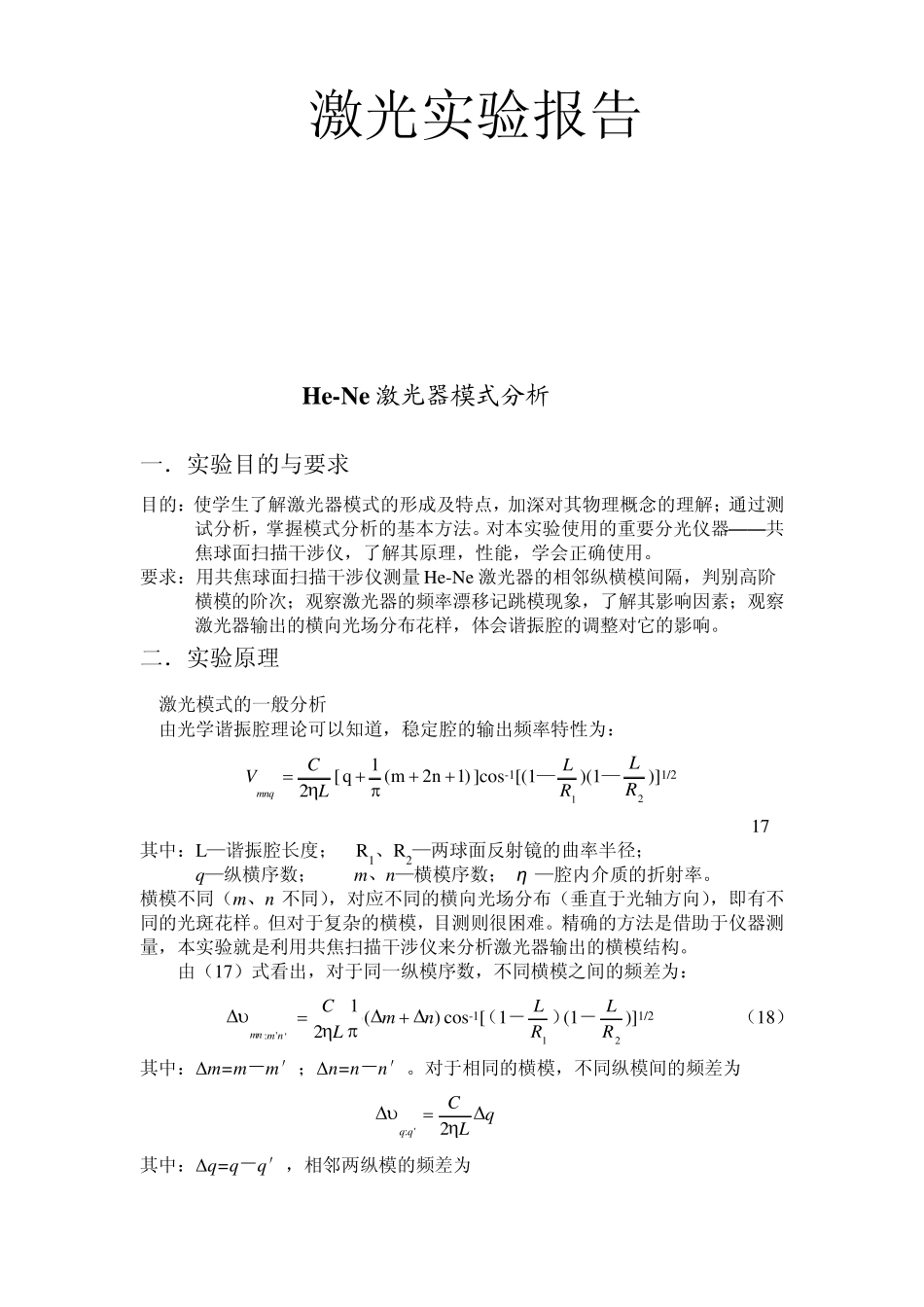

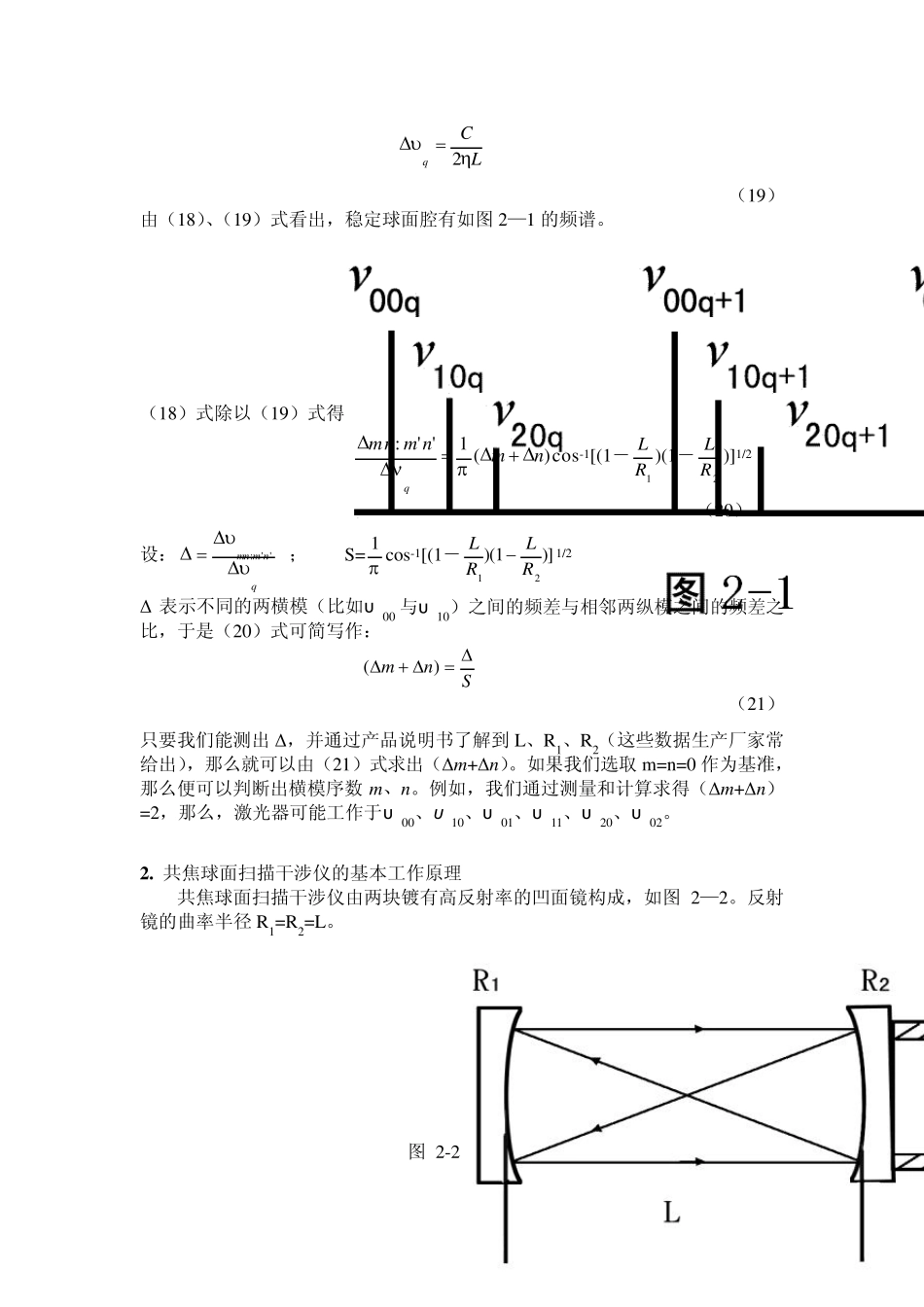

激光实验报告 He-Ne激光器模式分析 一.实验目的与要求 目的:使学生了解激光器模式的形成及特点,加深对其物理概念的理解;通过测试分析,掌握模式分析的基本方法。对本实验使用的重要分光仪器——共焦球面扫描干涉仪,了解其原理,性能,学会正确使用。 要求:用共焦球面扫描干涉仪测量He-Ne 激光器的相邻纵横模间隔,判别高阶横模的阶次;观察激光器的频率漂移记跳模现象,了解其影响因素;观察激光器输出的横向光场分布花样,体会谐振腔的调整对它的影响。 二.实验原理 1.激光模式的一般分析 由光学谐振腔理论可以知道,稳定腔的输出频率特性为: LCVmnq2[1q(m2n1)]cos-1[(1—1RL )(1—2RL )]1/2 (17) 其中:L—谐振腔长度; R1、R2—两球面反射镜的曲率半径; q—纵横序数; m、n—横模序数; η —腔内介质的折射率。 横模不同(m、n 不同),对应不同的横向光场分布(垂直于光轴方向),即有不同的光斑花样。但对于复杂的横模,目测则很困难。精确的方法是借助于仪器测量,本实验就是利用共焦扫描干涉仪来分析激光器输出的横模结构。 由(17)式看出,对于同一纵模序数,不同横模之间的频差为: )(12'':nmLCnmmncos-1[(1-1RL )(1-2RL )]1/2 (18) 其中:Δm=m-m′;Δn=n-n′。对于相同的横模,不同纵模间的频差为 qLCqq2': 其中:Δq=q-q′,相邻两纵模的频差为 LCq2 (19) 由(18)、(19)式看出,稳定球面腔有如图2—1 的频谱。 (18)式除以(19)式得 cos)(1'':nmnmmnq-1[(1-1RL )(1-2RL )]1/2 (20) 设:qnmmn'': ; S=1 cos-1[(1-)]1)(21RLRL1/2 Δ 表示不同的两横模(比如υ 00 与υ 10)之间的频差与相邻两纵模之间的频差之比,于是(20)式可简写作: Snm)( (21) 只要我们能测出Δ,并通过产品说明书了解到 L、R1、R2(这些数据生产厂家常给出),那么就可以由(21)式求出(Δm+Δn)。如果我们选取 m=n=0 作为基准,那么便可以判断出横模序数 m、n。例如,我们通过测量和计算求得(Δm+Δn)=2,那么,激光器可能工作于υ 00、υ 10、υ 01、υ 11、υ 20、υ 02。 2 . 共焦球面扫描干涉仪的基本工作原理 共焦球面扫描干涉仪由两块镀有高反射率的凹面镜构成,如图2—2。反射镜的曲率半径 R1=R2=L。 图 2-2 由于反射镜的反射率相当高,注入腔内...
