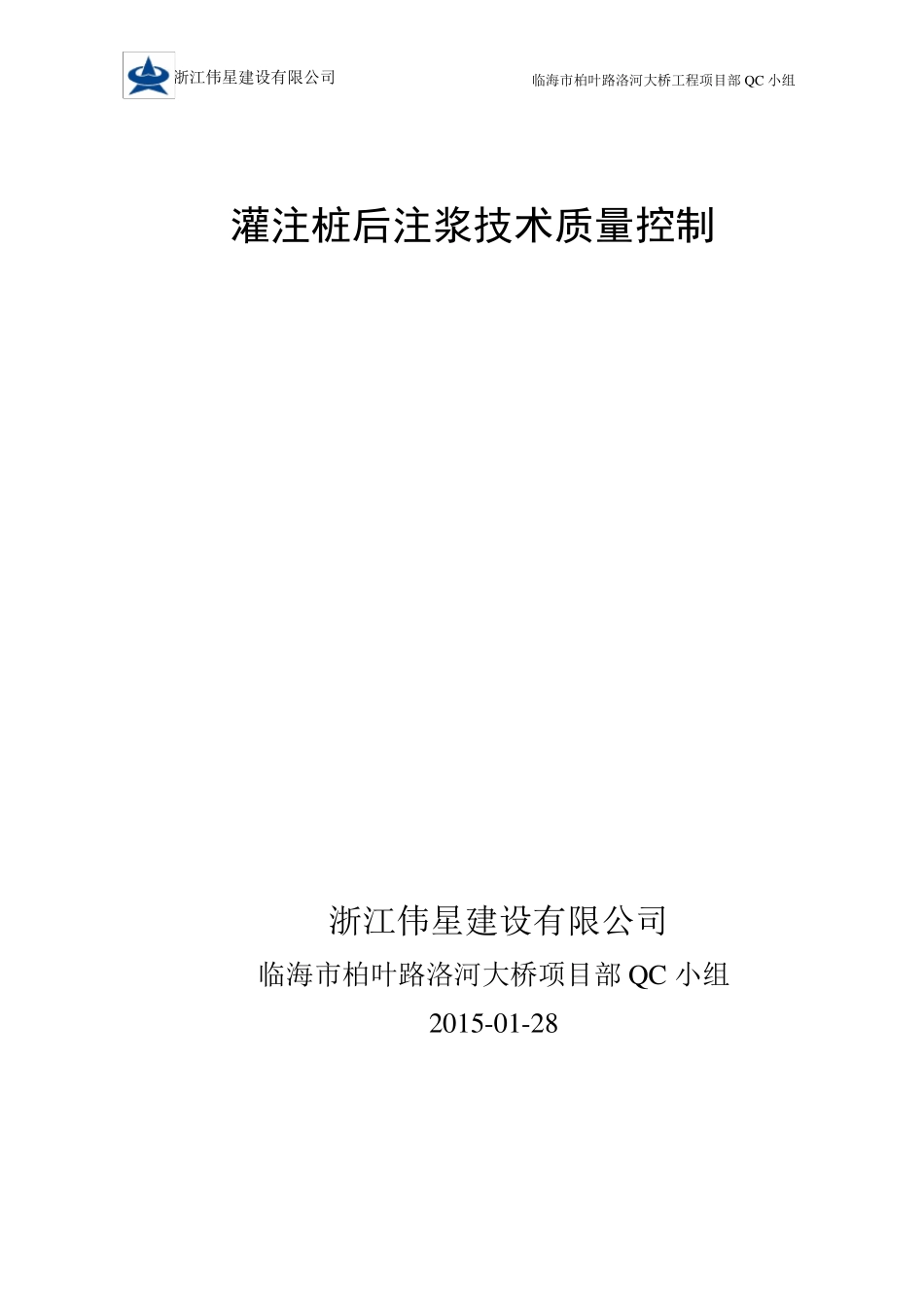

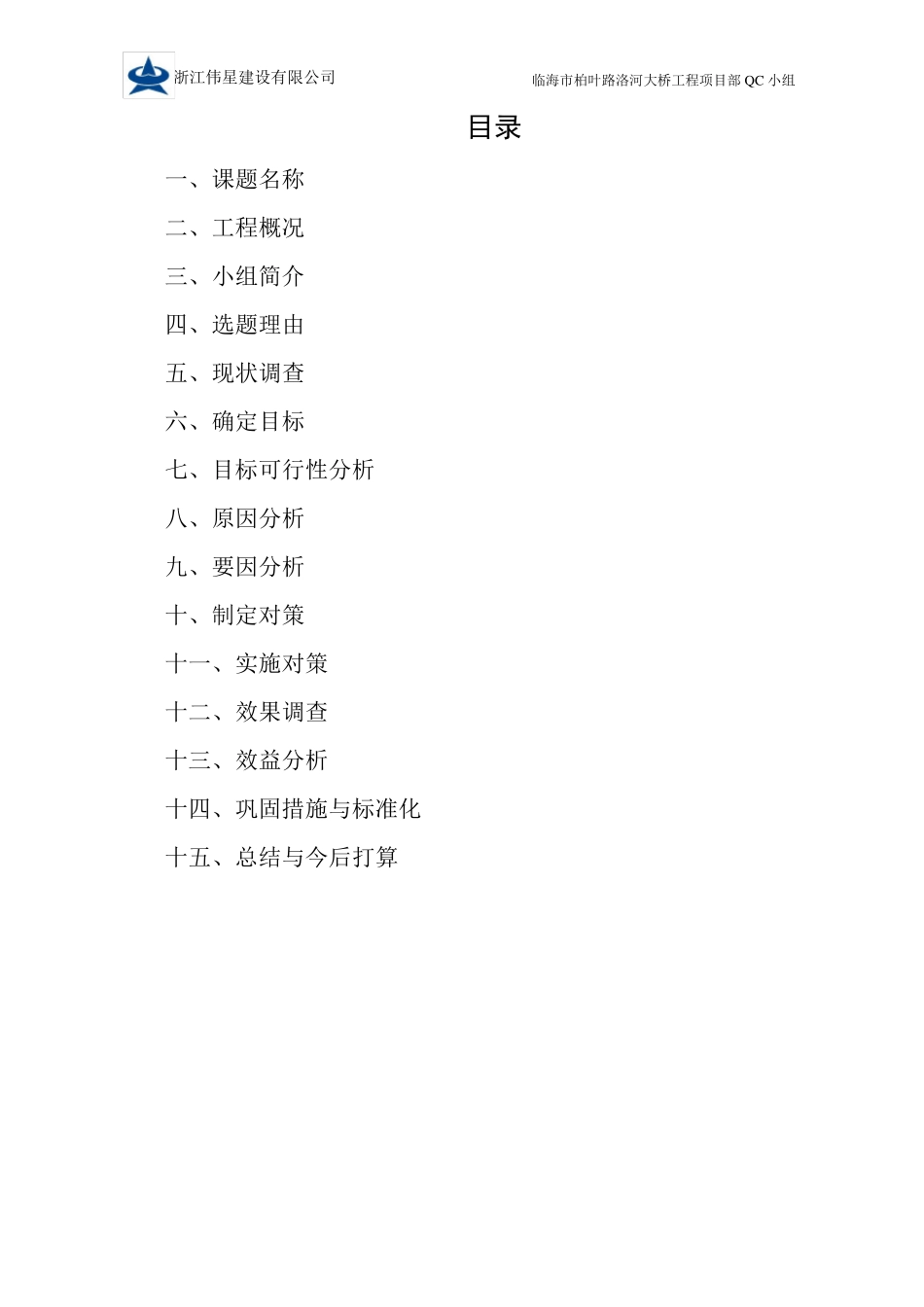

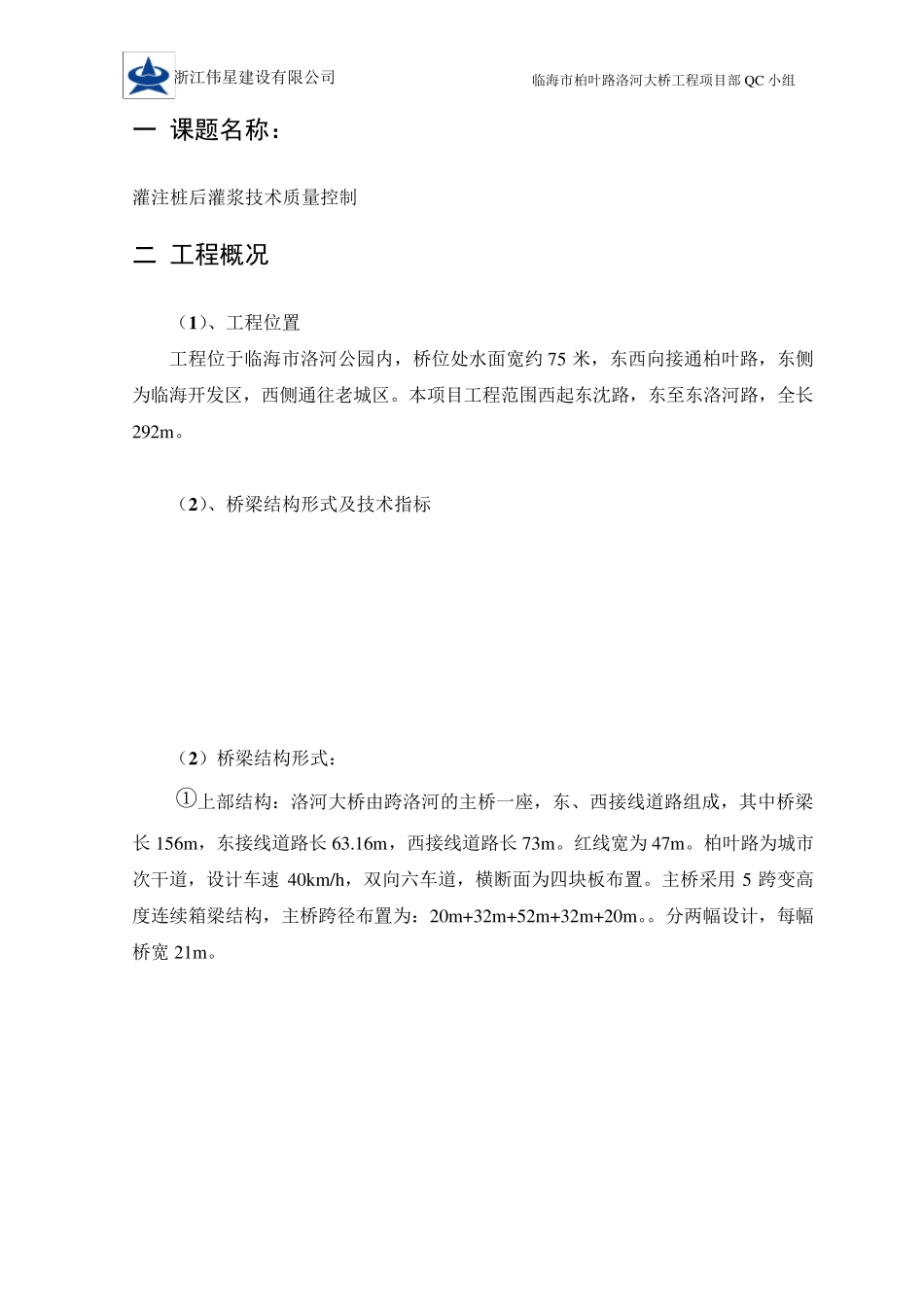

浙江伟星建设有限公司 临海市柏叶路洛河大桥工程项目部 QC 小组 灌注桩后注浆技术质量控制 浙江伟星建设有限公司 临海市柏叶路洛河大桥项目部 QC 小组 2015-01-28 浙江伟星建设有限公司 临海市柏叶路洛河大桥工程项目部QC 小组 目录 一、课题名称 二、工程概况 三、小组简介 四、选题理由 五、现状调查 六、确定目标 七、目标可行性分析 八、原因分析 九、要因分析 十、制定对策 十一、实施对策 十二、效果调查 十三、效益分析 十四、巩固措施与标准化 十五、总结与今后打算 浙江伟星建设有限公司 临海市柏叶路洛河大桥工程项目部QC 小组 一 课题名称： 灌注桩后灌浆技术质量控制 二 工程概况 （1 ）、工程位置 工程位于临海市洛河公园内，桥位处水面宽约75 米，东西向接通柏叶路，东侧为临海开发区，西侧通往老城区。本项目工程范围西起东沈路，东至东洛河路，全长292m 。 （2 ）、桥梁结构形式及技术指标 （2 ）桥梁结构形式： ①上部结构：洛河大桥由跨洛河的主桥一座，东、西接线道路组成，其中桥梁长156m ，东接线道路长63.16m ，西接线道路长73m 。红线宽为47m 。柏叶路为城市次干道，设计车速 40km /h，双向六车道，横断面为四块板布置。主桥采用 5 跨变高度连续箱梁结构，主桥跨径布置为：20m +32m +52m +32m +20m 。。分两幅设计，每幅桥宽21m 。 浙江伟星建设有限公司 临海市柏叶路洛河大桥工程项目部QC 小组 梁高按二次抛物线变化，支点梁高2.8m ，次边跨及跨中梁高1.5m ，边跨梁高1.0m 。 主梁为单箱三室断面，直腹板。支点处高跨比1/18.57，近支座附近，腹板、底板纵向设变宽（厚）段，腹板从45cm 变宽到75cm ；顶板厚25cm 。 主梁在支点处设横梁，中墩处横梁厚为2.5m ，次中墩处横梁厚为2.0m ，边墩处横梁厚1.2m ，中横梁间设人孔，次中横梁不设人孔，次边跨底板开人孔以方便检修，边跨因梁高小，无法进人。 上部结构纵向按全预应力构件设计，横梁按部分A 类预应力构件设计。 ②下部结构 中墩采用框架式桥墩，单个墩身断面基本为矩形倒圆角，尺寸为2.1m （横桥向）×1.8m （纵桥向），支座间距 10.2m 。墩身为混凝土实体墩，砼强度等级为C40.中墩下布置为9 根直径 1.5m 钻孔灌注桩，桩长 37m ，承台厚2.5m ，主墩承台与山茶花承台连成一体。主墩持力层为7-3 层。 边墩为柱式墩，哑铃型承台，共设8 根 1.2m 钻孔灌注桩，桩长 30m ...
