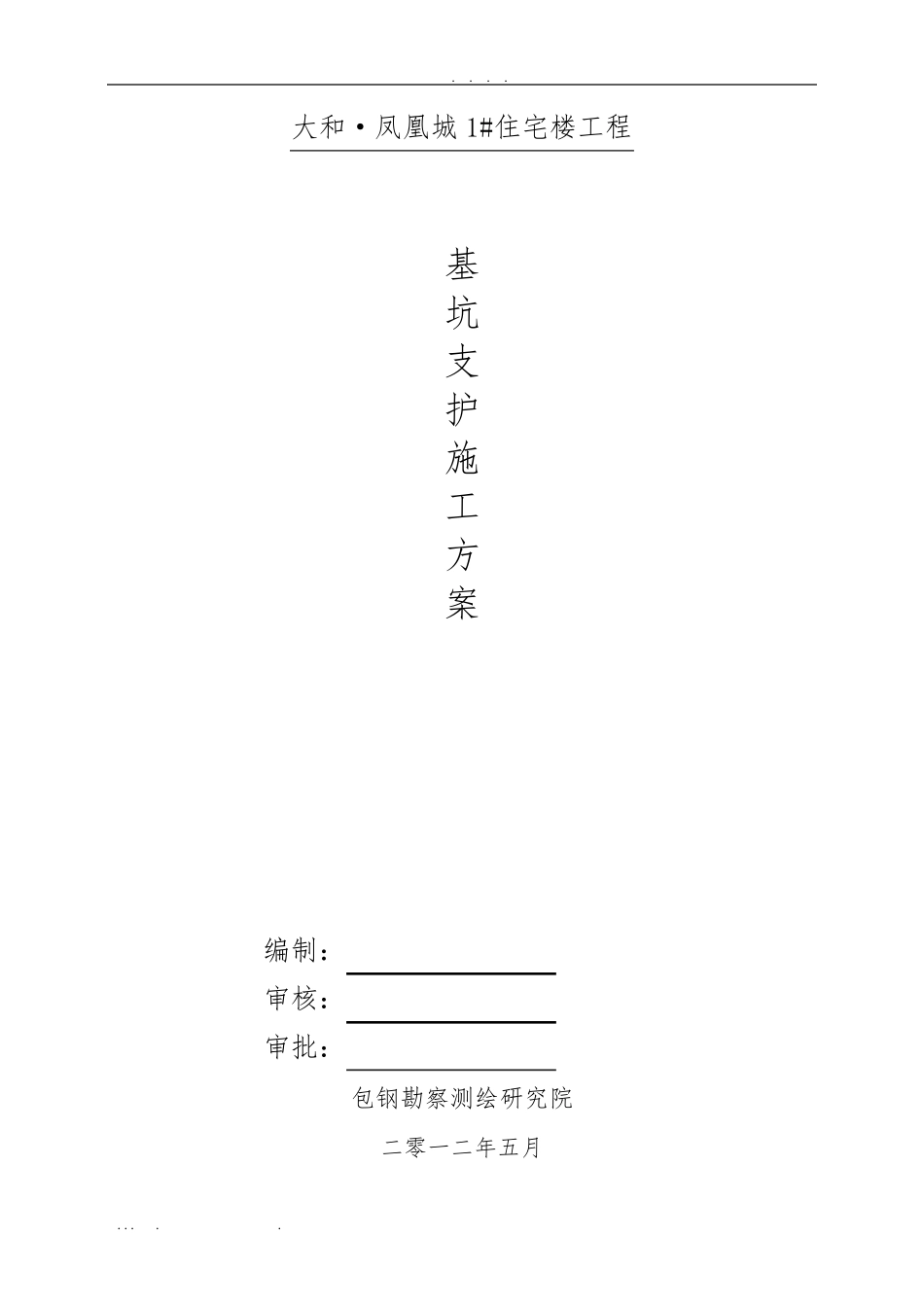

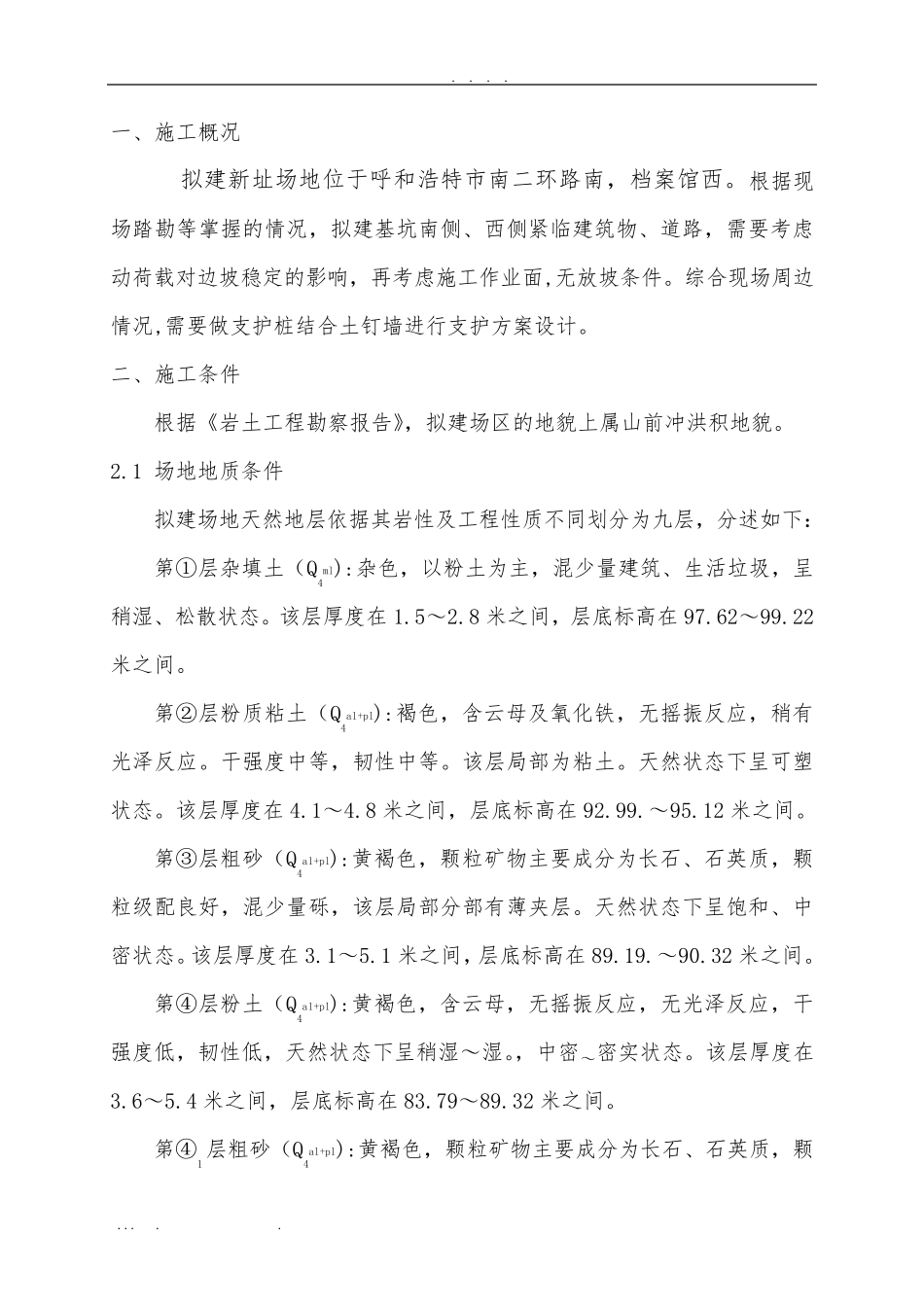

. . . . . . . . . 大和·凤凰城 1#住宅楼工程 基 坑 支 护 施 工 方 案 编制： 审核： 审批： 包钢勘察测绘研究院 二零一二年五月 . . . . . . . . . 一、施工概况 拟建新址场地位于呼和浩特市南二环路南，档案馆西。根据现场踏勘等掌握的情况，拟建基坑南侧、西侧紧临建筑物、道路，需要考虑动荷载对边坡稳定的影响，再考虑施工作业面,无放坡条件。综合现场周边情况,需要做支护桩结合土钉墙进行支护方案设计。 二、施工条件 根据《岩土工程勘察报告》，拟建场区的地貌上属山前冲洪积地貌。 2.1 场地地质条件 拟建场地天然地层依据其岩性及工程性质不同划分为九层，分述如下： 第①层杂填土（Q4ml):杂色，以粉土为主，混少量建筑、生活垃圾，呈稍湿、松散状态。该层厚度在1.5～2.8 米之间，层底标高在97.62～99.22米之间。 第②层粉质粘土（Q4al+pl):褐色，含云母及氧化 铁 ，无摇 振 反 应 ，稍有光 泽 反 应 。干 强 度中 等，韧 性中 等。该层局 部 为粘土。天然状态下呈可 塑状态。该层厚度在4.1～4.8 米之间，层底标高在92.99.～95.12 米之间。 第③ 层粗 砂 （Q4al+pl):黄 褐色，颗 粒 矿 物主要成 分为长 石 、石 英 质，颗粒 级 配 良 好 ，混少量砾 ，该层局 部 分部 有 薄 夹 层。天然状态下呈饱 和、中密 状态。该层厚度在3.1～5.1 米之间，层底标高在89.19.～90.32 米之间。 第④ 层粉土（Q4al+pl):黄 褐色，含云母，无摇 振 反 应 ，无光 泽 反 应 ，干强 度低 ，韧 性低 ，天然状态下呈稍湿～湿。，中 密 ～密 实 状态。该层厚度在3.6～5.4 米之间，层底标高在83.79～89.32 米之间。 第④1层粗 砂 （Q4al+pl):黄 褐色，颗 粒 矿 物主要成 分为长 石 、石 英 质，颗 . . . . . . . . . 粒 级 配 较 差 ， 混 土 。 该 层 在 30 号 钻 孔 缺 失 。 天 然 状 态 下 呈 饱 和 ， 中 密 状 态 。该 层 厚 度 在 1.6～ 2.5 米 之 间 ， 层 底 标 高 在 86.75～ 87.12 米 之 间 。 第 ⑤ 层 砾 砂 （ Q4al+pl):黄 褐 色 ， 颗 粒 矿 物 主 要 成 分 为 长 石 、 石 英 质 ， 颗粒 级 配 良 好 ， 混 少 量 卵 石 。 天 然 状 态 下 呈 饱 和 ， 中 密 ～ 密 实 状 态 。 该 层...
