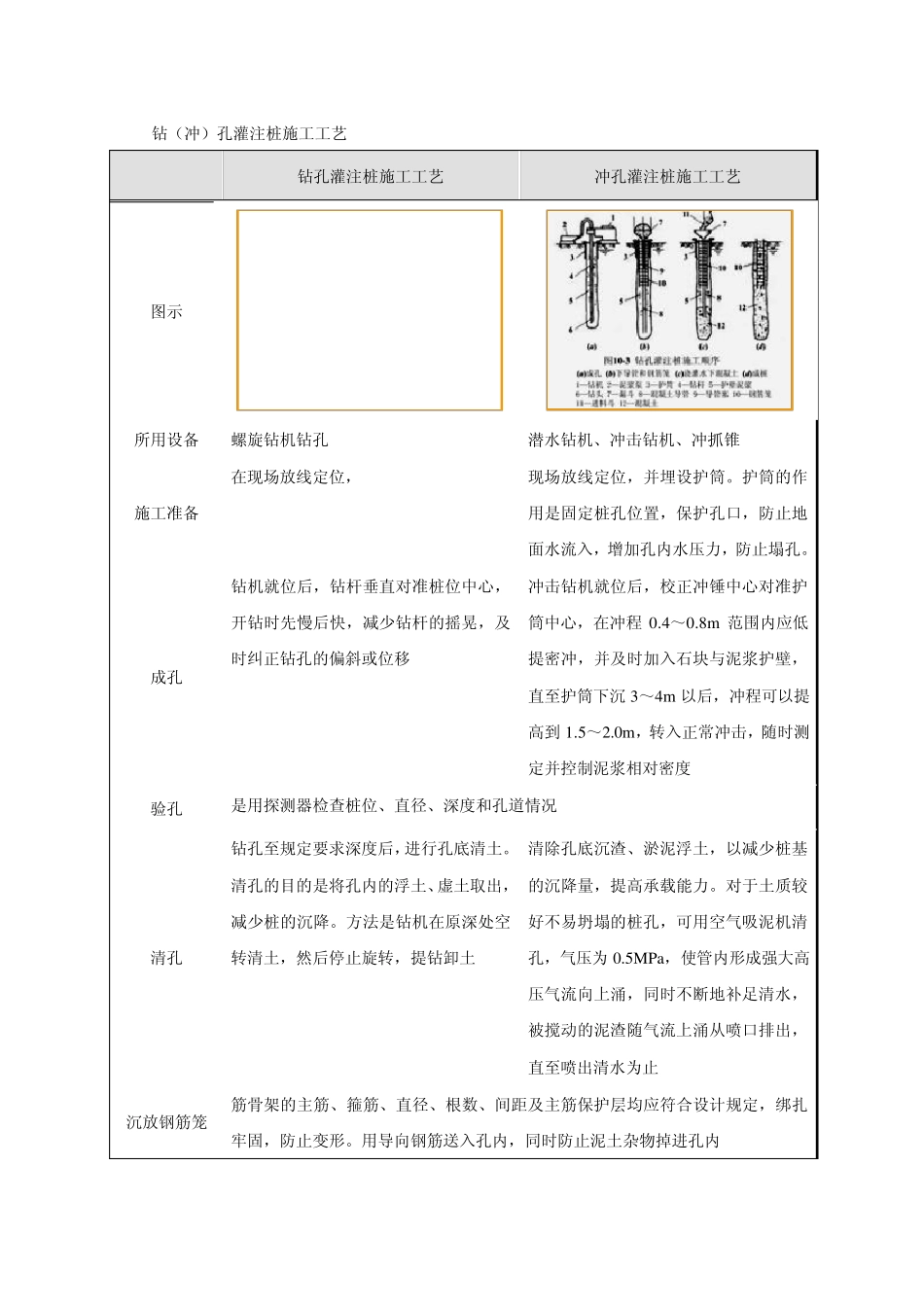

灌注桩施工工艺 5 .1 灌注桩分类 定 义 优 点 缺 点 备 注 钻（冲）孔灌注桩 是利用泥浆保护稳定孔壁的机械钻孔方法。它通过循环泥浆将切削碎的泥石渣屑悬浮后排出孔外 施工过程中无挤土、无振动、噪音小，对邻近建筑物及地下管线危害较小，且桩径不受限制 泥浆沉淀不易清除，影响端部承载力的充分发挥，并造成较大沉降 适用于成孔深度内没有地下水的一般粘土层、砂土及人工填土地基，不适于有地下水的土层和淤泥质土 沉管灌注桩 是利用锤击打桩设备或振动沉桩设备，将带有钢筋混凝土的桩尖(或钢板靴)或带有活瓣式桩靴的钢管沉入土中(钢管直径应与桩的设计尺寸一致)，造成桩孔，然后放入钢筋骨架并浇筑混凝土，随之拔出套管，利用拔管时的振动将混凝土捣实，便形成所需要的灌注桩 在钢管内无水环境中沉放钢筋和浇灌混凝土，从而为桩身混凝土的质量提供了保障 拔除套管时，如提管速度过快会造成缩颈、夹泥，甚至断桩；沉管过程的挤土效应除产生与预制桩类似的影响外，还可能使混凝土尚未结硬的邻桩被剪断。 适宜于一般粘性土、淤泥质土和人工填土地基 人工挖孔灌注桩 挖孔灌注桩是用人力挖土形成桩孔，并在向下推进的同时，将孔壁衬砌以保证施工安全，在清理完孔底后，浇灌混凝土 施工时可在孔内直接检查成孔质量，观察地质土质变化情况；桩孔深度由地基土层实际情况控制，桩底清孔除渣彻底、干净，对安全要求特高，如有害气体、易燃气体、空气稀薄等，尤其在有地下水时需边抽边挖，对漏电保护也有特殊要要适用于粘性土和地下水位较低的条件，最忌在含水砂层中施工，因易引起流砂坍孔，十分危险 易保证混凝土浇筑质量 求。 5.12 钻（冲）孔灌注桩施工工艺 钻孔灌注桩施工工艺 冲孔灌注桩施工工艺 图示 所用设备 螺旋钻机钻孔 潜水钻机、冲击钻机、冲抓锥 施工准备 在现场放线定位， 现场放线定位，并埋设护筒。护筒的作用是固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔。 成孔 钻机就位后，钻杆垂直对准桩位中心，开钻时先慢后快，减少钻杆的摇晃，及时纠正钻孔的偏斜或位移 冲击钻机就位后，校正冲锤中心对准护筒中心，在冲程 0.4～0.8m 范围内应低提密冲，并及时加入石块与泥浆护壁，直至护筒下沉 3～4m 以后，冲程可以提高到 1.5～2.0m ，转入正常冲击，随时测定并控制泥浆相对密度 验孔 是用探测器检查桩位、直径、深度和孔道情况 清孔 钻孔至规定要求深度后，进行孔...
