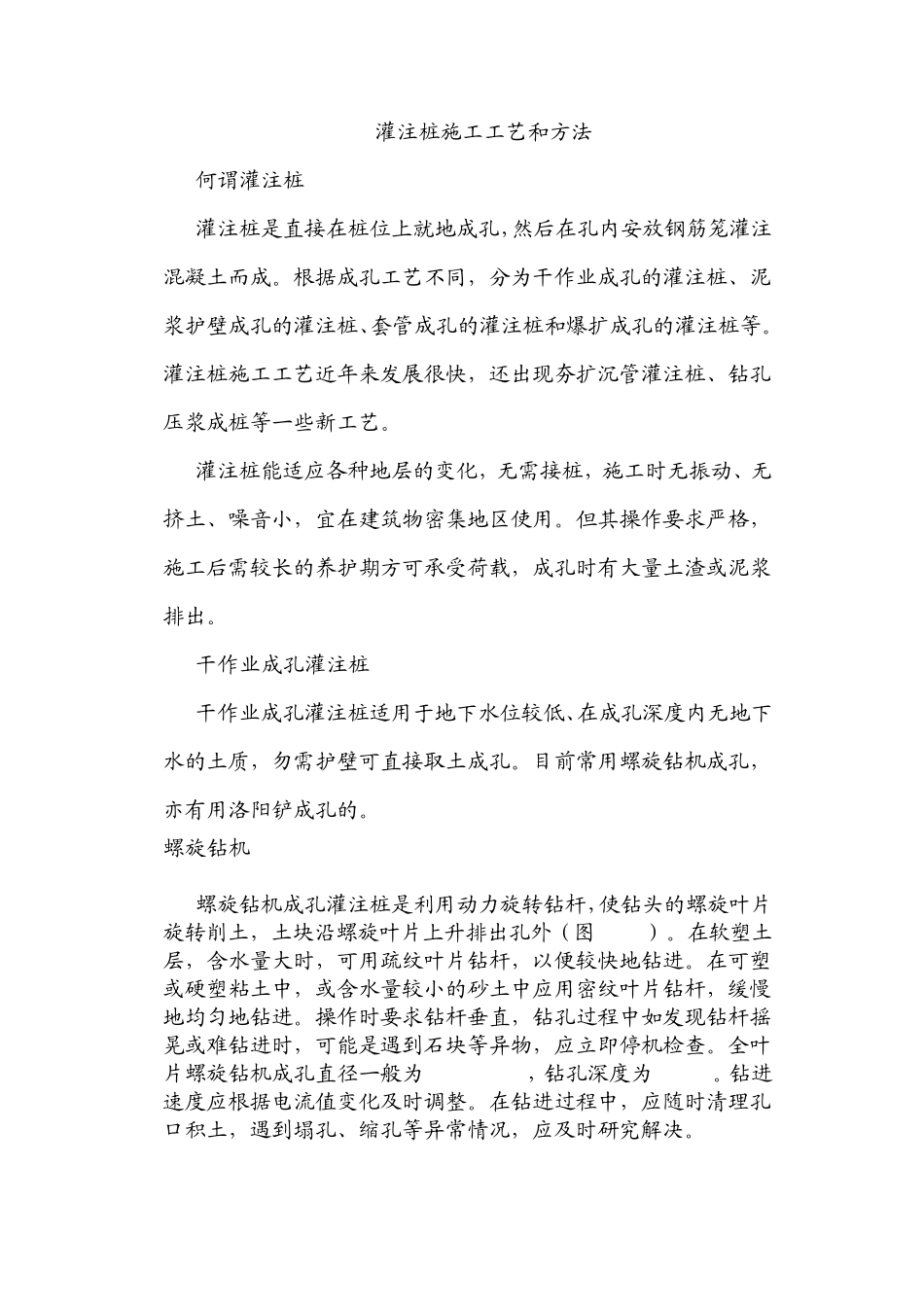

灌注桩施工工艺和方法 何谓灌注桩 灌注桩是直接在桩位上就地成孔，然后在孔内安放钢筋笼灌注混凝土而成。根据成孔工艺不同，分为干作业成孔的灌注桩、泥浆护壁成孔的灌注桩、套管成孔的灌注桩和爆扩成孔的灌注桩等。灌注桩施工工艺近年来发展很快，还出现夯扩沉管灌注桩、钻孔压浆成桩等一些新工艺。 灌注桩能适应各种地层的变化，无需接桩，施工时无振动、无挤土、噪音小，宜在建筑物密集地区使用。但其操作要求严格，施工后需较长的养护期方可承受荷载，成孔时有大量土渣或泥浆排出。 干作业成孔灌注桩 干作业成孔灌注桩适用于地下水位较低、在成孔深度内无地下水的土质，勿需护壁可直接取土成孔。目前常用螺旋钻机成孔，亦有用洛阳铲成孔的。 螺旋钻机 螺旋钻机成孔灌注桩是利用动力旋转钻杆，使钻头的螺旋叶片旋转削土，土块沿螺旋叶片上升排出孔外（图 2-10）。在软塑土层，含水量大时，可用疏纹叶片钻杆，以便较快地钻进。在可塑或硬塑粘土中，或含水量较小的砂土中应用密纹叶片钻杆，缓慢地均匀地钻进。操作时要求钻杆垂直，钻孔过程中如发现钻杆摇晃或难钻进时，可能是遇到石块等异物，应立即停机检查。全叶片螺旋钻机成孔直径一般为300~600mm，钻孔深度为8~20m。钻进速度应根据电流值变化及时调整。在钻进过程中，应随时清理孔口积土，遇到塌孔、缩孔等异常情况，应及时研究解决。 图2-10 步履式螺旋钻机 1—上底盘；2—下底盘；3—回转滚轮；4—行车滚轮； 5—钢丝滑轮；6—回转轴；7—行车油缸；8—支盘 泥浆护壁成孔钻机 泥浆护壁成孔是用泥浆保护孔壁并排出土渣而成孔，不论地下水位高或低的土层皆适用。多用于含水量高的软土地区。泥浆具有保护孔壁、防止塌孔、排出土渣以及冷却与润滑钻头的作用。泥浆一般需专门配制，当在粘土中成孔时，也可用孔内钻渣原土自造泥浆。 成孔机械有回转钻机、潜水钻机、冲击钻等，其中以回转钻机应用最多。 1.回转钻机成孔 回转钻机是由动力装置带动钻机的回转装置转动，并带动带有钻头的钻杆转动，由钻头切削土壤。切削形成的土渣，通过泥浆循环排出桩孔。根据泥浆循环方式的不同，分为正循环和反循环。根据桩型、钻孔深度、土层情况、泥浆排放条件、允许沉渣厚度等进行选择，但对孔深大于 30m的端承型桩，宜采用反循环。 在陆地上杂填土或松软土层中钻孔时，应在桩位孔口处设护筒，以起定位、保护孔口、维持水头等作用。护筒用钢板制作，内径应比钻头直径大 10cm，埋入土中深度...
