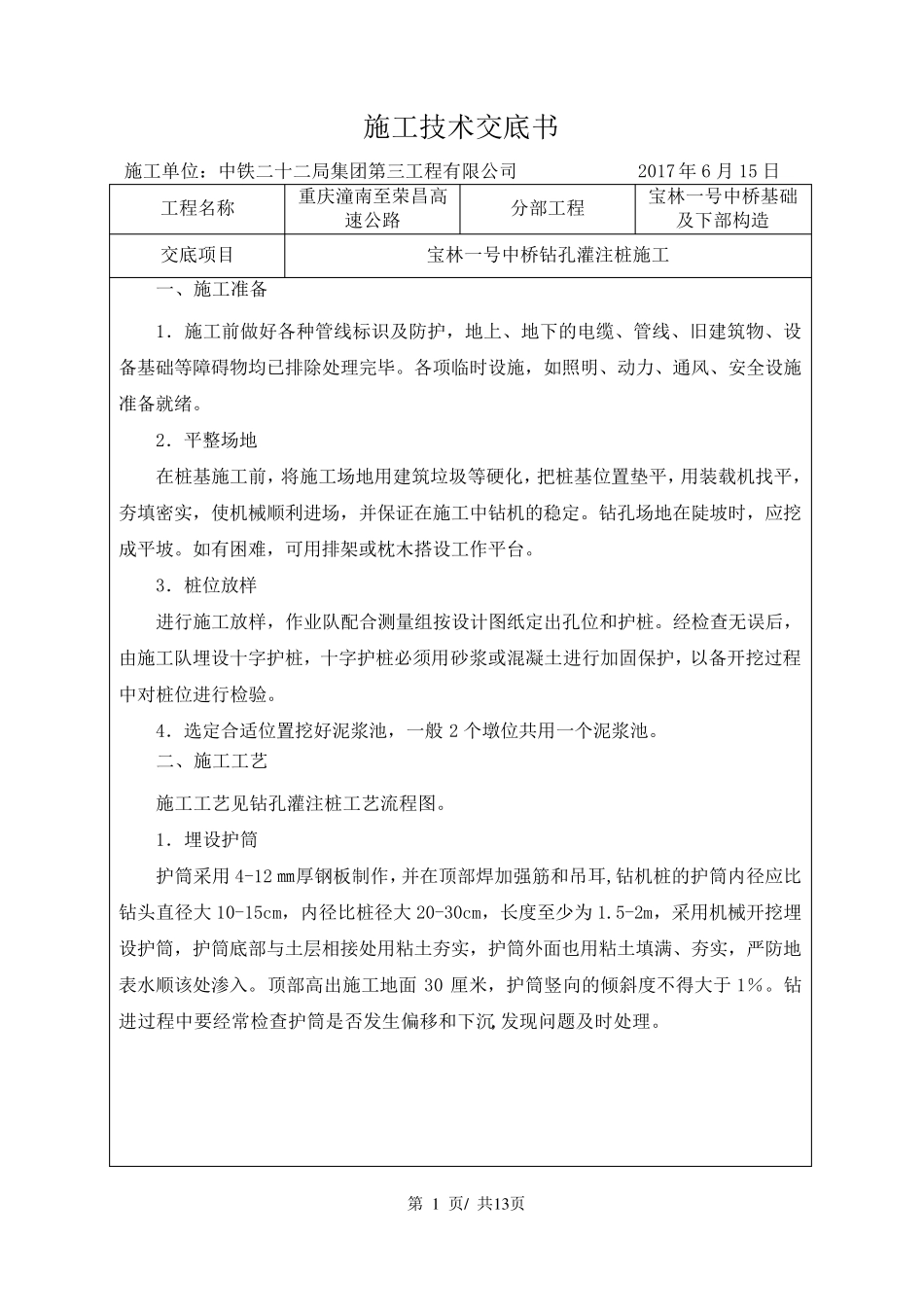

第 1 页/ 共1 3 页 施工技术交底书 施工单位：中铁二十二局集团第三工程有限公司 2017 年6 月15 日 工程名称 重庆潼南至荣昌高速公路 分部工程 宝林一号中桥基础及下部构造 交底项目 宝林一号中桥钻孔灌注桩施工 一、施工准备 1．施工前做好各种管线标识及防护，地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。 2．平整场地 在桩基施工前，将施工场地用建筑垃圾等硬化，把桩基位置垫平，用装载机找平，夯填密实，使机械顺利进场，并保证在施工中钻机的稳定。钻孔场地在陡坡时，应挖成平坡。如有困难，可用排架或枕木搭设工作平台。 3．桩位放样 进行 施工放样，作业 队 配 合 测 量 组 按 设计 图 纸 定出 孔位和 护桩。经 检 查 无 误 后 ，由 施工队 埋 设十字 护桩，十字 护桩必 须 用砂 浆 或混 凝 土 进行 加 固 保护，以 备开 挖过 程中对 桩位进行 检 验 。 4．选 定合 适 位置挖好泥 浆 池 ，一般2 个 墩 位共用一个 泥 浆 池 。 二、施工工艺 施工工艺 见 钻孔灌注桩工艺 流 程图 。 1．埋 设护筒 护筒 采 用 4-12 ㎜ 厚 钢 板 制 作，并在顶 部焊 加 强 筋 和 吊 耳 ,钻机桩的护筒 内 径 应比钻头 直 径 大 10-15cm，内 径 比 桩径 大 20-30cm，长 度 至少 为 1.5-2m，采 用机械开 挖埋设护筒 ，护筒 底部与 土 层 相 接 处用粘 土 夯实，护筒 外 面 也 用粘 土 填满 、夯实，严 防地表 水 顺该 处渗 入 。顶 部高出 施工地面30 厘 米 ，护筒 竖 向 的倾 斜 度 不 得 大 于 1％ 。钻进过 程中要 经 常 检 查 护筒 是 否 发 生 偏 移 和 下沉 ,发 现 问 题 及时处理。 第 2 页/ 共1 3 页 2．钻机就位 根据技术人员用全站仪放出的中心桩位，经监理工程师复查确认无误后安装钻机。钻机就位前要先检查钻机上方及周边有无电线及障碍物，确认无误后方可进入下道工序施工。 钻机就位前,对钻孔前的各项准备工作进行检查,包括主要机具设备的检查和维修。底座和顶端应平稳,不得产生位移或沉陷。钻头中心与钻孔中心位置偏差控制在2 厘米范围内。 平整场地 凿桩头 测定孔位 挖埋护筒 钻机就位 钻 进 制作护筒 钻头调整 中间检查 终 孔 清 孔 测 孔...
