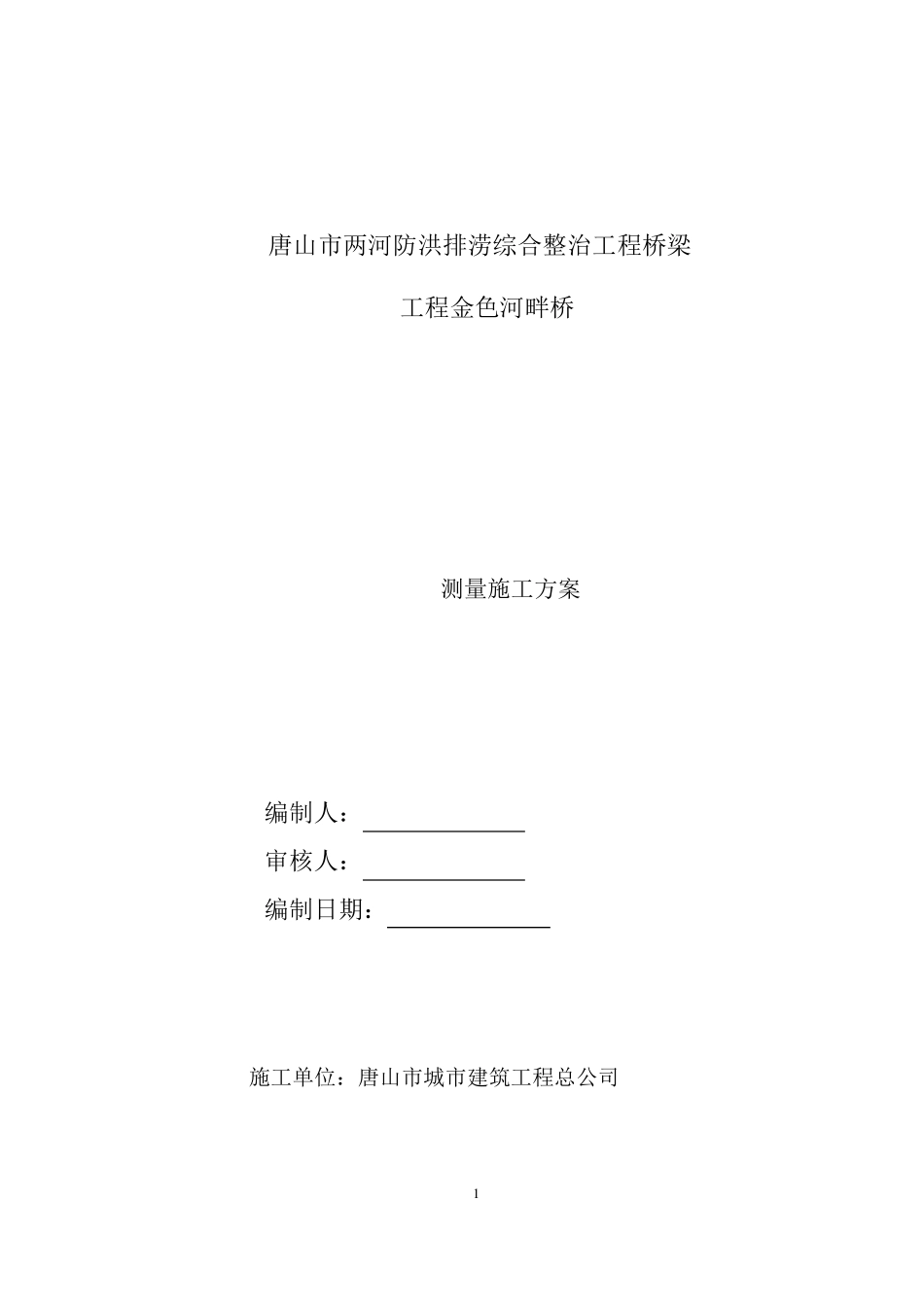

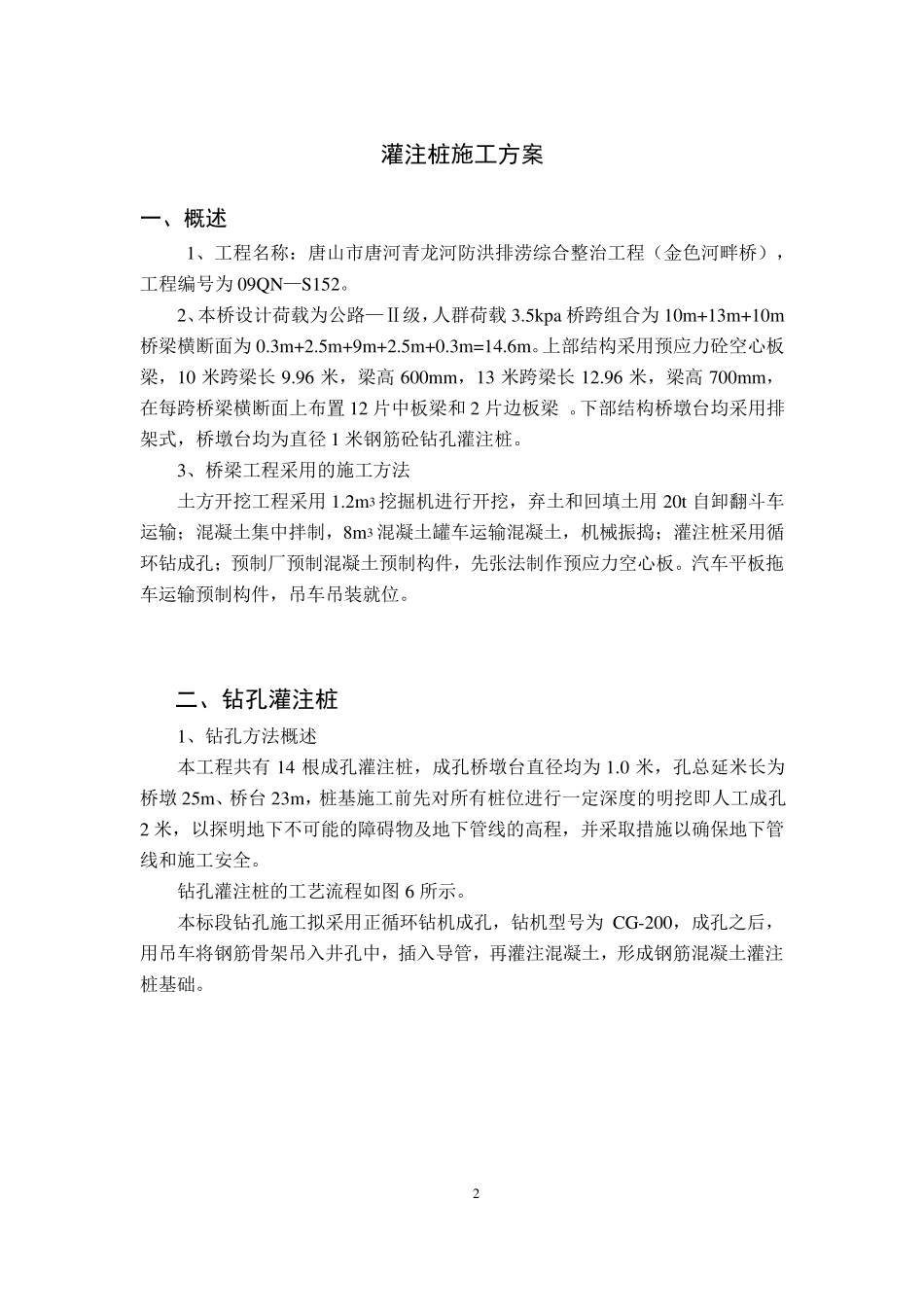

1 唐山市两河防洪排涝综合整治工程桥梁 工程金色河畔桥 测量施工方案 编制人： 审核人： 编制日期： 施工单位：唐山市城市建筑工程总公司 2 灌注桩施工方案 一、概述 1、工程名称：唐山市唐河青龙河防洪排涝综合整治工程（金色河畔桥），工程编号为09QN—S152。 2、本桥设计荷载为公路—Ⅱ级，人群荷载 3.5kpa 桥跨组合为10m+13m+10m桥梁横断面为0.3m+2.5m+9m+2.5m+0.3m=14.6m。上部结构采用预应力砼空心板梁，10 米跨梁长 9.96 米，梁高 600mm，13 米跨梁长 12.96 米，梁高 700mm，在每跨桥梁横断面上布置 12 片中板梁和 2 片边板梁 。下部结构桥墩台均采用排架式，桥墩台均为直径 1 米钢筋砼钻孔灌注桩。 3、桥梁工程采用的施工方法 土方开挖工程采用 1.2m3 挖掘机进行开挖，弃土和回填土用 20t自卸翻斗车运输；混凝土集中拌制，8m3 混凝土罐车运输混凝土，机械振捣；灌注桩采用循环钻成孔；预制厂预制混凝土预制构件，先张法制作预应力空心板。汽车平板拖车运输预制构件，吊车吊装就位。 二、钻孔灌注桩 1、钻孔方法概述 本工程共有 14 根成孔灌注桩，成孔桥墩台直径均为1.0 米，孔总延米长为桥墩 25m、桥台 23m，桩基施工前先对所有桩位进行一定深度的明挖即人工成孔2 米，以探明地下不可能的障碍物及地下管线的高程，并采取措施以确保地下管线和施工安全。 钻孔灌注桩的工艺流程如图 6 所示。 本标段钻孔施工拟采用正循环钻机成孔，钻机型号为CG-200，成孔之后，用吊车将钢筋骨架吊入井孔中，插入导管，再灌注混凝土，形成钢筋混凝土灌注桩基础。 3 场地平整桩位放样护筒埋设钻机就位钻孔成孔检验监理工程师验孔清孔安放钢筋骨架安放导管灌注水下混凝土拔除钢护筒桩头处理成桩检测护筒制作制备泥浆钢筋骨架加工制作确定混凝土配合比混凝土搅拌运输备料试拼装检验导管混凝土试块制作混凝土试块试验 图6 钻孔灌注桩的工艺流程 2 、钻孔准备工作 在钻机钻孔以前应做好以下准备工作： （1 ）桩位的测量放样工作； （2 ）做好道路、场地的平整工作，设置供水和供电设施； （3 ）安装和检查好施工机具：冲击钻机、钻头，钢护筒； （4 ）制备泥浆； （5 ）钻机一般不直接置于不坚实的的地基上； （6 ）按照事先制定好的施工方案和工艺流程进行施工； （7 ）向监理工程师报验。 3 、成孔工艺 4 （1）平整场地，测量恢复定线定位桩。 （2）设置护筒。桩孔口应设置护筒，护...
