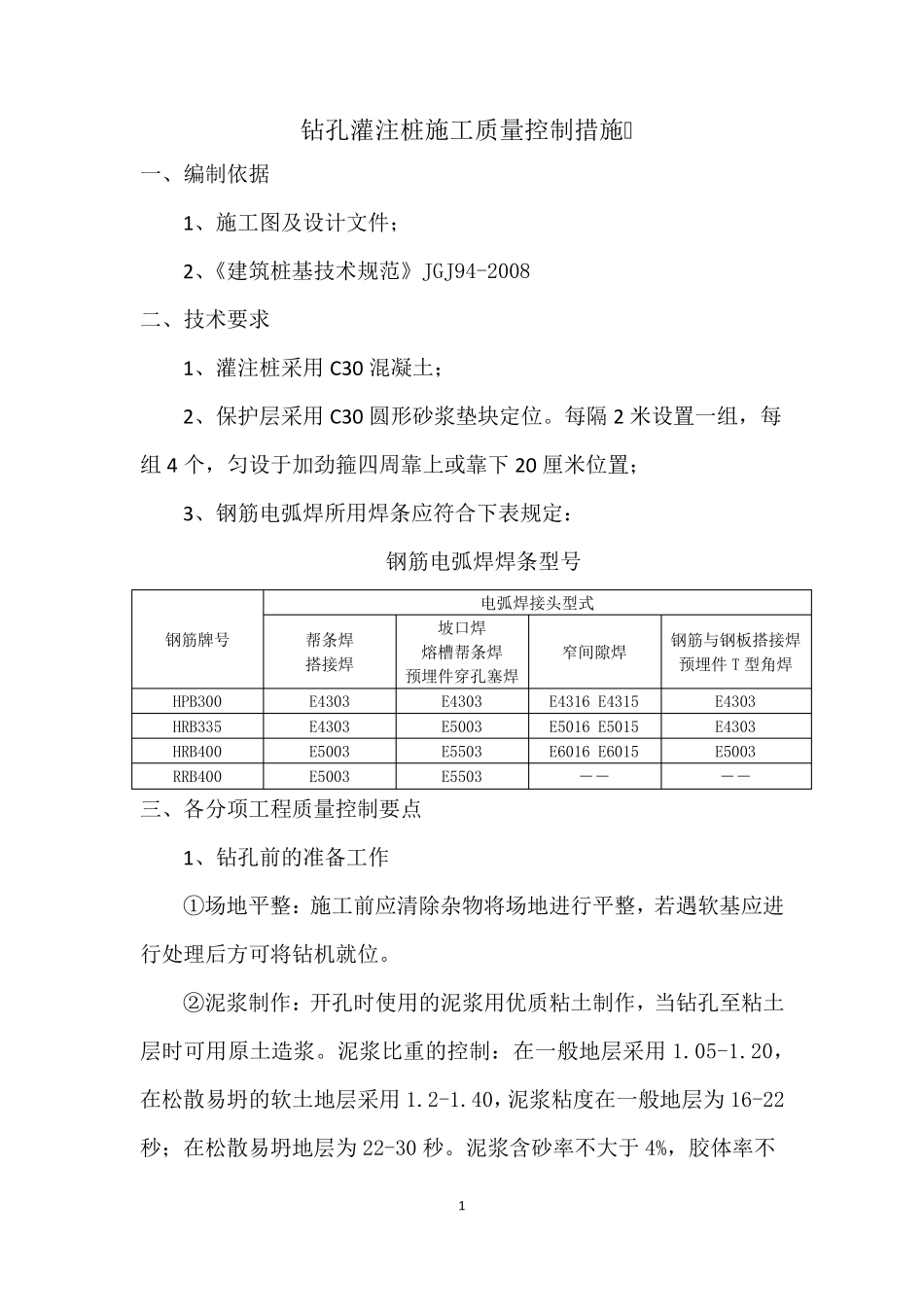

1 钻孔灌注桩施工质量控制措施 一、编制依据 1、施工图及设计文件； 2、《建筑桩基技术规范》JGJ94-2008 二、技术要求 1、灌注桩采用C30 混凝土； 2、保护层采用C30 圆形砂浆垫块定位。每隔2 米设置一组，每组4 个，匀设于加劲箍四周靠上或靠下20 厘米位置； 3、钢筋电弧焊所用焊条应符合下表规定： 钢筋电弧焊焊条型号 钢筋牌号 电弧焊接头型式 帮条焊 搭接焊 坡口焊 熔槽帮条焊 预埋件穿孔塞焊 窄间隙焊 钢筋与钢板搭接焊 预埋件T 型角焊 HPB300 E4303 E4303 E4316 E4315 E4303 HRB335 E4303 E5003 E5016 E5015 E4303 HRB400 E5003 E5503 E6016 E6015 E5003 RRB400 E5003 E5503 ―― ―― 三、各分项工程质量控制要点 1、钻孔前的准备工作 ①场地平整：施工前应清除杂物将场地进行平整，若遇软基应进行处理后方可将钻机就位。 ②泥浆制作：开孔时使用的泥浆用优质粘土制作，当钻孔至粘土层时可用原土造浆。泥浆比重的控制：在一般地层采用1.05-1.20，在松散易坍的软土地层采用1.2-1.40，泥浆粘度在一般地层为 16-22秒 ；在松散易坍地层为 22-30 秒 。泥浆含 砂率 不 大 于4%，胶 体 率 不2 小于95%。施工中应经常测定泥浆比重、粘度、含砂率和胶体率，并根据地质情况及时调整。 ③护筒埋设： 护筒采用钢制作，应坚实、不漏水，护筒长度不宜小于2m。当使用旋转钻时，护筒内径应比钻头直径大 20cm；使用冲击钻时，护筒内径应比钻头直径大 40cm。 护筒顶面宜高出施工地面 30cm，其高度尚应满足孔内泥浆面高度的要求。当采用反循环回转方法钻孔时，护筒顶面应高出地下水位2.0m 以上；采用正循环回转方法钻孔时，护筒顶面的泥浆溢出口底边，当地质良好，不易坍孔时，宜高出地下水位 1.0m～1.5m 以上，当地质不良、容易坍孔时，应高出地下水位 1.5m～2.0m；采用其他方法钻孔时，护筒顶面宜高出地下水位 1.5m～2.0m。 护筒埋设深度：对于黏性土、粉土不得小于1m；对于砂性土埋深不得小于2m；当表面土层松软时，护筒应埋入密实土层中0.5m 以下。 护筒埋设是钻孔施工的首道工序，护筒平面位置与竖直度准确与否，护筒周围和护筒底脚是否紧密、不透水等均对成孔和成桩的质量都有重大影响。埋设时，护筒中心轴线应对正测量标志的桩位中心，其偏差不得大于5cm，并严格保护护筒的竖直位置，护筒倾斜度宜为1%。护筒下沉完毕后，测量其中心位置是否正确，护筒是否竖直。当偏差超...
