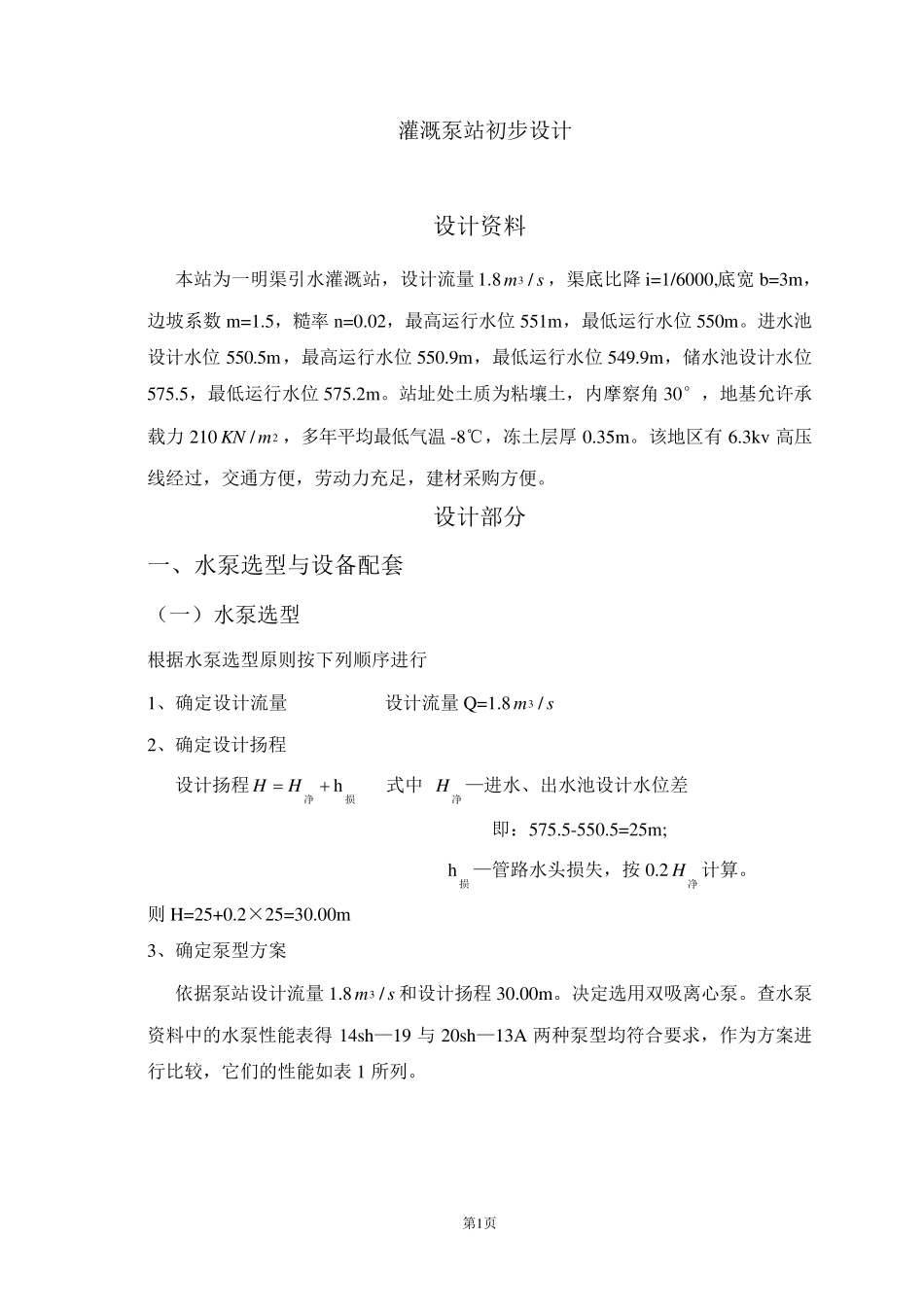

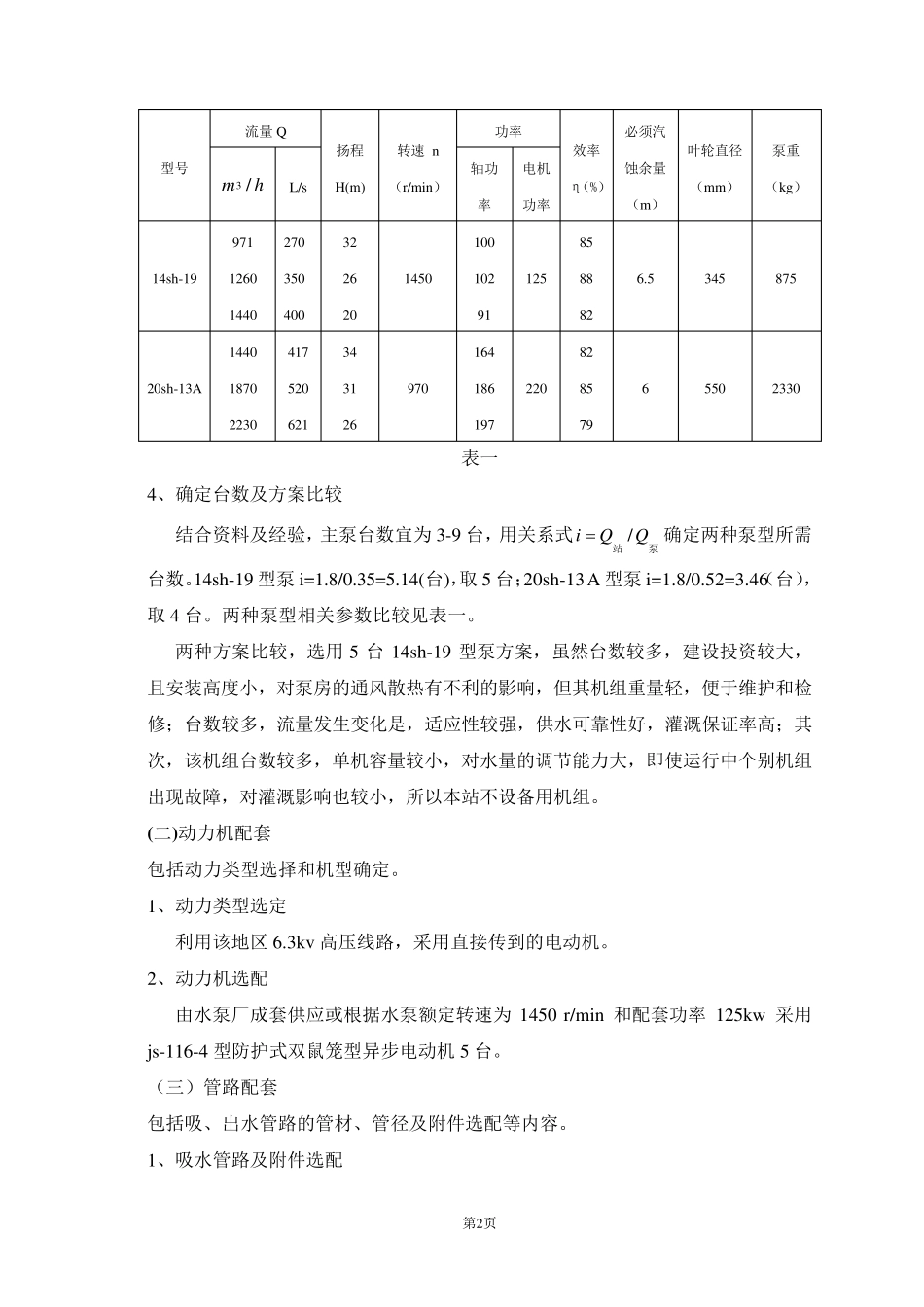

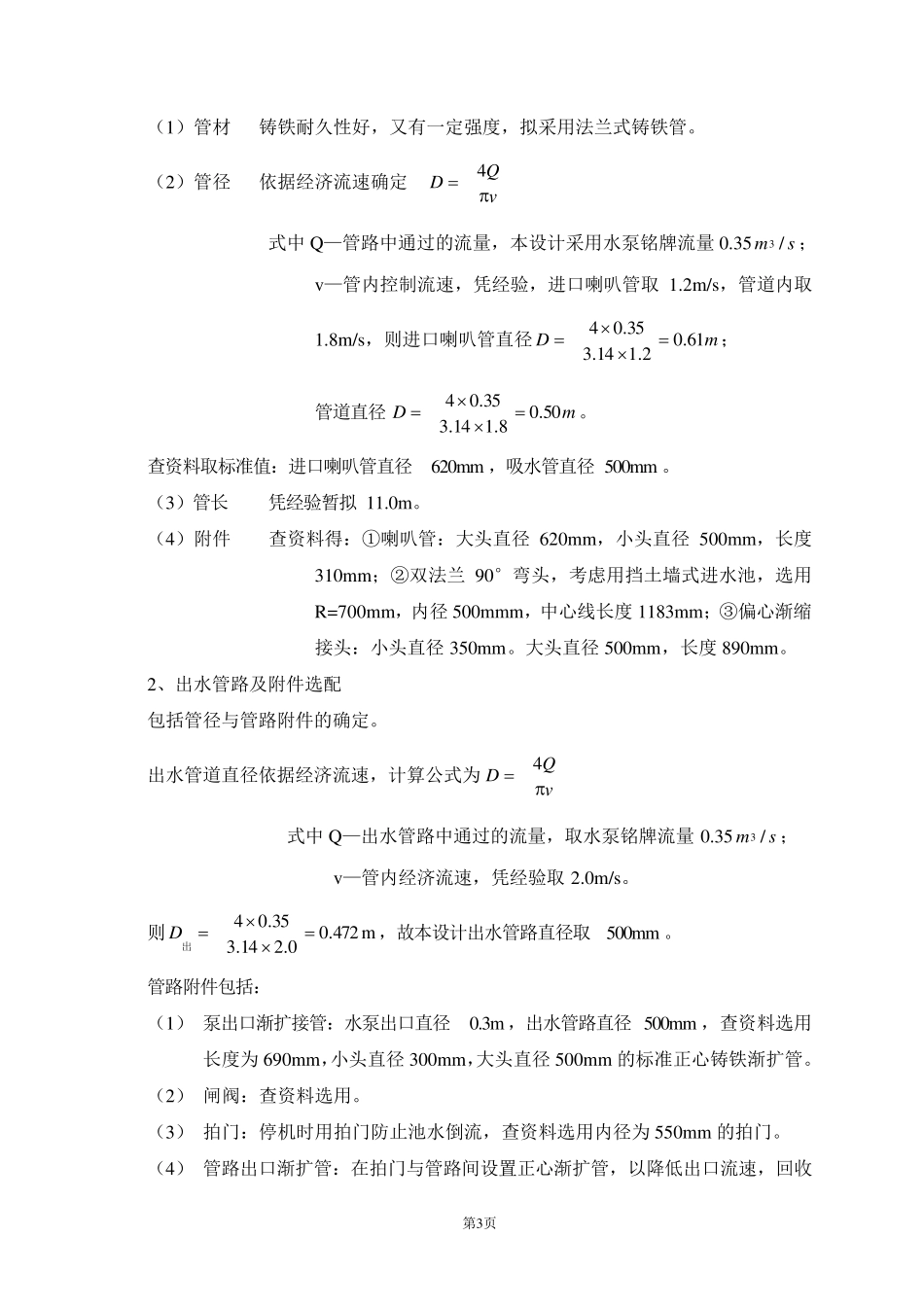

第1页 灌溉泵站初步设计 设计资料 本站为一明渠引水灌溉站,设计流量1.8sm /3,渠底比降i=1/6000,底宽b=3m,边坡系数m=1.5,糙率n=0.02,最高运行水位551m,最低运行水位550m。进水池设计水位550.5m,最高运行水位550.9m,最低运行水位549.9m,储水池设计水位575.5,最低运行水位575.2m。站址处土质为粘壤土,内摩察角30°,地基允许承载力 2102/ mKN,多年平均最低气温 -8℃,冻土层厚 0.35m。该地区有 6.3kv 高压线经过,交通方便,劳动力充足,建材采购方便。 设计部分 一、水泵选型与设备配套 (一) 水泵选型 根据水泵选型原则按下列顺序进行 1、确定设计流量 设计流量Q=1.8sm /3 2、确定设计扬程 设计扬程损净h HH 式中 净H—进水、出水池设计水位差 即:575.5-550.5=25m; 损h—管路水头损失,按 0.2净H计算。 则 H=25+0.2×25=30.00m 3、确定泵型方案 依据泵站设计流量1.8sm /3和设计扬程 30.00m。决定选用双吸离心泵。查水泵资料中的水泵性能表得 14sh—19 与 20sh—13A 两种泵型均符合要求,作为方案进行比较,它们的性能如表 1 所列。 第2页 型号 流量Q 扬程H(m) 转速 n(r/min) 功率 效率η(%) 必须汽蚀余量(m) 叶轮直径(mm) 泵重(kg) hm/3 L/s 轴功率 电机功率 14sh-19 971 1260 1440 270 350 400 32 26 20 1450 100 102 91 125 85 88 82 6.5 345 875 20sh-13A 1440 1870 2230 417 520 621 34 31 26 970 164 186 197 220 82 85 79 6 550 2330 表一 4、确定台数及方案比较 结合资料及经验,主泵台数宜为 3-9 台,用关系式泵站 QQi/确定两种泵型所需台数。14sh-19 型泵 i=1.8/0.35=5.14(台),取 5 台;20sh-13 A 型泵 i=1.8/0.52=3.46(台),取 4 台。两种泵型相关参数比较见表一。 两种方案比较,选用 5 台 14sh-19 型泵方案,虽然台数较多,建设投资较大,且安装高度小,对泵房的通风散热有不利的影响,但其机组重量轻,便于维护和检修;台数较多,流量发生变化是,适应性较强,供水可靠性好,灌溉保证率高;其次,该机组台数较多,单机容量较小,对水量的调节能力大,即使运行中个别机组出现故障,对灌溉影响也较小,所以本站不设备用机组。 (二)动力机配套 包括动力类型选择和机型确定。 1、动力类型选定 利用该地区 6.3kv 高压线路,采用直接传到的电动机。 2、动力机选配 由水泵厂...
