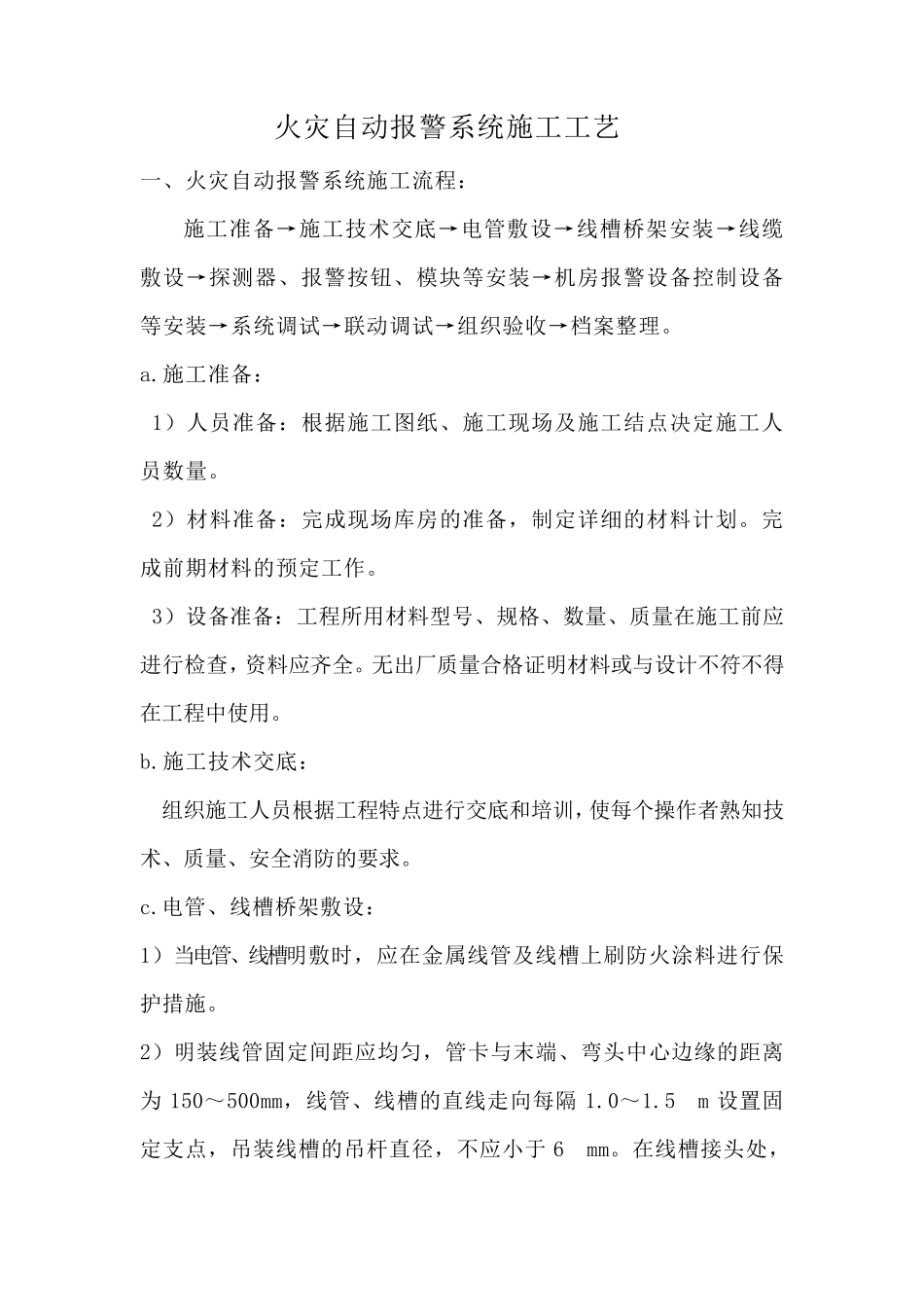

火灾自动报警系统施工工艺 一、火灾自动报警系统施工流程： 施工准备→施工技术交底→电管敷设→线槽桥架安装→线缆敷设→探测器、报警按钮、模块等安装→机房报警设备控制设备等安装→系统调试→联动调试→组织验收→档案整理。 a.施工准备： 1）人员准备：根据施工图纸、施工现场及施工结点决定施工人员数量。 2）材料准备：完成现场库房的准备，制定详细的材料计划。完成前期材料的预定工作。 3）设备准备：工程所用材料型号、规格、数量、质量在施工前应进行检查，资料应齐全。无出厂质量合格证明材料或与设计不符不得在工程中使用。 b.施工技术交底： 组织施工人员根据工程特点进行交底和培训，使每个操作者熟知技术、质量、安全消防的要求。 c.电管、线槽桥架敷设： 1）当电管、线槽明敷时，应在金属线管及线槽上刷防火涂料进行保护措施。 2）明装线管固定间距应均匀，管卡与末端、弯头中心边缘的距离为150～500mm，线管、线槽的直线走向 每隔1.0～1.5 m 设置 固定支 点，吊 装线槽的吊 杆 直径 ，不应小 于6 mm。在线槽接 头处 ，线槽走向改变或翻弯处，设置固定支点或吊装支点。 3）暗配管在没有吊顶的情况下，探测器的盒的位置就是安装探头的位置，不能调整，所以确定盒的位置应按探测器安装要求定位。 d.线缆敷设： 1）在穿线前，对已预埋管路，对照图纸检查预埋管数量、位置，将管内或线槽内的积水及杂物清除干净,保证管路畅通，线盒与管口处加护口，并固定牢固，无用管口应封堵。 2）布线要求： 火灾报警信号线采用ZR-RVS-2×1.5 导线；火灾报警电源线采用NH-BV-1.5；消防电话线采用ZR-RVVP-2×1.0；消防广播线采用ZR-RVS-2×1.5；消火栓泵控制线采用NH-BV-4×1.5;排烟风机手动控制线采用NH-KVV-4×1.5。探测器至手动报警按钮之间采用RVS 电线。探测器的信号线“＋”应为红色，“－”应为蓝色，其余线路应根据不同用途采用其它颜色区分，但同一工程中，相同用途的导线颜色应一致，接线端子应有明确标号。 3）线盒、箱体内要求： 线盒、箱体内留有适 当 余量，并盘 好 放 入 盒箱内不得 外 露 。为保证管、线槽内无结 头、打 结 ，无破 皮 损 坏 现 象 ，线的接头应在接线盒内焊 接。并做 好 绝 缘 处理 。（ PVC 胶 布、布胶 布）两 层 。 4）不同电压 等 级 、不同电流 类 别 的线路，不能放 在同一管内或线槽的同一槽内。 5）线盒外 接线要求：需 要接线...
