火灾报警电路的设计(模电课程设计)VIP免费

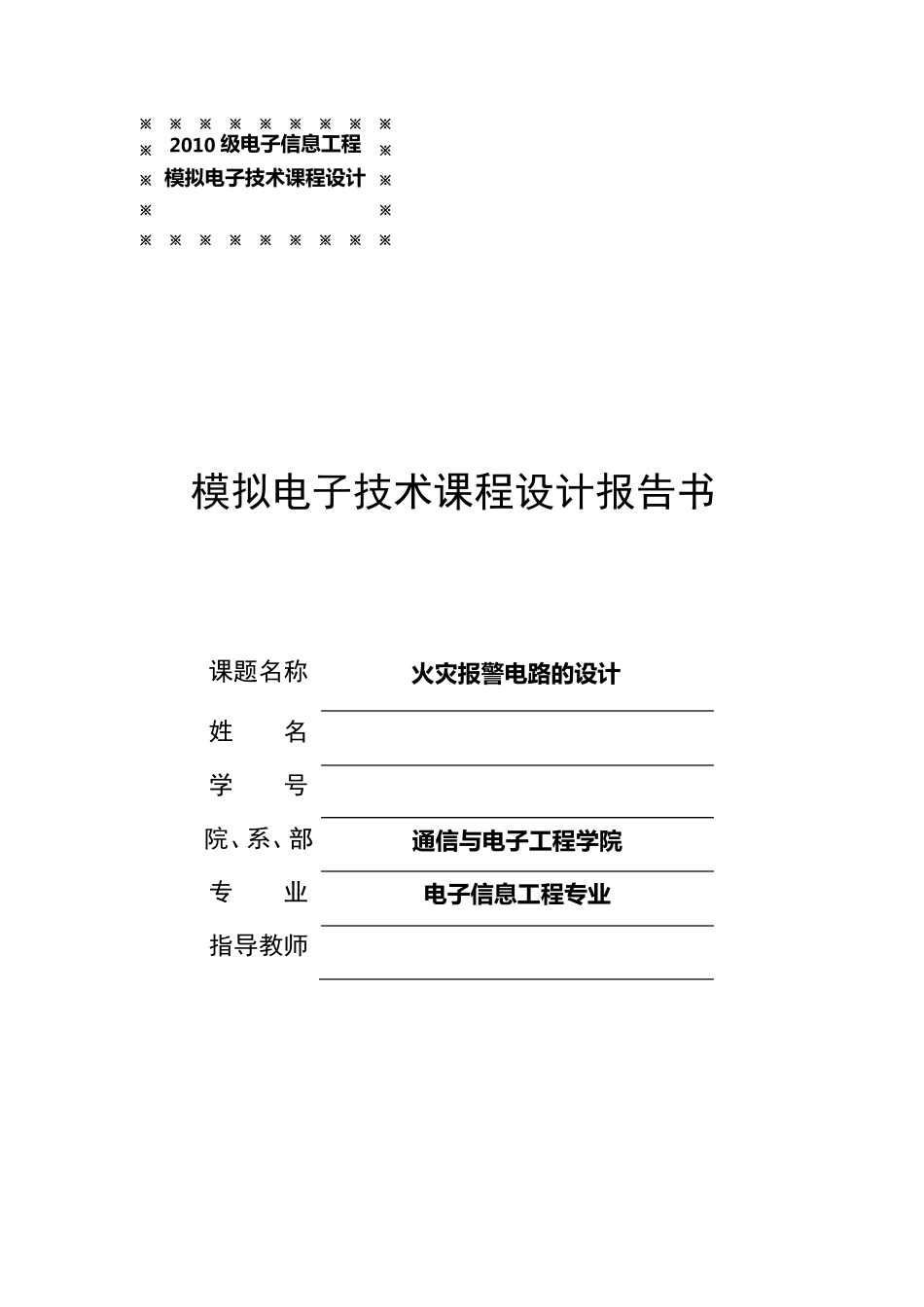

火灾报警电路的设计(模电课程设计)_第1页
1/9

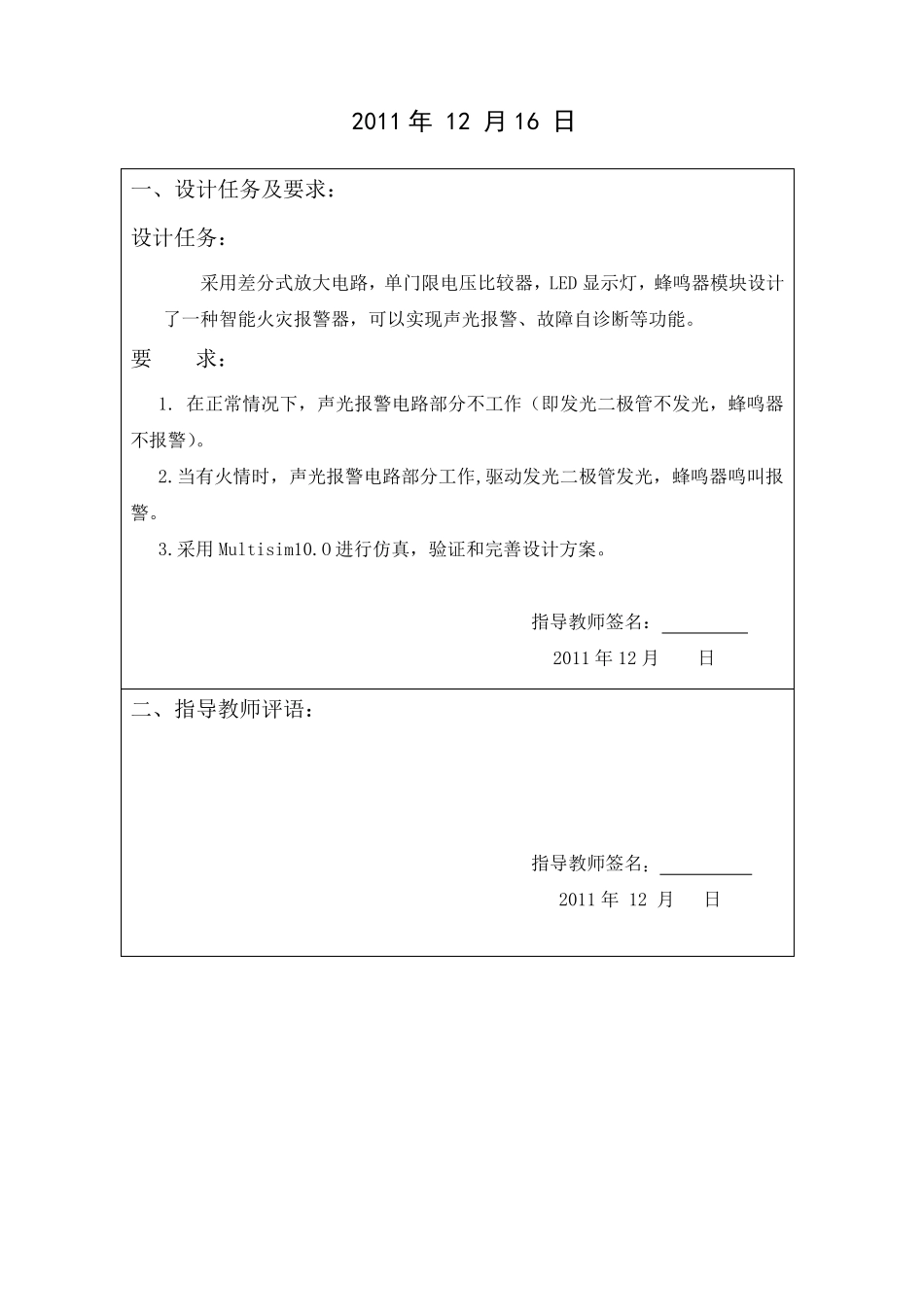

火灾报警电路的设计(模电课程设计)_第2页
2/9

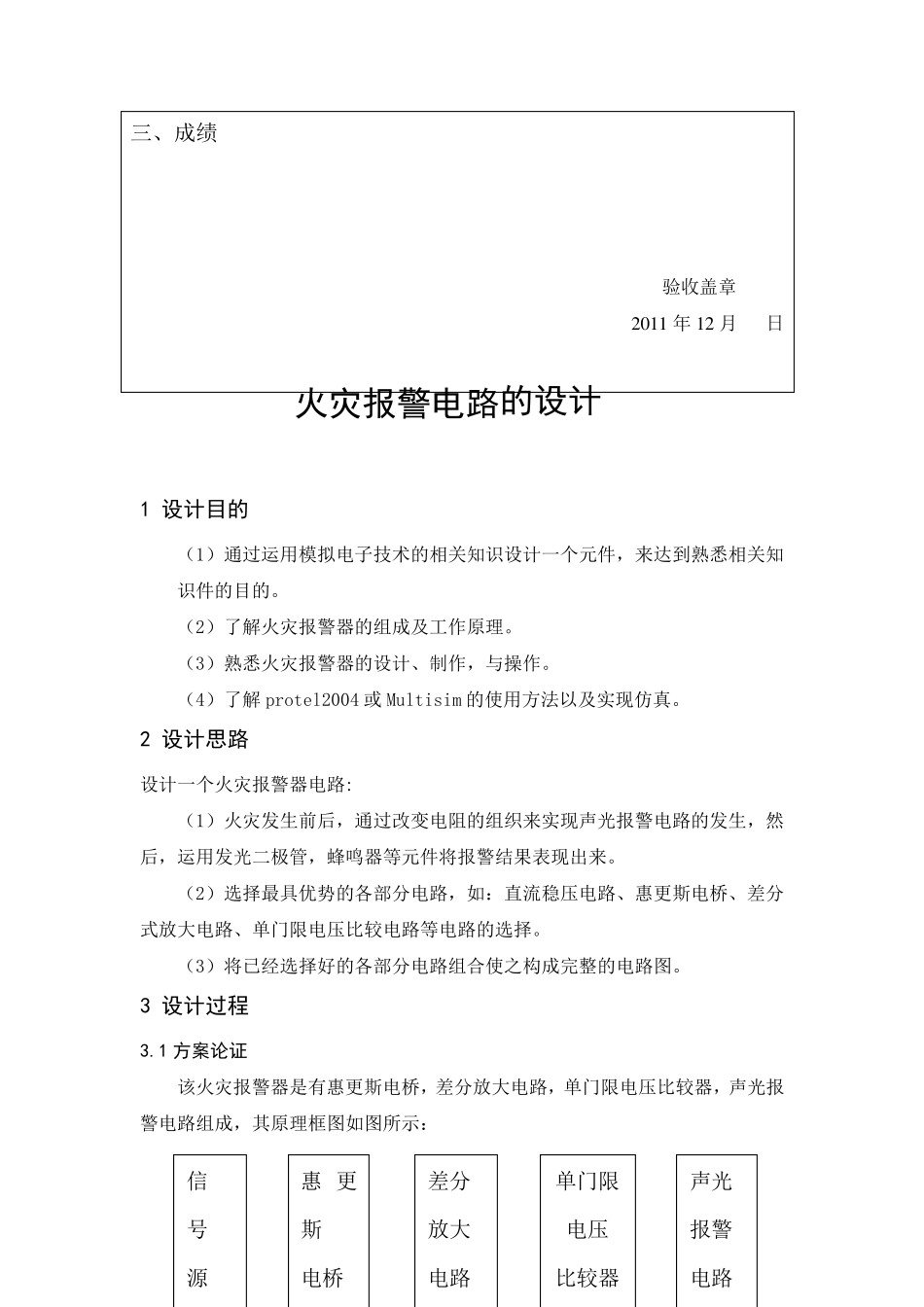

火灾报警电路的设计(模电课程设计)_第3页
3/9
模拟电子技术课程设计报告书 课题名称 火 灾 报 警 电 路 的 设 计 姓 名 学 号 院、系、部 通 信 与电 子 工 程 学 院 专 业 电 子 信 息 工 程 专 业 指导教师 ※※※※※※※※※ ※※ ※※ ※※ ※※※※※※※※※ 2010 级 电 子 信 息 工 程 模 拟 电 子 技 术 课 程 设 计 2011 年 12 月 16 日 一、设计任务及要求: 设计任务: 采用差分式放大电路,单门限电压比较器,LED 显示灯,蜂鸣器模块设计了一种智能火灾报警器,可以实现声光报警、故障自诊断等功能。 要 求: 1. 在正常情况下,声光报警电路部分不工作(即发光二极管不发光,蜂鸣器不报警)。 2.当有火情时,声光报警电路部分工作,驱动发光二极管发光,蜂鸣器鸣叫报警。 3.采用 Multisim10.O 进行仿真,验证和完善设计方案。 指导教师签名: 2011 年 12 月 日 二、指导教师评语: 指导教师签名: 2011 年 12 月 日 火灾报警电路的设计 1 设计目的 (1)通过运用模拟电子技术的相关知识设计一个元件,来达到熟悉相关知识件的目的。 (2)了解火灾报警器的组成及工作原理。 (3)熟悉火灾报警器的设计、制作,与操作。 (4)了解protel2004 或 Multisim 的使用方法以及实现仿真。 2 设计思路 设计一个火灾报警器电路: (1)火灾发生前后,通过改变电阻的组织来实现声光报警电路的发生,然后,运用发光二极管,蜂鸣器等元件将报警结果表现出来。 (2)选择最具优势的各部分电路,如:直流稳压电路、惠更斯电桥、差分式放大电路、单门限电压比较电路等电路的选择。 (3)将已经选择好的各部分电路组合使之构成完整的电路图。 3 设计过程 3.1 方案论证 该火灾报警器是有惠更斯电桥,差分放大电路,单门限电压比较器,声光报警电路组成,其原理框图如图所示: 三、成绩 验收盖章 2 0 1 1 年 1 2 月 日 惠 更斯 电桥 差分 放大 电路 信 号 源 单门限 电压 比较器 声光 报警 电路 图1 火灾报警器原理框图 它的工作原理:通过第一部分惠更斯电桥电路的热敏电阻,采集温度变化信号,使之转变为电信号。再到第二部分的差分式放大电路的比例运算放大器,由电阻引入负反馈,构成差分比例运算电路。接着到第三部分单门限电压比较电路,如果输出的电压大于单限电压比较器的阈值电压,则就可以通过单限电压比较器,然后作用在发光二极管LED 灯和蜂...
