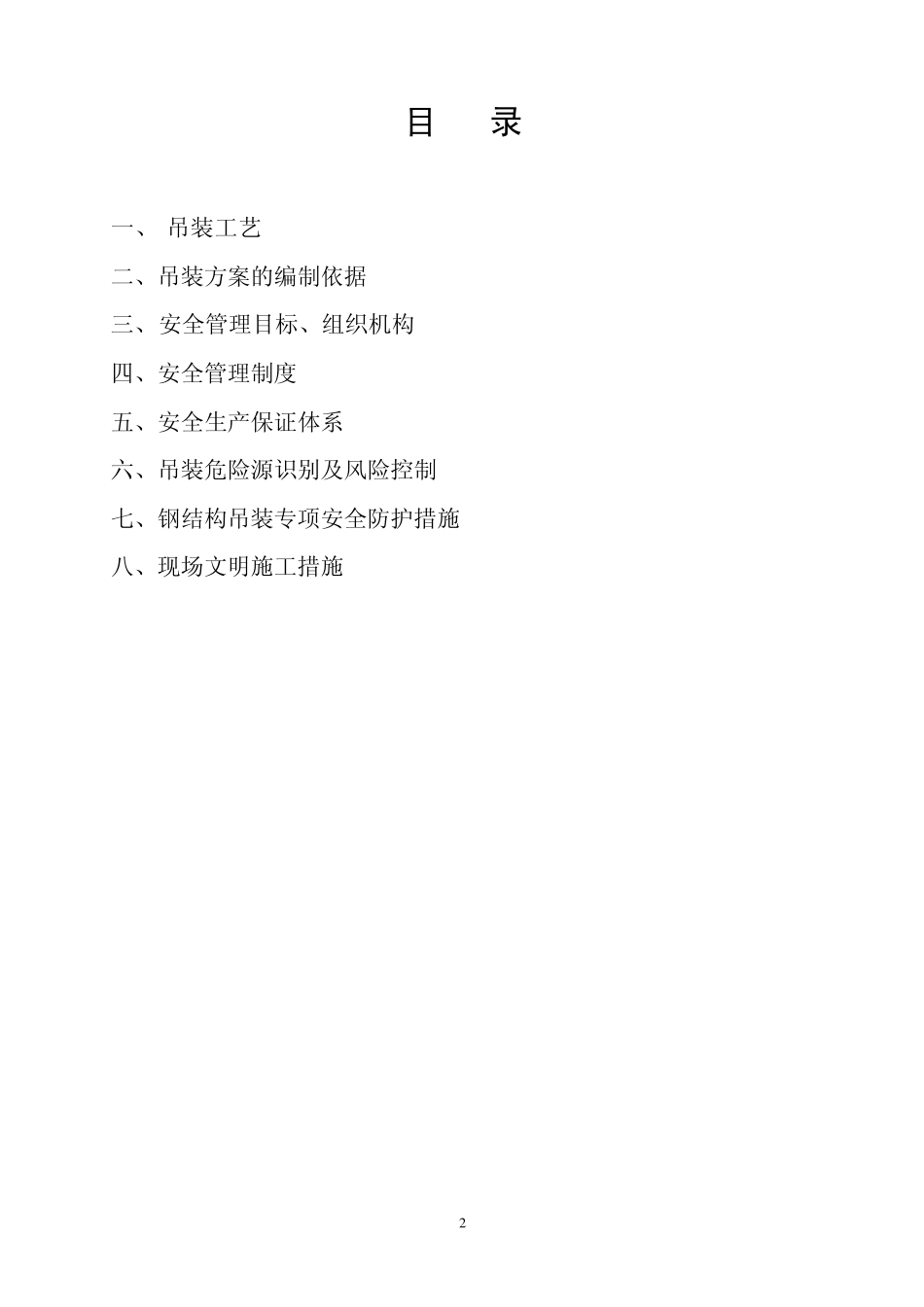

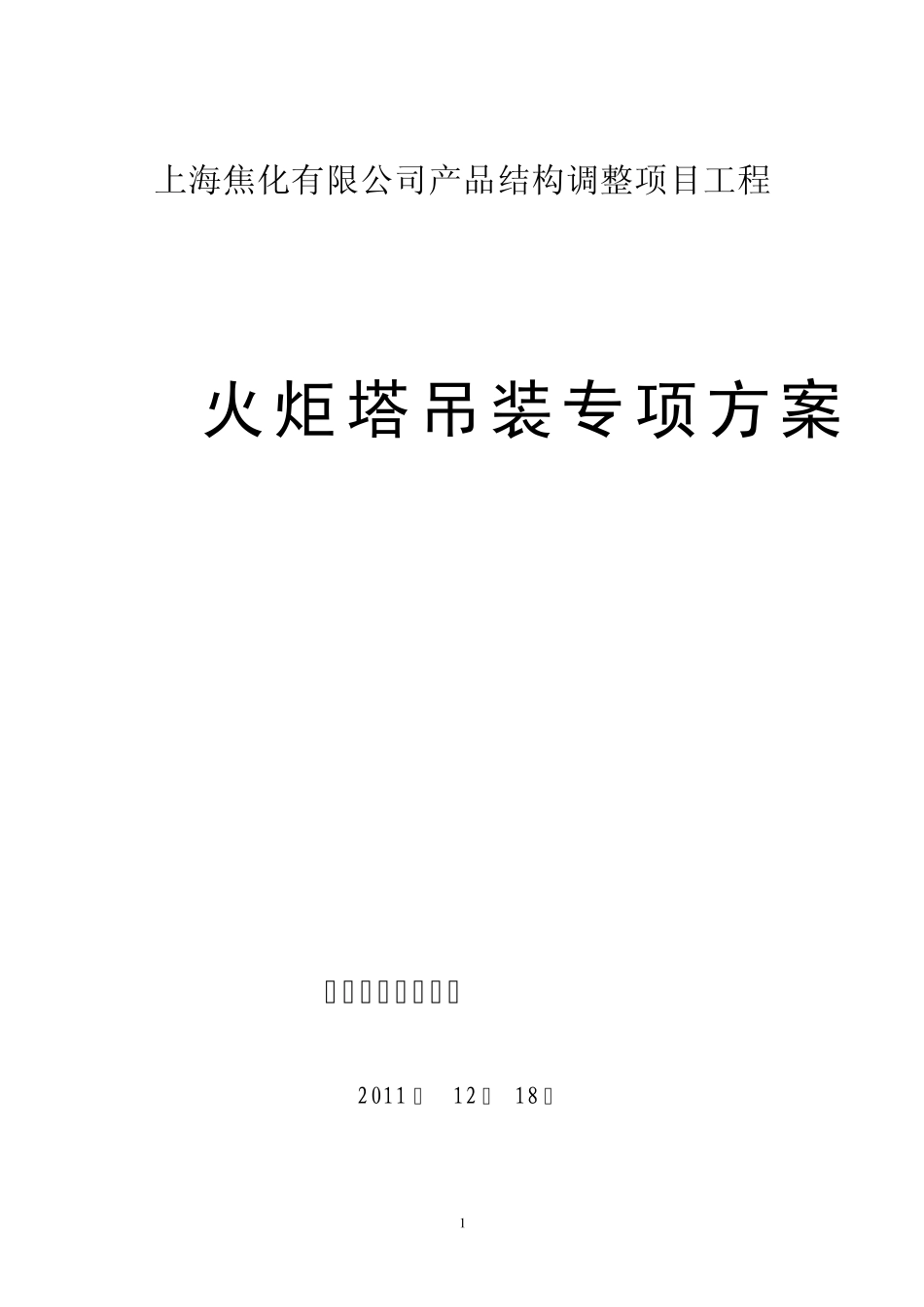

1 上海焦化有限公司产品结构调整项目工程 火炬塔吊装专项方案 中船重工七一一所 2011 年 12 月 18 日 2 目 录 一、 吊装工艺------------------------------------------3 二、吊装方案的编制依据---------------------------------8 三、安全管理目标、组织机构-----------------------------9 四、安全管理制度--------------------------------------10 五、安全生产保证体系----------------------------------10 六、吊装危险源识别及风险控制--------------------------12 七、钢结构吊装专项安全防护措施------------------------14 八、现场文明施工措施----------------------------------20 3 一、 吊装工艺 1、 吊装准备 （1）清除地上障碍物: 清除吊装作业范围内地面上的全部障碍物。 （2）平整场地并夯实: 清除余土 ,夯实基础周围地面 , 对吊车站位处 ,面积 20m × 20m 处进行分层夯实。处理如下： 为防止塔架发生挠曲变形 , 在塔架悬空部分用φ 219mm × 7mm 结构用无缝钢管作为支腿，并用 16MnR 弧板进行过渡 , 每节 1 个, 并用木块支垫。 （3）修建临时道路: 吊车自身质量为 260t , 现场道路的抗压强度不够 , 需做地基处理，处理方案和大型吊装处理方案相同，见本方案第五条。 2、预组装 单段塔架必须经专检验合格，预组装时，塔体上所有可拆卸内件（含每一个螺栓）也都要与塔体同时进行预组装。 （1）、方法：采用卧式组装，为平稳放置塔架，预组装时如图所示放置预组装胎具。 （2）、预装检验项目标准 塔架之间的法兰间隙：法兰螺栓拧紧后，检查法兰面的贴合率，要求法兰间的贴合率≥70%，然后用塞尺测量两法兰之间间隙，要求法兰之间的间隙≤4mm。 塔架法兰垂直度：塔架两法兰中心调整合格后，在法兰顶部 0°，位置吊线坠，线垂伸处长度离法兰面 50mm，然后测量线坠中心至法兰面的距离，50±2mm 为合格。 4 塔架整体长度测量：用盘尺测量塔架预装长度，检查方法如下： 用盘尺测量上下法兰0°、90°、180°、270°四个位置的总长度，要求偏差 L±3mm,具体测量位置如图所示： 3、塔架吊装： （1）第一段、第二段、第三段、用QY25H 汽车吊单件吊装，第四段、第五段用QY50H 汽车吊单件吊装。 （2）第六段~ 第十三段用CC2600 履带吊分段吊装。 （3）吊车状态参数: 由于火炬顶标高达 100m, 故 260t 吊车选臂长为70m+40m=l10m, 此工况下, 当...
