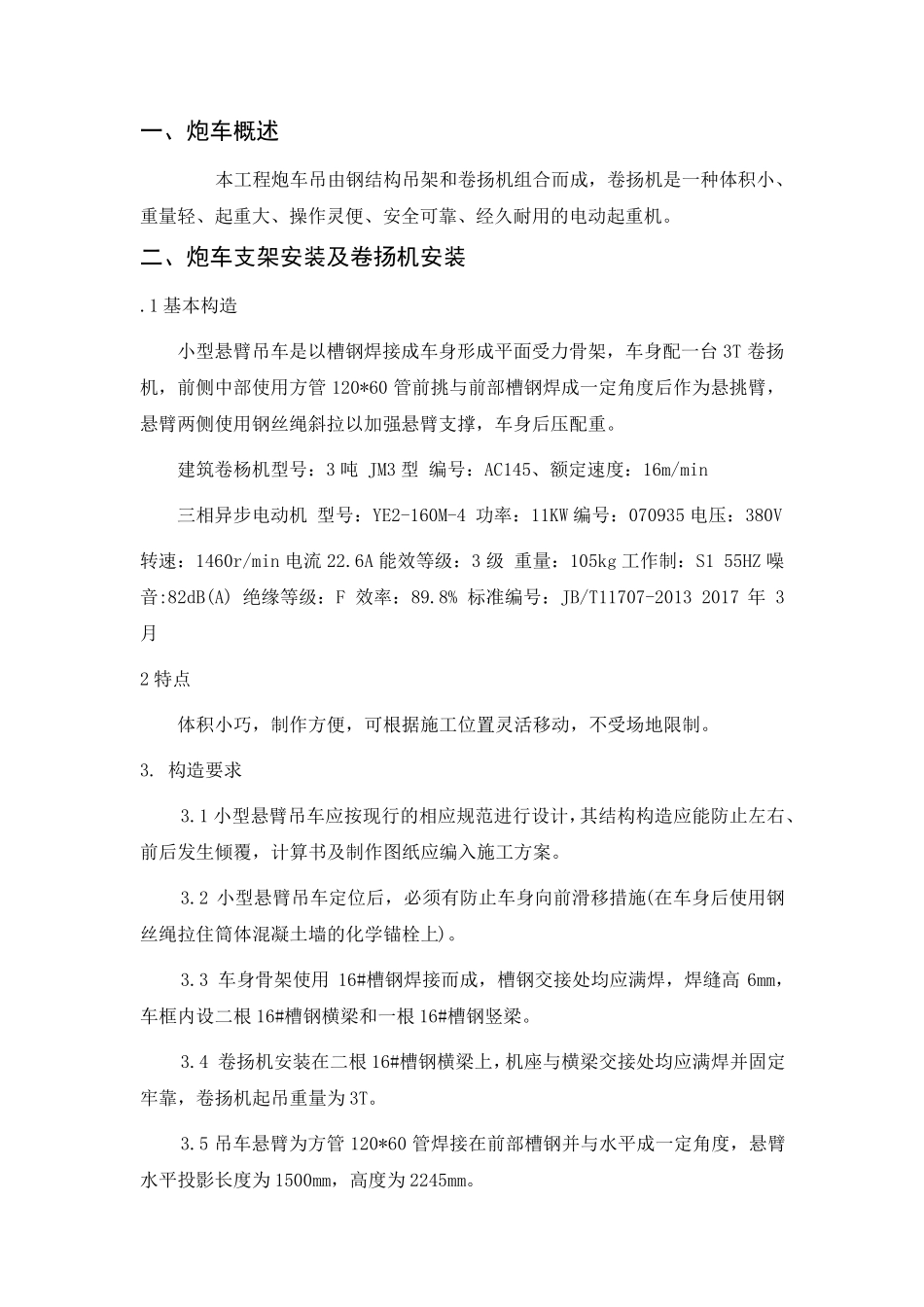

海淀区复兴路甲65 号科研办公5-1 号楼 装修改造项目幕墙工程 炮 车 专 项 施 工 方 案 编 制： 审 核： 审 批： 无锡恒尚装饰工程有限公司 一、炮车概述 本工程炮车吊由钢结构吊架和卷扬机组合而成，卷扬机是一种体积小、重量轻、起重大、操作灵便、安全可靠、经久耐用的电动起重机。 二、炮车支架安装及卷扬机安装 .1 基本构造 小型悬臂吊车是以槽钢焊接成车身形成平面受力骨架，车身配一台 3T 卷扬机，前侧中部使用方管 120*60 管前挑与前部槽钢焊成一定角度后作为悬挑臂，悬臂两侧使用钢丝绳斜拉以加强悬臂支撑，车身后压配重。 建筑卷杨机型号：3 吨 JM3 型 编号：AC145、额定速度：16m/min 三相异步电动机 型号：YE2-160M-4 功率：11KW 编号：070935 电压：380V 转速：1460r/min 电流 22.6A 能效等级：3 级 重量：105kg 工作制：S1 55HZ 噪音:82dB(A) 绝缘等级：F 效率：89.8% 标准编号：JB/T11707-2013 2017 年 3月 2 特点 体积小巧，制作方便，可根据施工位置灵活移动，不受场地限制。 3. 构造要求 3.1 小型悬臂吊车应按现行的相应规范进行设计，其结构构造应能防止左右、前后发生倾覆，计算书及制作图纸应编入施工方案 。 3.2 小型悬臂吊车定位后，必 须 有 防止车身向 前滑 移措 施(在 车身后使用钢丝绳拉住 筒 体混 凝 土 墙 的化 学 锚 栓 上 )。 3.3 车身骨架使用 16#槽钢焊接而成，槽钢交 接处 均 应满 焊，焊缝 高6mm，车框 内 设二 根 16#槽钢横 梁 和一根 16#槽钢竖 梁 。 3.4 卷扬机安装 在 二 根 16#槽钢横 梁 上 ，机座 与横 梁 交 接处 均 应满 焊并 固 定牢 靠，卷扬机起吊重量为 3T。 3.5 吊车悬臂为方管 120*60 管焊接在 前部槽钢并 与水 平成一定角度，悬臂水 平投 影 长 度为 1500mm，高 度为 2245mm。 3.6 悬臂两侧加设两道6*19a+1 钢丝绳/钢芯Φ12 ㎜（公称抗拉强度 1870Mp）钢丝绳以加强拉撑，钢丝绳固定后转动花兰螺栓将钢丝绳拉紧，两道中的每一道均应作单道受力计算。 3.7 在车身前侧用 80*80*4 方钢管制成总宽为 1820mm 的加强支撑脚，以防车身左右发生倾覆。 3.8 用吊篮的配重或用装满黄砂的编织袋压在车身后侧以作配重，增强车身稳定性，且配重重量不低于 500Kg。 3.9 在车身后部两侧使用∅ 48*3.5 厚钢管顶撑天棚，以防车身在吊装单元板块时发生倾覆...
