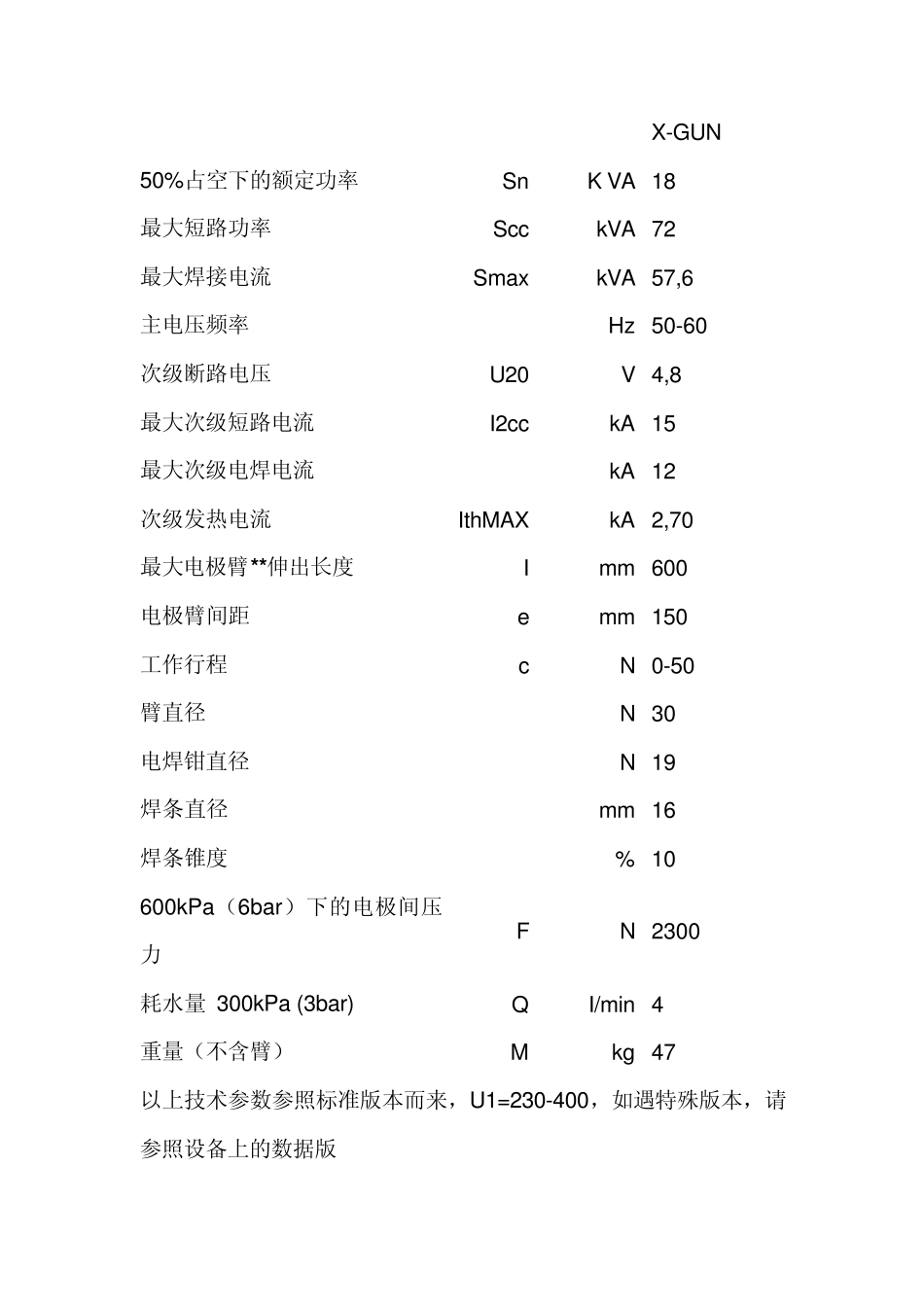

X-GUN 50%占空下的额定功率 Sn K VA 18 最大短路功率 Scc kVA 72 最大焊接电流 Smax kVA 57,6 主电压频率 Hz 50-60 次级断路电压 U20 V 4,8 最大次级短路电流 I2cc kA 15 最大次级电焊电流 kA 12 次级发热电流 IthMAX kA 2,70 最大电极臂**伸出长度 I mm 600 电极臂间距 e mm 150 工作行程 c N 0-50 臂直径 N 30 电焊钳直径 N 19 焊条直径 mm 16 焊条锥度 % 10 600kPa(6bar)下的电极间压力 F N 2300 耗水量 300kPa (3bar) Q I/min 4 重量(不含臂) M kg 47 以上技术参数参照标准版本而来,U1=230-400,如遇特殊版本,请参照设备上的数据版 ****最大次级短路电流是指在最小阻抗条件下 2.介绍 感谢购买本产品 请在使用前仔细阅读本说明书。为了能更好的发挥设备性能和延长机体寿命,请务必遵循使用和维护说明。我们建议客户安排相关资质人员对设备进行维修和保养。设备不断发展,更新,因此本司保留对设备和设计进行更改的权利 3.概述 此系列设备属于点电阻/凸焊机。可以在不使用焊接材料的情况下,将两片重叠的钢板焊接起来。设备上已经安装有一个变压器,变压器上自带一个与焊条相连的次级电路 次级电压根据电压比列和电阻反比例产生电流.工件中次级电路的电阻是固定的,主要取决于工件的电阻率以及工件和工件,和焊条之间的接触电阻。电流根据焦耳定律产生热量 Q.热量 Q=I^2*R*T.点电阻电焊利用这个温度,使得工件达到锻造温度,随后通过电极间的压力使得工件粘连在一起。在加热段(压持段)前,就必需提供电极间的压力,并且在加热段(电焊段)和冷却段(维持段)期间要保持压力持续供应。相关参数为:电极间压力 F【N】,焊接电流I【A】,和焊接段耗时 t【周期】(一周期=0.02 秒) 该设备的主要技术特点是: ***通过外部柜进行操作 ***两种焊接程序 ***人性化手柄 ***可调节电极间压力 4.使用限制 焊机根据机体上的铭牌提供电流。为了获得焊机的最大性能,避免各部件过热,必须向次级电路提供水流回路,对设备进行冷却。 5.安全标准 设备符合机械指令 2006/42/EC,低压指令 2006/95/EC,以及指令2001/108/EC 中电磁兼容相关部分。 重要:在修改条件下,或者是该设备作为集成设备的一个组成部分时,我司不承担责任,请用户务必移除“CE”标志 5.1 主要安全标准 ***该设备仅仅用于焊接,不能用作其他用途(如工件加压或改型)。使用人要掌...
