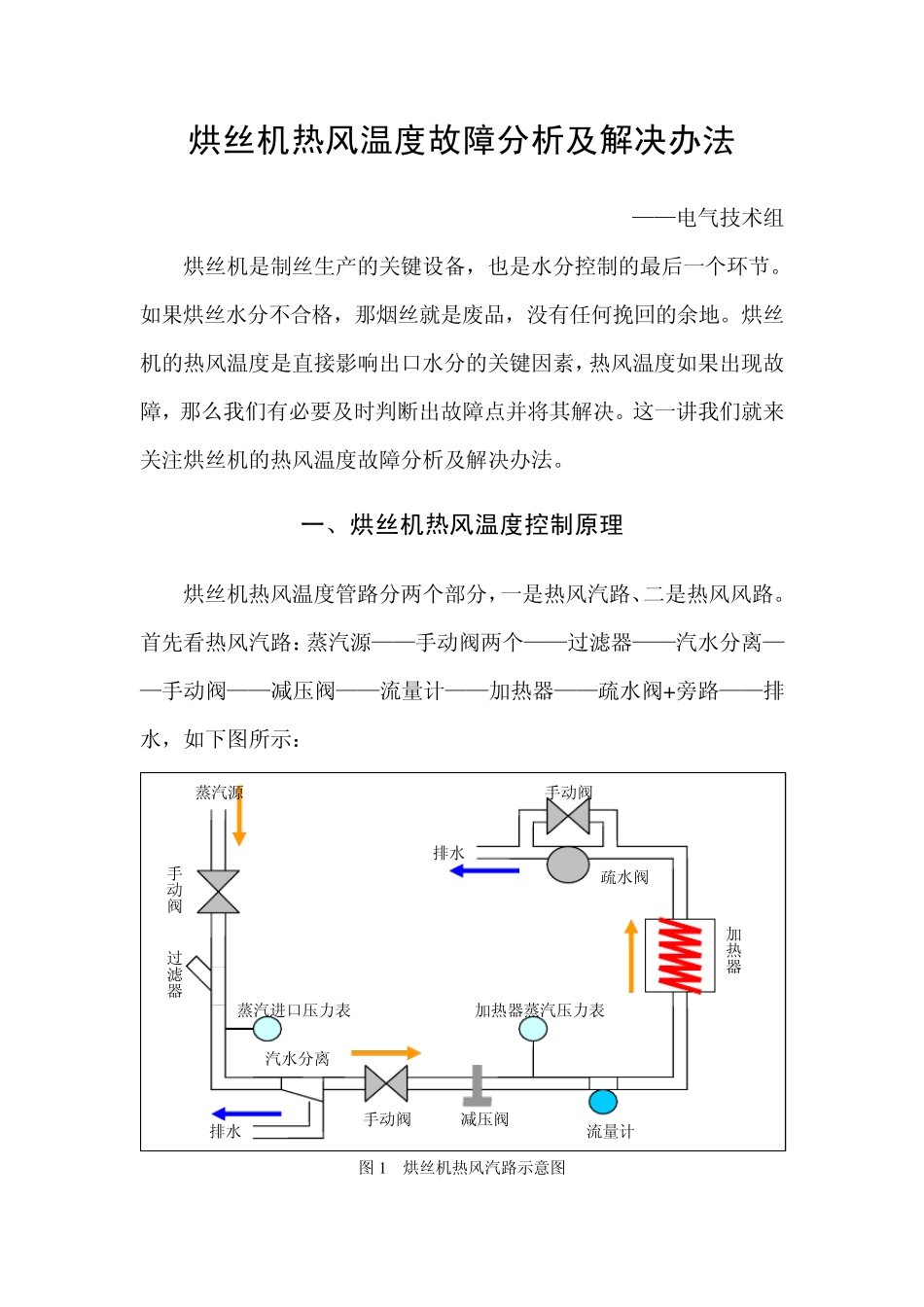

烘丝机热风温度故障分析及解决办法 ——电气技术组 烘丝机是制丝生产的关键设备，也是水分控制的最后一个环节。如果烘丝水分不合格，那烟丝就是废品，没有任何挽回的余地。烘丝机的热风温度是直接影响出口水分的关键因素，热风温度如果出现故障，那么我们有必要及时判断出故障点并将其解决。这一讲我们就来关注烘丝机的热风温度故障分析及解决办法。 一、烘丝机热风温度控制原理 烘丝机热风温度管路分两个部分，一是热风汽路、二是热风风路。首先看热风汽路：蒸汽源——手动阀两个——过滤器——汽水分离——手动阀——减压阀——流量计——加热器——疏水阀+旁路——排水，如下图所示： 图 1 烘丝机热风汽路示意图 减压阀 手动阀 加热器蒸汽压力表 流量计 汽水分离 蒸汽进口压力表 过滤器 手动阀 疏水阀 手动阀 加热器 蒸汽源 排水 排水 烘丝机热风风路分为：进风——风机——比例阀（加热器进口）——加热器——比例阀（加热器出口）——烘丝筒——比例阀（排潮）——排潮风机或除尘房，如下图所示： 图 2 烘丝机热风风路示意图 热风温度检测采用 E+H 铂电阻温度探头，测量值通过 PROFIBU S总线传给 PLC，探头安装如图所示： 图 3 热风温度探头 比例阀 风机 加热器 比例阀 比例阀 风温 风速 烘丝筒 二、烘丝机热风温度故障分析及解决办法 烘丝机热风温度故障表现为热风温度升不起来，或者温度升起来但温度值偏高或偏低。我们分别针对两种情况进行分析： （一）、热风温度升不起来 如果发生热风温度升不起来，则要检查汽路、气路或风路，有以下几种情况： 1、有没有蒸汽？ 观察加热器进口蒸汽压力表（见下图），看压力是否在 8K G 左右，否则请检查蒸汽管路，可能是手动阀没有打开，或者是过滤网堵塞，抑或是减压阀故障，逐个判断。 图 4 加热器进口蒸汽压力表 2、有没有空压？ 打开空压面板门，观察空压面板（见下图），看空压阀门是否开启，空压表是否有压力，否则请检查空压管路。 图5 空压面板 3 、热风风机是否正常？ 观察热风风机，看其运行是否正常，如果正常则看进风口是否有负压，否则检查风机及叶轮（见下图）。 图6 热风风机及其进风口 4 、热风温度和风量风门控制比例阀开了吗？ 观察热风温度和风量风门控制比例阀（图7 ），看其是否打开，否则请检查比例阀及控制器的输出值（图8 ），看其是否一致。 图7 热风温度和风量风门控制比例阀 图8 控制器输出值 ...
