SWAN在线水质分析钠表VIP免费

SWAN在线水质分析钠表_第1页
1/21
SWAN在线水质分析钠表_第2页
2/21
SWAN在线水质分析钠表_第3页
3/21

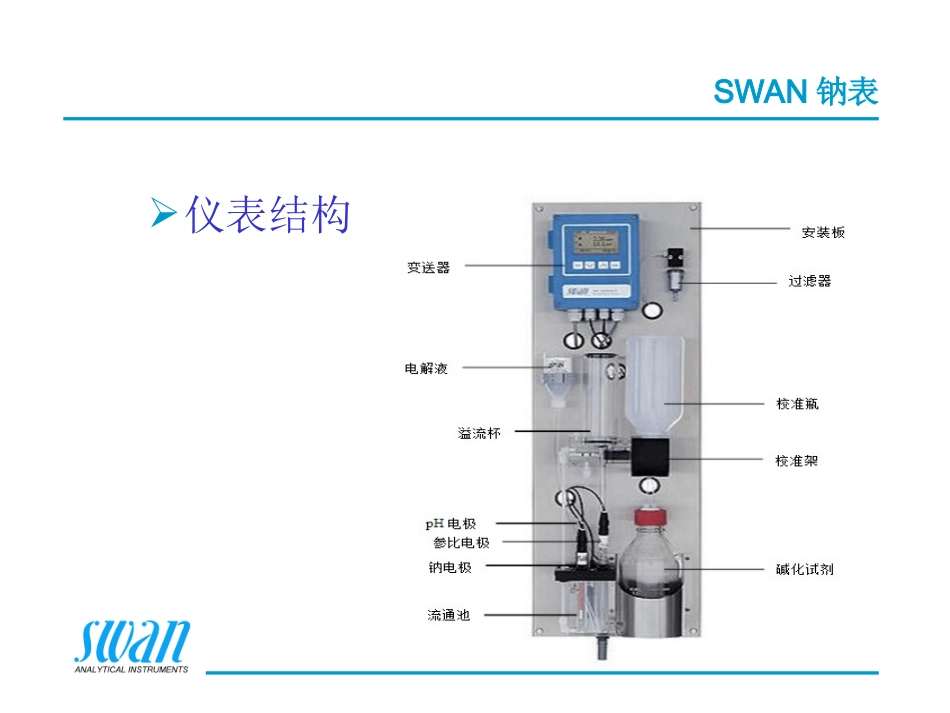

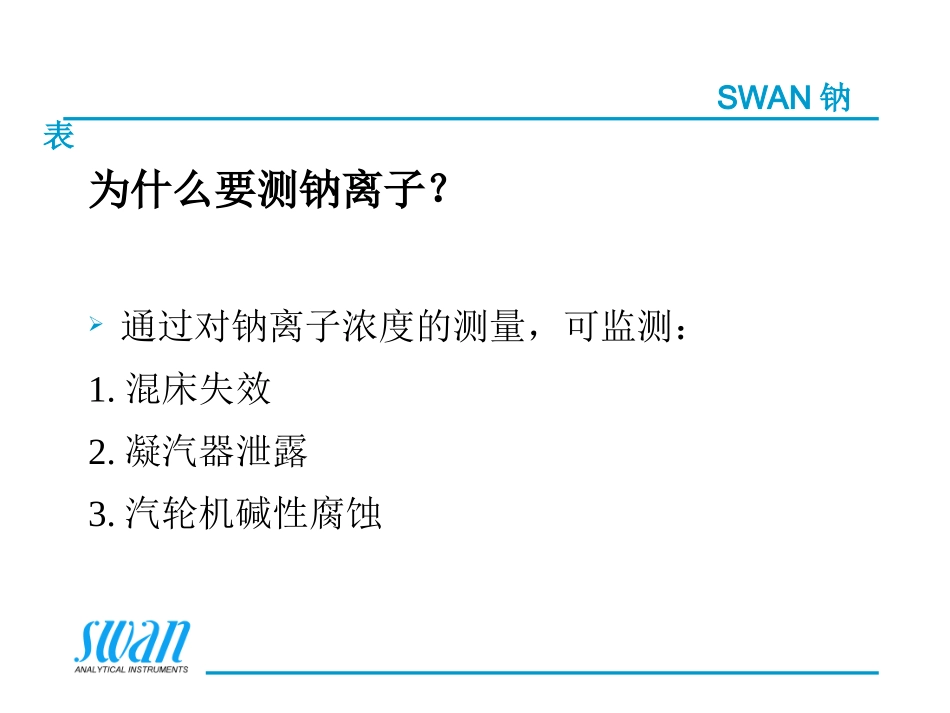

SWAN仪表在线钠离子分析仪(钠表)为什么要测钠离子?通过对钠离子浓度的测量,可监测:1.混床失效2.凝汽器泄露3.汽轮机碱性腐蚀SWAN钠表SWAN钠表仪表结构SWAN钠表AMISodiumP/A钠表电极维护•钠电极维护敏感玻璃球保持干净,不要让玻璃球干燥。玻璃球内无气泡电接头绝对保持干净和干燥电极活化液——氢氟酸,有效期为6个月,有毒,不要误服或吸入蒸汽,皮肤短暂接触无害,但必须用大量水冲洗。AMISodiumP/A钠表电极维护参比电极维护•毛玻璃套要保持干净,KCL溶液流量保持1ml/天,小心地上推,把毛玻璃套旋开,使KCL流出,再小心下拉拧紧毛玻璃套•电极和通往KCL容器的管中无气泡•电接头绝对保持干净和干燥参比电极结构毛玻璃渗液套管高阻抗放大器信号输出内置电解液的测量电极一、钠表测量原理:电位法由指示电极和参比电极组成原电池。指示电极的电极电位随被测离子的浓度而变化,而参比电极的电位恒定。指示电极的电位,由能斯特公式表示:E=E’-RT/nFlnC当一个指示电极和一个参比电极共同浸入样水中构成一个原电池时,通过测定原电池的电动势EMF,即可求得被测离子的活度(浓度)。EMF=E(参比)-E(离子)测量钠离子的指示电极是钠离子选择性电极,它是一种玻璃膜电极。它的电极电位与样水中钠离子活度(浓度)的对数成线性关系。内置电解液的参比电极Ag/AgCl电极Hg/HgCl2电极钠离子选择玻璃膜SWAN钠表-----测量原理H+Sodium-GlassGelledSurface其它阳离子(NAS11-18)Na+K+NH+4选择性Ag+1001010.10.01样水中的阳离子对钠电极都有不同程度的选择性,从而产生干扰。氢离子的干扰最大。没有人为加入银离子,没有影响。钾离子和铵离子的干扰也要考虑。温度影响电极电势,所以需同时测量样水的温度并做25°C温度补偿。二、如何排除干扰,保证测量准确、可靠阳离子及温度对钠电极的干扰-400-300-200-1000-20.01-10.101110210031000logNa[ppb]Na(ppb)pH7pH9pH11mV如图显示:当pH在11左右时,在0.01ppb–1000ppb范围内,钠电极电位与钠离子浓度的对数成线性关系。如何排除氢离子的干扰——不同pH条件下的电极信号-450-400-350-300-250-200二异丙氨乙氨甲氨氨水EMF[mV]1211109pH234501-log[k].如图显示:二异丙氨的干扰最小。100%浓度在pH=11-12范围,二异丙氨的浓度变化对测量无影响。二异丙氨浓度太高不仅浪费而且对测量产生影响。样水pH值升高,有利于降低铵离子浓度:NH4++OH-=NH3·H2O如何排除氢、铵离子的干扰——寻找最佳样水碱化试剂°CRefNaSampleinletwithConstantHeadregulatingvalve..WasteReactionTubeReagentVaporsMeasuringCellBubbleDetector溢流系统保证样水流量稳定。pH电极监测碱化效果(pH10.5)并显示;给出断试剂报警。有效提高测量的可靠性。参比电极置于钠电极下游,防止KCl电解液倒流,消除了钾离子干扰。气泡探测器监测样流,给出断样水报警。温度电极进行温度补偿并给出样水超温报警。如何加入并监控碱化试剂、如何排除钾离子的干扰——SWAN钠表流程示意图手动取样测量冲洗标液瓶并取已知钠浓度的水样在正常测量模式下按,GRAB在屏幕的右上角显示;把所取样水旋到校准支架上并推到垂直位置;仪表此时测量所取的样水,测量值稳定后记录结果,仪表不会存储该测量值;旋下瓶子再按,恢复到测量状态,Hold在屏幕上显示。三、校准第一点校准:进入菜单Maintenance→Calibration→StandardSodium仪表会显示整个校验过程:●取出测量电极,用除盐水冲洗●活化钠电极30s后,用除盐水冲洗,装回流通池●把100ppb的标液瓶旋到校准支架上,推到垂直位置●等待过程结束●“按Enter”保存,旋下瓶子●“按Enter”“进入第二点校准或按Exit”退出校准。第二点校准:把1000ppb的标液瓶旋在支架上,推到垂直位置等待过程结束“按Enter”“保存,按Exit”退出校准AMISodiumP/A钠表校准AMISodiumP/A钠表校准注意:如果标液消耗完之前还没有达到稳定值●清洗并活化电极●清洗参比电极●检查水样是否连续AMISodiumP/A钠表维护SWAN钠表常见问题常见问题原因处理办法测量值不稳定1.电解液没有连续充入参比电极检查电解液瓶是否扎孔,参比电极内电解...
